Un affidabilevalvola di campionamentoè più di un semplice componente di intercettazione. Svolge un ruolo importante nell'ottenere campioni di processo rappresentativi riducendo al contempo la contaminazione, le perdite, l'esposizione dell'operatore e la perdita di prodotto. Nella lavorazione chimica, nel settore farmaceutico, nella produzione di alimenti e bevande, nel settore petrolchimico, nel trattamento delle acque e in altre applicazioni industriali, la valvola di campionamento giusta può migliorare l'accuratezza del campione e rendere il campionamento di routine più sicuro ed efficiente. Questa guida spiega come funzionano le valvole di campionamento, perché la loro progettazione è importante, i principali tipi e applicazioni, i problemi di installazione comuni, le pratiche di manutenzione e i fattori tecnici chiave che gli ingegneri dovrebbero considerare prima di specificare una soluzione di campionamento.

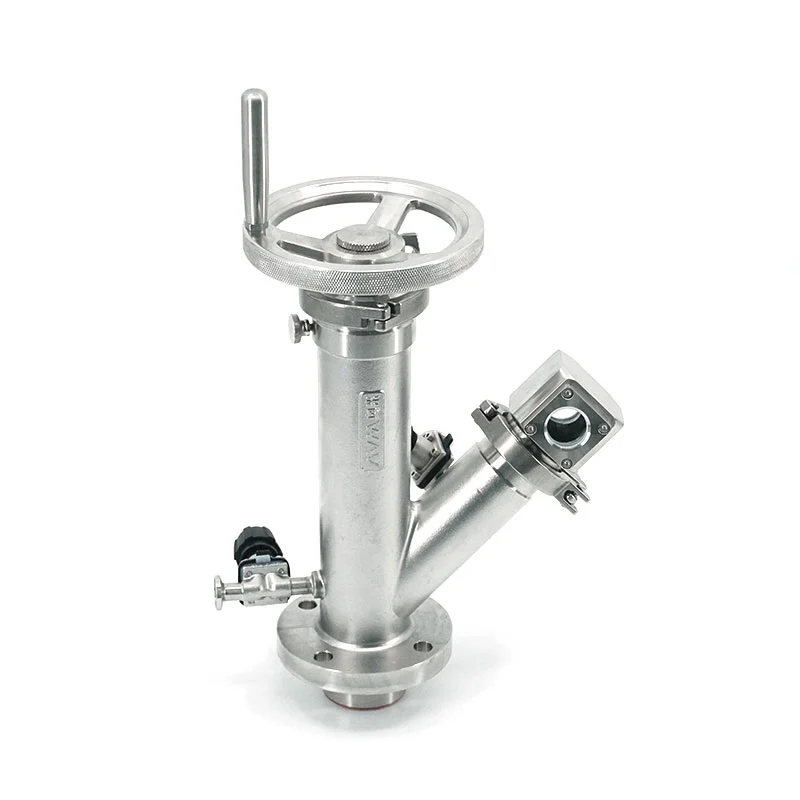

A valvola di campionamentoè una valvola industriale progettata per consentire agli operatori o ai sistemi automatizzati di raccogliere una quantità controllata di materiale da una tubazione di processo, un serbatoio, un reattore, un recipiente o altre apparecchiature. A seconda dell'applicazione, il campione può essere un liquido, un gas, un impasto liquido o un altro mezzo di processo.
A differenza di una normale valvola di isolamento, una valvola di campionamento è progettata specificamente in base ai requisiti della raccolta del campione. L’obiettivo non è semplicemente quello di aprire e chiudere un percorso di flusso. Si tratta di raccogliere un campione che rappresenti accuratamente il processo mantenendone il contenimento.
Questa distinzione è particolarmente importante quando il materiale campionato è costoso, pericoloso, corrosivo, sterile, altamente viscoso o sensibile alla contaminazione.
A seconda dei requisiti di processo, le valvole di campionamento possono incorporare diversi materiali del corpo, disposizioni di tenuta, metodi di attuazione, configurazioni di uscita e standard di connessione.
Il campionamento può sembrare una piccola parte di un'operazione industriale, ma un campionamento impreciso o non sicuro può creare notevoli problemi operativi.
Il valore delle analisi di laboratorio dipende fortemente dalla qualità del campione. Se il campione non rappresenta accuratamente il flusso del processo, i risultati di laboratorio potrebbero indurre gli operatori a prendere decisioni di produzione errate.
Una valvola di campionamento correttamente posizionata e progettata aiuta a ridurre il volume morto e la contaminazione indesiderata, migliorando l'affidabilità dei campioni raccolti.
L'apertura manuale di una linea di processo senza un'adeguata disposizione di campionamento può esporre il personale a pressione, temperatura, sostanze chimiche tossiche o altri pericoli. Una valvola di campionamento dedicata fornisce un metodo controllato per accedere al mezzo di processo.
Nella produzione chimica, farmaceutica, alimentare e di materiali speciali, anche una piccola quantità di prodotto di scarto può diventare costosa nel tempo. Il campionamento controllato riduce al minimo gli scarichi non necessari.
Un pratico sistema di campionamento può velocizzare i test di routine. Gli operatori possono raccogliere campioni utilizzando una procedura ripetibile anziché improvvisare connessioni ogni volta.
Il principio di funzionamento dipende dal design specifico della valvola, ma il processo di base è semplice.
Per servizi pericolosi o ad alta pressione, possono essere incorporati dispositivi aggiuntivi di isolamento, lavaggio, spurgo o contenimento.
| Palcoscenico | Obiettivo principale | Rischio potenziale senza una progettazione adeguata |
|---|---|---|
| Isolamento | Processo separato dall'uscita | Perdita o rilascio accidentale |
| Apertura | Stabilire un flusso controllato | Colpo di pressione o scarico incontrollato |
| Collezione | Ottenere un campione rappresentativo | Contaminazione o analisi imprecise |
| Chiusura | Ripristinare il contenimento | Perdite continue o perdite di prodotto |
I requisiti di campionamento industriale variano considerevolmente, quindi le valvole di campionamento sono disponibili in diverse configurazioni.
La migliore configurazione dipende dal mezzo di processo, dalla pressione, dalla temperatura, dai requisiti di pulizia, dalla frequenza del campionamento e dal metodo di raccolta desiderato.
Le valvole di campionamento vengono utilizzate in un'ampia gamma di industrie di processo perché il controllo della qualità e il monitoraggio del processo sono essenziali per una produzione coerente.
| Industria | Scopo tipico del campionamento | Requisito importante |
|---|---|---|
| Elaborazione chimica | Monitoraggio della composizione e del processo | Resistenza chimica |
| Prodotti farmaceutici | Verifica della qualità e dei lotti | Pulibilità e controllo della contaminazione |
| Alimenti e bevande | Test di qualità del prodotto | Costruzione igienica |
| Petrolchimico | Analisi della composizione dei fluidi | Resistenza alla pressione e alla temperatura |
| Trattamento delle acque | Monitoraggio della qualità dell'acqua | Resistenza alla corrosione |
| Energia e servizi pubblici | Monitoraggio delle condizioni del processo | Sigillatura affidabile |
Specificare una valvola di campionamento basata solo sulla dimensione del tubo può comportare prestazioni scadenti. Gli ingegneri dovrebbero valutare l'ambiente di processo completo.
Identificare se la valvola gestirà acqua, petrolio, gas, prodotti chimici, liquami, materiali farmaceutici, prodotti alimentari o altri mezzi. La compatibilità chimica tra il fluido di processo e i materiali bagnati è essenziale.
La valvola deve essere adeguatamente dimensionata per la normale pressione operativa e per le relative variazioni di pressione. Il campionamento ad alta pressione richiede particolare attenzione al contenimento e all'integrità della connessione.
Sia il corpo della valvola che i materiali di tenuta devono rimanere idonei nell'intero intervallo di temperature di esercizio. I cicli di temperatura possono anche influenzare le prestazioni di tenuta nel tempo.
L'acciaio inossidabile è ampiamente utilizzato in ambienti industriali esigenti per la sua robustezza e resistenza alla corrosione, mentre leghe specializzate o materiali di rivestimento possono essere appropriati per fluidi più aggressivi.
Il volume morto si riferisce alle aree in cui il materiale di processo può rimanere intrappolato. Un volume morto eccessivo può causare contaminazione del campione, accumulo di residui o risposta ritardata durante il campionamento.
La connessione deve corrispondere alle tubazioni di processo e alle apparecchiature di raccolta. I requisiti comuni possono includere connessioni filettate, flangiate, saldate, sanitarie o specializzate.
Le valvole manuali possono essere adatte per il campionamento occasionale, mentre le valvole automatizzate possono essere vantaggiose quando il campionamento deve essere ripetuto frequentemente o integrato in un sistema di controllo del processo.
Quando i risultati del campionamento non sono coerenti, la valvola stessa potrebbe non essere sempre l’unico problema. Diversi fattori possono contribuire a prestazioni scadenti.
| Problema | Possibile causa | Miglioramento pratico |
|---|---|---|
| Campioni incoerenti | Posizione di campionamento inadeguata o volume morto | Esaminare la posizione della valvola e la procedura di campionamento |
| Perdita esterna | Guarnizioni usurate o installazione errata | Ispezionare i componenti e le connessioni di tenuta |
| Operazione difficile | Dimensionamento errato della valvola o depositi | Selezionare una progettazione e un intervallo di manutenzione adeguati |
| Contaminazione | Materiale residuo nella cavità della valvola | Utilizzare design a basso volume morto o pulibili |
| Perdita eccessiva di prodotto | Scarso controllo del flusso o uscita sovradimensionata | Ottimizza la configurazione della valvola e della raccolta |
Anche una valvola di campionamento di alta qualità può avere prestazioni inferiori se installata in modo errato o sottoposta a manutenzione in modo incoerente.
Per le applicazioni critiche, la manutenzione preventiva è generalmente più efficace che aspettare che una valvola di campionamento inizi a perdere o diventi difficile da utilizzare.
AVM straordinaria attrezzatura di controllo intelligente Co., Ltd.si concentra su apparecchiature di controllo intelligenti e soluzioni di valvole industriali progettate in base ai requisiti pratici del processo. Per i clienti che valutano i sistemi di valvole di campionamento, l'obiettivo più importante non è semplicemente ottenere una valvola, ma sviluppare una soluzione di campionamento affidabile che si adatti all'ambiente di processo reale.
Un fornitore professionale dovrebbe essere in grado di discutere parametri applicativi quali caratteristiche del mezzo, pressione operativa, temperatura, requisiti di connessione, frequenza di campionamento, condizioni di installazione e requisiti di automazione prima di consigliare una configurazione.
Fornire questi parametri consente al fornitore di valutare la compatibilità in modo più accurato e aiuta a ridurre il rischio di selezionare una valvola non adatta all'ambiente operativo reale.
Lo scopo principale è fornire un metodo controllato e sicuro per raccogliere un campione rappresentativo da un sistema di processo mantenendo il contenimento del processo.
Sì, le valvole di campionamento possono essere progettate per condizioni di pressione impegnative. Tuttavia, la pressione nominale della valvola, la costruzione del corpo, le guarnizioni, i collegamenti, l'installazione e la procedura di campionamento devono essere tutti adeguati alle effettive condizioni di servizio.
I materiali comuni includono acciaio inossidabile e altre leghe selezionate in base ai requisiti di resistenza alla corrosione, temperatura, pressione, pulizia e mezzo di processo. È inoltre necessario verificare la compatibilità chimica e termica dei materiali di tenuta.
Il volume morto può trattenere il materiale del processo precedente, contaminando potenzialmente il campione successivo. I progetti a basso volume morto possono quindi essere preziosi quando l'accuratezza e la ripetibilità del campione sono importanti.
SÌ. Alcune valvole di campionamento possono essere integrate con attuatori, sistemi di controllo, strumentazione e apparecchiature di campionamento automatizzate. L'automazione può migliorare la ripetibilità e ridurre la necessità di frequenti interventi manuali.
Non esiste un intervallo di manutenzione universale. La frequenza appropriata dipende dalla pressione operativa, dalla temperatura, dalle caratteristiche del fluido, dalla frequenza di campionamento, dalla costruzione della valvola e dalle raccomandazioni del produttore. I servizi critici potrebbero richiedere ispezioni più frequenti.
Gli ingegneri dovrebbero valutare il mezzo di processo, la pressione, la temperatura, i materiali delle valvole, i materiali di tenuta, il tipo di connessione, i requisiti di flusso, il volume morto, il metodo di campionamento, le condizioni di installazione, i requisiti di manutenzione e se è necessaria l'automazione.
Una valvola di campionamento può essere un componente relativamente piccolo all'interno di un sistema di processo di grandi dimensioni, ma la sua influenza sull'accuratezza del campione, sulla sicurezza del processo, sulla perdita di prodotto e sull'efficienza operativa può essere significativa.
La giusta progettazione aiuta gli operatori a ottenere campioni rappresentativi senza esporre inutilmente il personale o l'ambiente circostante ai fluidi di processo. Può anche ridurre la contaminazione, migliorare la ripetibilità, semplificare la manutenzione e supportare il monitoraggio automatizzato del processo.
Per questo motivo, le specifiche della valvola di campionamento dovrebbero basarsi sulle effettive condizioni di processo piuttosto che semplicemente sulla dimensione della valvola o sul prezzo di acquisto. Prima dell'installazione è necessario valutare pressione, temperatura, compatibilità del mezzo, prestazioni di tenuta, volume morto, configurazione della connessione, frequenza di campionamento e requisiti di automazione.
Che l'applicazione riguardi lavorazioni chimiche, prodotti farmaceutici, alimenti e bevande, prodotti petrolchimici, trattamento delle acque o un altro processo industriale, un sistema di campionamento attentamente progettato può fornire valore operativo a lungo termine.
Ogni processo ha requisiti diversi. Se hai bisogno di aiuto per valutare i materiali delle valvole, le configurazioni delle connessioni, le condizioni operative o i requisiti di campionamento, il team diAVM straordinaria attrezzatura di controllo intelligente Co., Ltd.può discutere la vostra applicazione e aiutarvi a sviluppare una soluzione di controllo industriale adeguata.
Contattacicon le vostre specifiche di processo e i requisiti applicativi per esplorare una soluzione di valvola di campionamento progettata per un funzionamento affidabile, campionamento controllato e prestazioni di processo a lungo termine.
