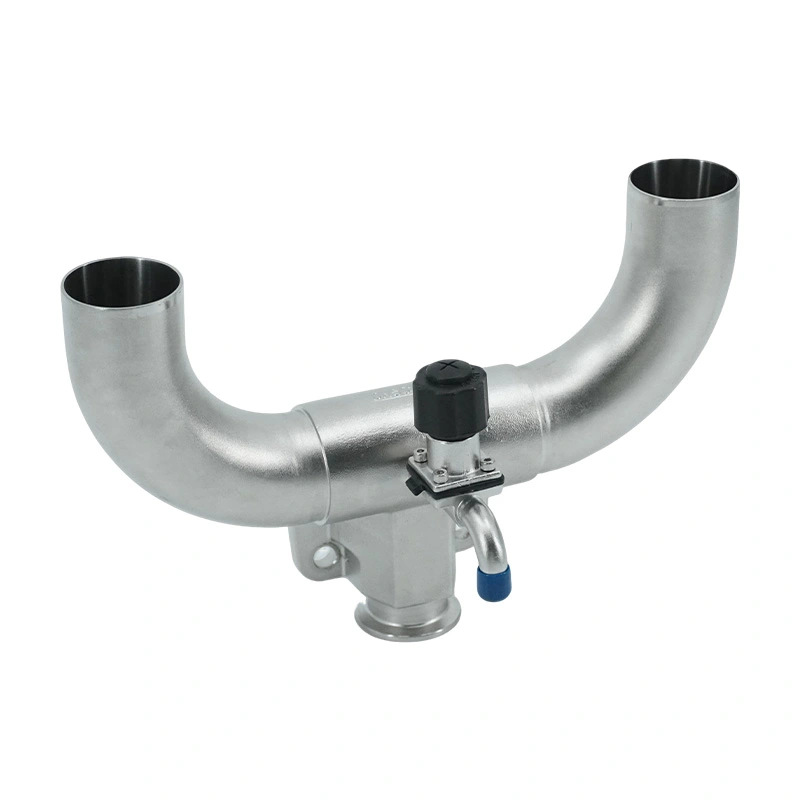

A differenza delle valvole a membrana convenzionali con strutture di diramazione complesse o sezioni saldate multiple, il corpo a forma di U crea un canale di processo snello con meno aree stagnanti. Ciò rende la valvola a diaframma sanitaria a forma di U adatto per applicazioni farmaceutiche, biotecnologiche, alimentari, delle bevande, lattiero-caseari, cosmetiche e chimiche ad elevata purezza che richiedono prestazioni CIP e SIP affidabili.
Realizzato in acciaio inossidabile sanitario con superfici a contatto con il prodotto rifinite con precisione, membrana a forma di U AVM La valvola offre una chiusura affidabile, un'eccellente drenabilità e prestazioni igieniche stabili per produzioni impegnative ambienti.

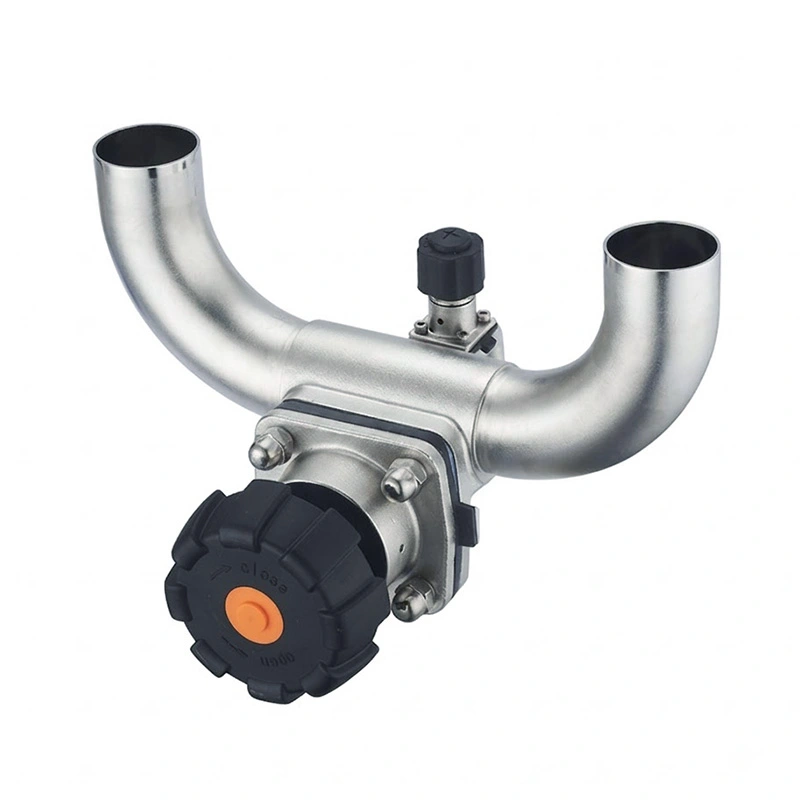

Il vantaggio principale della valvola a membrana a forma di U AVM è il design del corpo curvo integrato. Il percorso del flusso interno è ottimizzato per ridurre le zone stagnanti e la ritenzione non necessaria di materiale attorno ai rami della valvola. Rispetto a Nelle configurazioni convenzionali delle valvole, la struttura a forma di U favorisce un movimento dei fluidi più fluido e più efficace autodrenante dopo la lavorazione.
Il numero ridotto di punti di connessione interni aiuta inoltre a semplificare la pulizia e riduce il rischio di residui rimanendo all'interno della linea di processo. Ciò rende la valvola particolarmente preziosa per le applicazioni che comportano frequenti cambi di prodotto e severi requisiti igienico-sanitari.
La membrana flessibile funge sia da componente di tenuta che da barriera tra il mezzo di processo e quello operativo meccanismo. Durante il funzionamento, il fluido di processo rimane isolato dallo stelo della valvola e dai componenti dell'attuatore, riducendo i rischi di contaminazione ed eliminando i problemi di perdite esterne associati all'imballaggio tradizionale strutture.
Questa configurazione fornisce un isolamento affidabile dei supporti semplificando al tempo stesso la manutenzione, rendendola adatta a liquidi farmaceutici, acqua purificata, mezzi biologici e altri fluidi di processo ad elevata purezza.
La geometria interna della valvola è progettata per ridurre al minimo le aree in cui possono rimanere liquidi o residui di prodotto produzione. Un percorso del flusso più fluido migliora il drenaggio e aiuta a ridurre la possibilità di crescita microbica o contaminazione crociata tra lotti di produzione.
Per i produttori farmaceutici e biotecnologici, questa configurazione con gamba morta ridotta può semplificare la convalida della pulizia e supportano prestazioni igieniche costanti durante cicli CIP e SIP ripetuti.
Quando la valvola si chiude, il diaframma viene premuto contro la sede della valvola per creare una barriera sicura attraverso il flusso percorso. L'elemento di tenuta flessibile fornisce prestazioni di chiusura stabili mantenendo la separazione tra fluido di processo e meccanismo operativo.
La membrana può essere sostituita anche in base alle esigenze di manutenzione senza sostituire la valvola completa assemblaggio, contribuendo a ridurre i tempi di servizio e i costi di manutenzione a lungo termine.
La valvola a membrana a forma di U AVM è disponibile nelle configurazioni in acciaio inossidabile SUS304, SUS304L, SUS316 e SUS316L. Per applicazioni che richiedono maggiore resistenza alla corrosione e purezza del prodotto, SS316L è adatto al contatto con il prodotto componenti.
Le superfici a contatto con il prodotto possono essere lucidate meccanicamente o elettrolucidate a Ra <0,4 μm, fornendo una superficie liscia che riduce l'adesione dei residui e supporta i requisiti igienici di produzione.

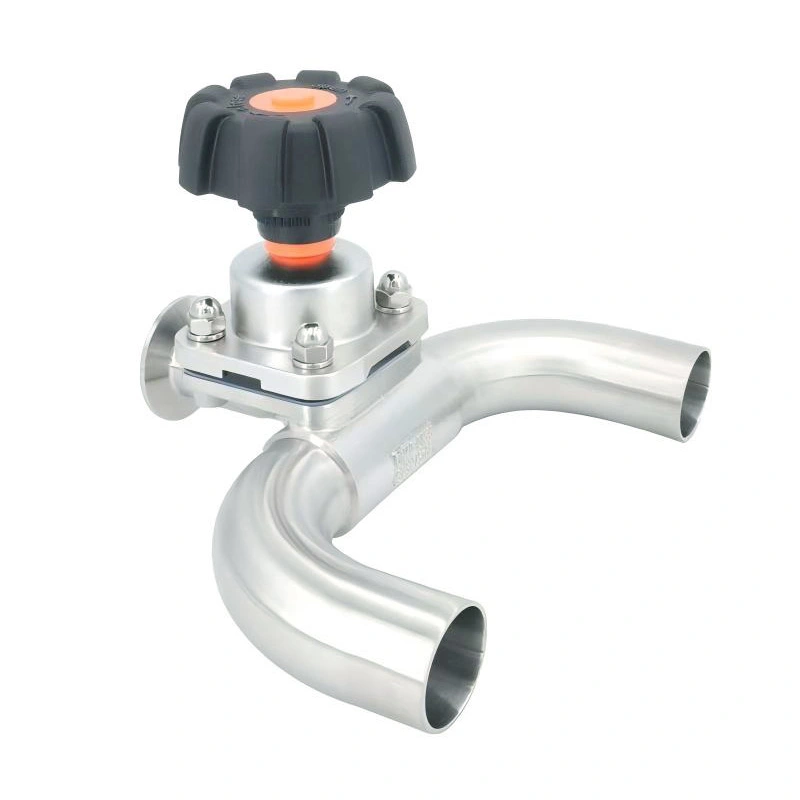

La valvola a membrana sanitaria a forma di U AVM controlla il flusso di processo attraverso il movimento verticale di un diaframma flessibile. Quando l'attuatore solleva lo stelo della valvola, il diaframma si allontana dalla sede della valvola e apre il flusso a forma di U canale, consentendo al fluido di processo di passare attraverso la valvola.
Quando lo stelo della valvola si sposta verso il basso, la membrana viene premuta contro la sede della valvola lavorata con precisione e chiude la valvola passaggio del flusso. Perché il diaframma separa completamente il fluido di processo dal meccanismo operativo, la valvola mantiene un percorso di processo pulito riducendo al tempo stesso il rischio di perdite dallo stelo e contaminazione dei mezzi.
Il corpo integrato a forma di U migliora ulteriormente il drenaggio guidando i liquidi residui verso l'uscita invece che verso l'uscita permettendogli di rimanere in aree stagnanti.
La valvola a membrana a forma di U AVM è adatta per tubazioni di processi farmaceutici, sistemi di acqua purificata, sistemi WFI, trasferimento di liquidi sterili, elaborazione API e altre applicazioni in cui la distribuzione del flusso è igienica e affidabile è necessario l’isolamento.
La valvola può essere integrata in bioreattori, sistemi di fermentazione, apparecchiature per colture cellulari, linee di lavorazione sterili, e altri sistemi biotecnologici in cui sono importanti il basso numero di gambe morte e un'efficace pulizia CIP/SIP.
Il percorso del flusso sanitario rende la valvola adatta per prodotti lattiero-caseari, bevande, ingredienti alimentari liquidi e produzione di birra sistemi e altre applicazioni di lavorazione igieniche che richiedono pulizia e drenaggio affidabili.
La valvola a membrana a forma di U AVM può essere utilizzata anche per prodotti chimici di elevata purezza, ingredienti cosmetici, fluidi speciali e altri mezzi di processo in cui la resistenza alla corrosione, la pulibilità e la protezione del prodotto sono importanti.
| Parametro | Specifica |
| Tipo di valvola | Valvola a membrana sanitaria a forma di U |
| Configurazione del flusso | Tipo U a tre vie |
| Dimensione nominale | DN10–DN80 |
| Pressione massima di esercizio | 10 bar/145 PSI |
| Temperatura di lavoro | Da -20°C a +150°C |
| Materiale del corpo | SUS304, SUS304L, SUS316, SUS316L |
| Materiali del diaframma | EPDM, PTFE, Silicone, FKM, composito PTFE/EPDM |
| Operazione | Manuale/Pneumatico |
| Tipi di connessione | Tri-Clamp, saldatura di testa, filettata, flangiata |
| Finitura superficiale | Meccanico o Elettrolucidato, Ra <0,4 μm |
| Standard di connessione | DIN, ISO, IDF, 3-A, SMS, ASME BPE, BS, GB |
| Pulizia | Compatibile CIP/SIP |
Un impianto di lavorazione farmaceutica ha utilizzato la valvola a diaframma sanitaria a forma di U di AVM in una distribuzione di liquidi sterili sistema in cui i collegamenti delle valvole convenzionali causavano la permanenza di liquido residuo attorno alle sezioni di diramazione pulizia. La configurazione della valvola a forma di U ha fornito un percorso di drenaggio più fluido e una ridotta ritenzione del prodotto durante Cicli CIP, che aiutano il cliente a migliorare la consistenza della pulizia e a semplificare la manutenzione ordinaria.
La valvola a membrana sanitaria a forma di U AVM è sviluppata per sistemi di processo in cui drenabilità e basso punto morto le prestazioni sono più importanti del semplice controllo del flusso del fluido. Il suo corpo a forma di U integrato, diaframma flessibile l'isolamento, le superfici lisce a contatto con il prodotto e la compatibilità CIP/SIP forniscono una soluzione pratica per i produttori alla ricerca di tubazioni di processo sanitarie più pulite, più efficienti e di più facile manutenzione.
Una valvola a membrana a forma di U viene utilizzata per il controllo igienico del flusso, la distribuzione e l'isolamento nei settori farmaceutico, biotecnologie, alimenti, bevande, cosmetici e sistemi di lavorazione ad elevata purezza.
Il corpo a forma di U fornisce un percorso del flusso interno più fluido che migliora il drenaggio e riduce le parti morte e il prodotto ritenzione. Ciò può contribuire a ridurre i rischi di contaminazione e migliorare l'efficienza della pulizia CIP/SIP.
SÌ. La valvola è progettata per ambienti di lavorazione igienici e può essere prodotta con materiali sanitari, superfici lucidate a contatto con il prodotto e standard di connessione adatti per applicazioni farmaceutiche e asettiche.
