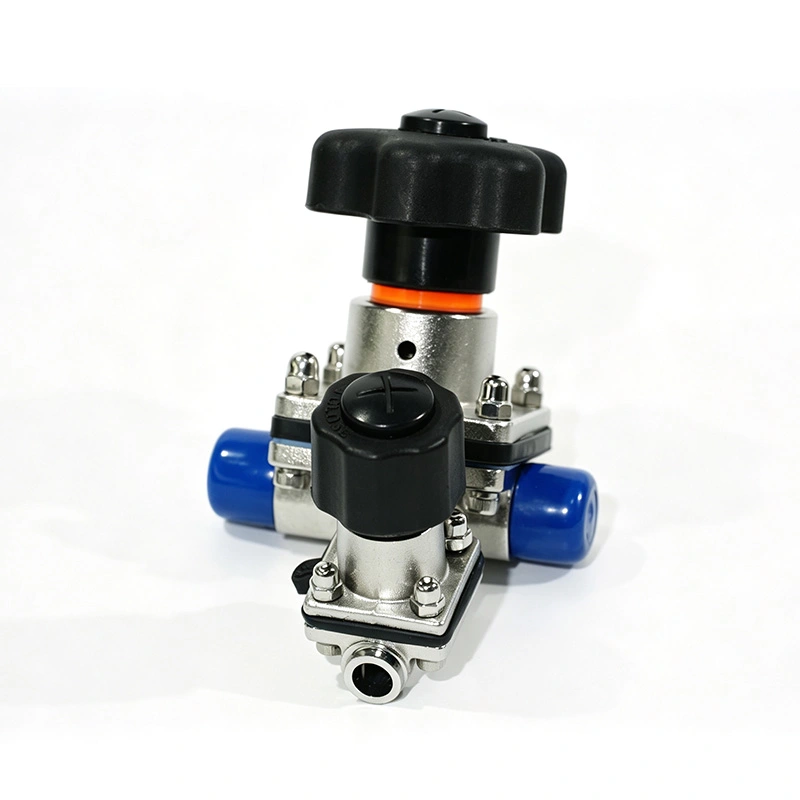

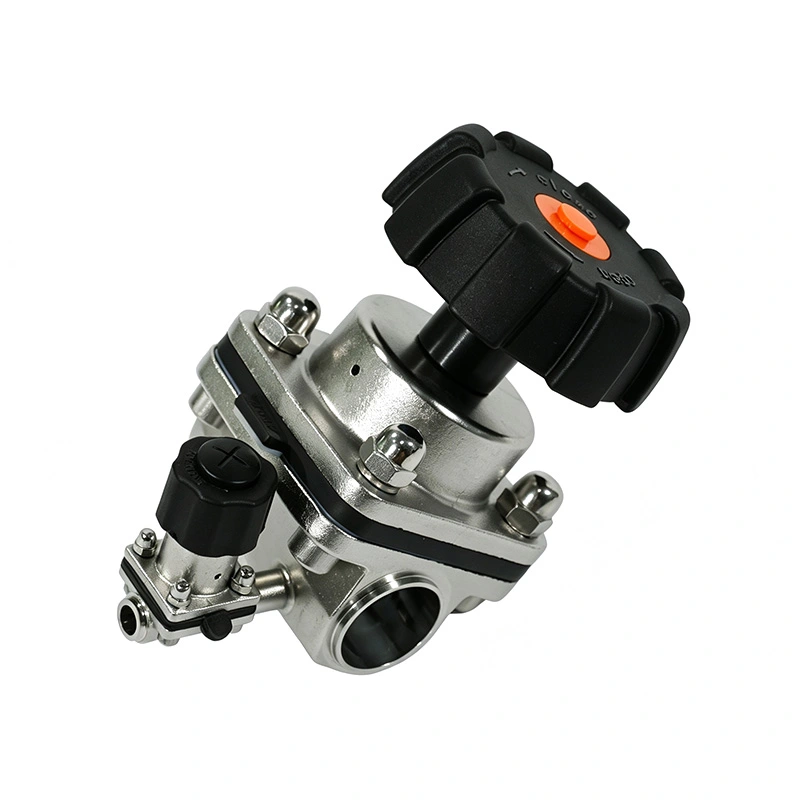

Progettata secondo i requisiti igienici GMP, la valvola offre eccellenti prestazioni di tenuta, contaminazione prevenzione e facilità di pulizia. La valvola a diaframma bidirezionale GMP sanitaria con porta di accesso è ampiamente utilizzata in sistemi di acqua purificata, sistemi WFI, bioreattori, apparecchiature per la fermentazione, recipienti di processo sterili e ad elevata purezza applicazioni di trasferimento di fluidi in cui l'integrità del prodotto e la sicurezza del processo sono fondamentali.
A differenza delle soluzioni di campionamento convenzionali che richiedono dispositivi di campionamento aggiuntivi o interruzioni della tubazione, AVM la valvola a membrana con porta di accesso integra le funzioni di intercettazione e campionamento in un'unica struttura di valvola sanitaria. Questo riduce la complessità del sistema, minimizza i rischi di contaminazione e migliora l'efficienza operativa nelle richieste ambienti produttivi.
La valvola a membrana sanitaria a due vie AVM utilizza un diaframma flessibile come elemento di tenuta principale per isolare completamente il fluido di processo dallo stelo della valvola, dall'attuatore e dai componenti operativi.
Durante il normale funzionamento, la membrana si sposta verso il basso per entrare in contatto con la sede della valvola, creando una tenuta di intercettazione affidabile e prevenire perdite interne. Quando la valvola si apre, il diaframma si solleva dal percorso del flusso, consentendo un flusso fluido trasferimento del fluido con perdita di pressione minima.

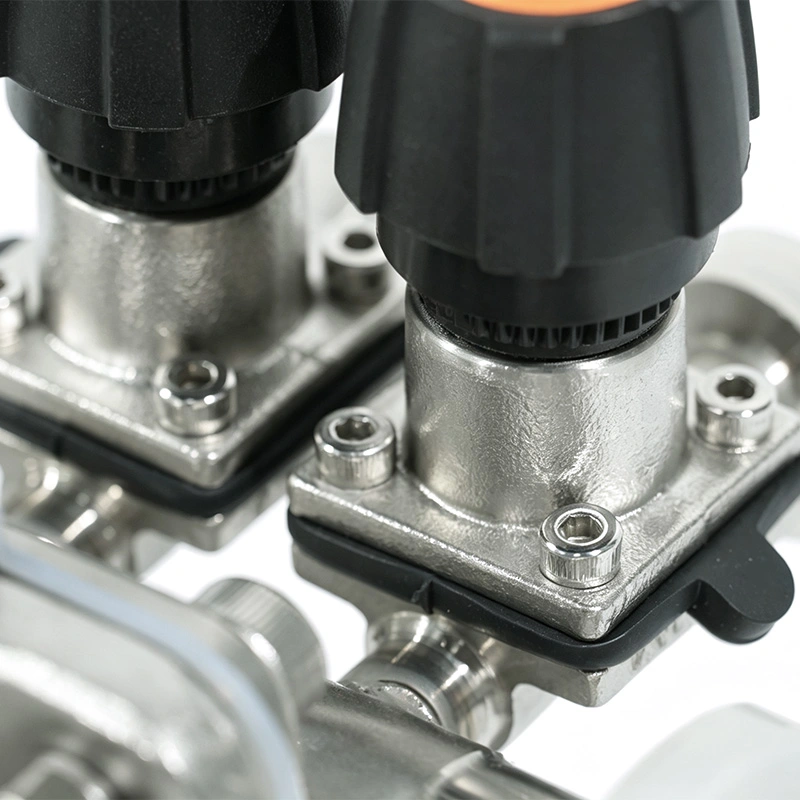

Quando è richiesto il campionamento, la porta di accesso integrata consente agli operatori di raccogliere campioni di processo direttamente dal sistema senza interrompere la produzione. Dopo il campionamento, la porta può essere chiusa e richiusa, mantenendola chiusa ambiente igienico e riducendo il rischio di contaminazione esterna.
La struttura a diaframma elimina gli spazi morti e le aree di ritenzione del prodotto, supportando al contempo CIP (Clean-in-Place) e Procedure SIP (Sterilize-in-Place) per applicazioni di trattamento sterile.
La valvola combina il controllo del fluido e le funzionalità di campionamento in linea in un design compatto. Gli operatori possono ritirare campioni rappresentativi direttamente dalla linea di processo senza spegnere le apparecchiature, migliorando la produzione efficienza e semplificazione della configurazione del sistema.
Il diaframma flessibile fornisce una separazione completa tra il mezzo di processo e i componenti meccanici. Questo disegno elimina i rischi di perdite dello stelo, protegge l'attuatore dai fluidi corrosivi e garantisce prestazioni di tenuta affidabili durante tutta l'operazione.

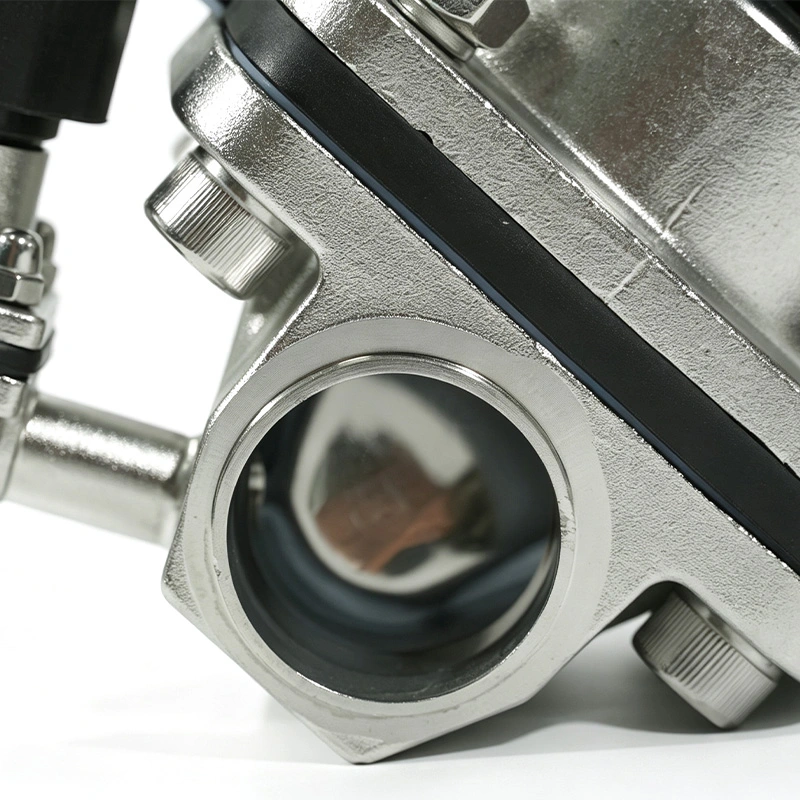

Realizzata in acciaio inossidabile SS316L di alta qualità, la valvola presenta superfici lisce a contatto con il prodotto per ridurre al minimo rischi di ritenzione del materiale e contaminazione. Sono disponibili materiali per diaframmi conformi alla FDA per i settori farmaceutico, applicazioni alimentari e biotecnologiche.
La porta di accesso integrata consente il campionamento in un ambiente chiuso, prevenendo l'esposizione a contaminanti esterni e mantenendo l'accuratezza del campione. Ciò è particolarmente importante per fluidi sterili, acqua purificata, liquidi di fermentazione, e materiali di processo di alto valore.
La semplice struttura del diaframma supporta procedure di pulizia efficienti e riduce le esigenze di manutenzione. Il Il design a membrana sostituibile consente una manutenzione rapida senza sostituire l'intero gruppo valvola, contribuendo a ridurre tempi di inattività.
La valvola a diaframma bidirezionale sanitaria GMP di AVM con porta di accesso è ampiamente utilizzata nei sistemi di acqua purificata, acqua per Sistemi di iniezione (WFI), linee di produzione API, recipienti di processo sterili e sistemi di trasferimento di fluidi farmaceutici. Consente un campionamento sicuro mantenendo un rigoroso controllo della contaminazione.
La valvola è adatta per bioreattori, sistemi di fermentazione, processi di coltura cellulare e produzione biofarmaceutica linee in cui il campionamento sterile e la protezione del prodotto sono essenziali.
Utilizzato per la lavorazione di prodotti lattiero-caseari, produzione di bevande, trasferimento di ingredienti liquidi e sistemi di produzione igienici che richiedono isolamento e campionamento affidabili dei fluidi.
Applicato in sistemi di acqua ultrapura, distribuzione di prodotti chimici speciali e applicazioni di processo in camera bianca dove sono necessarie resistenza alla corrosione e prevenzione della contaminazione.

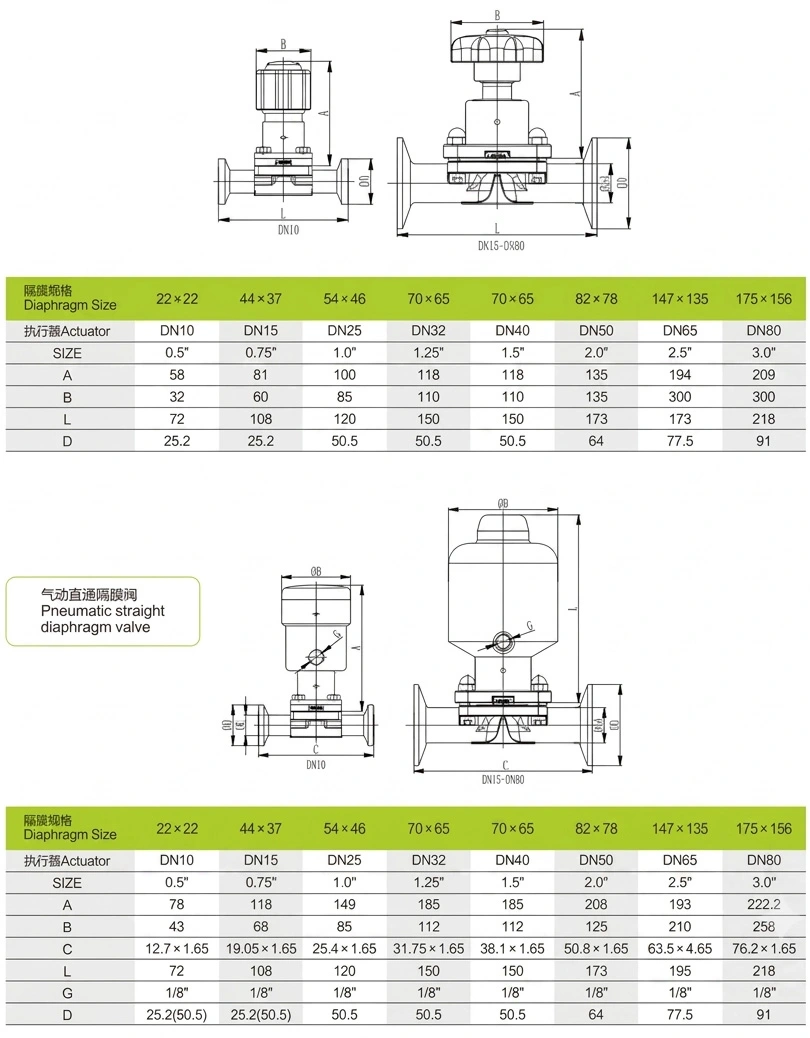

| Parametro | Specifica |
| Tipo di valvola | Valvola a membrana sanitaria a due vie con porta di accesso |
| Dimensione della valvola | DN10-DN100 |
| Dimensione porta campione | DN10-DN100 |
| Materiale di contatto del prodotto | Acciaio inossidabile SS316L |

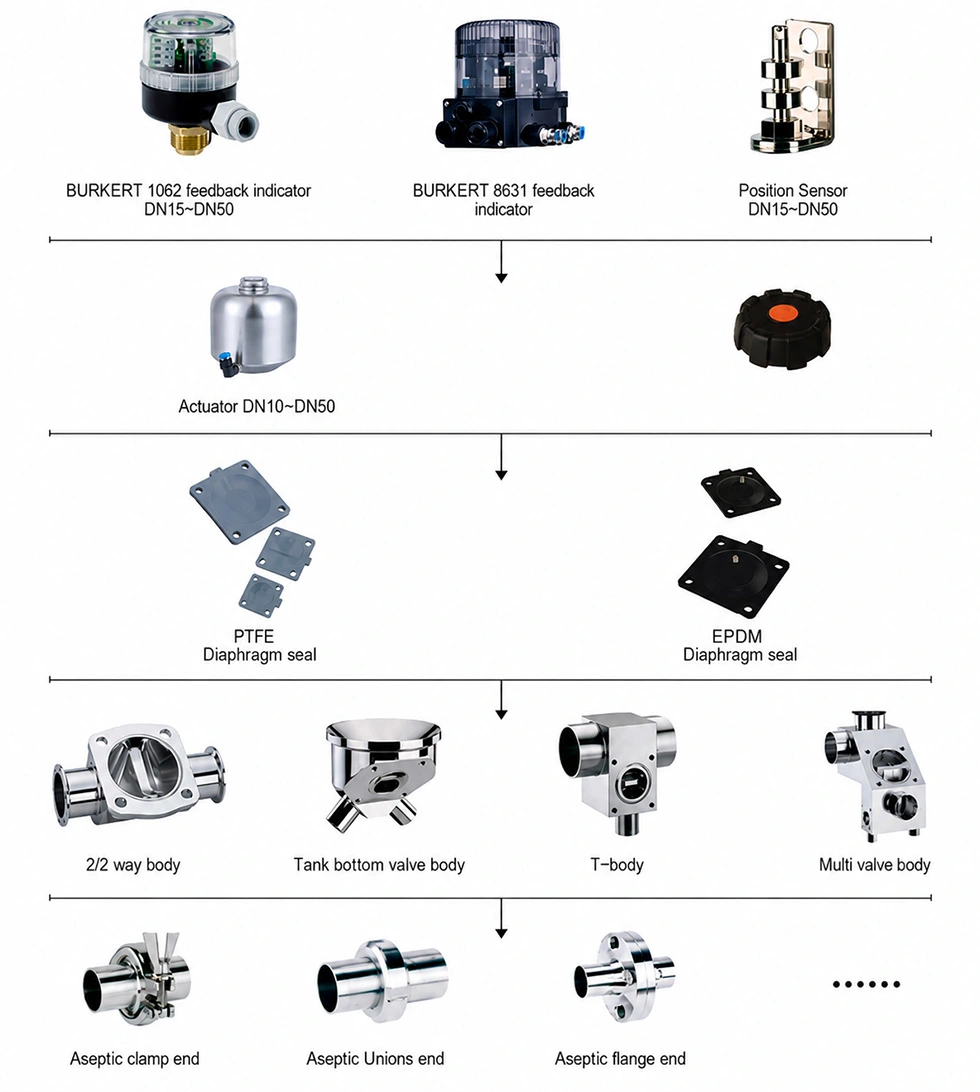

| Opzioni del materiale di tenuta | PTFE+EPDM, EPDM, PTFE, Silicone, FKM |
| Tipo di connessione | Tri-clamp, saldatura di testa, flangia |
| Standard di connessione | Serie DIN, ISO 1127, ASME BPE, 3A |
| Temperatura di lavoro | Da -20°C a +150°C |

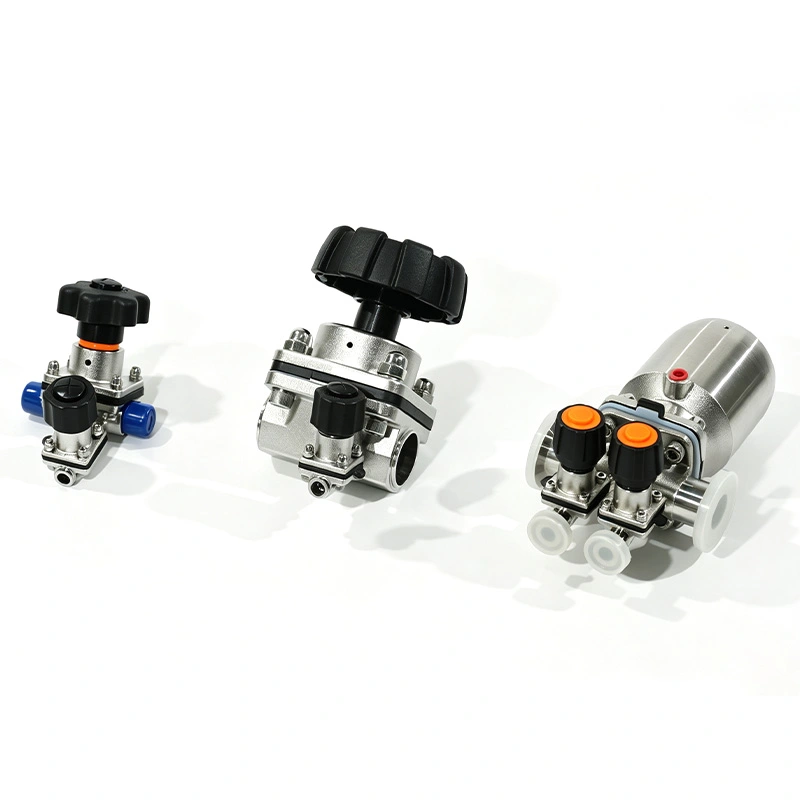

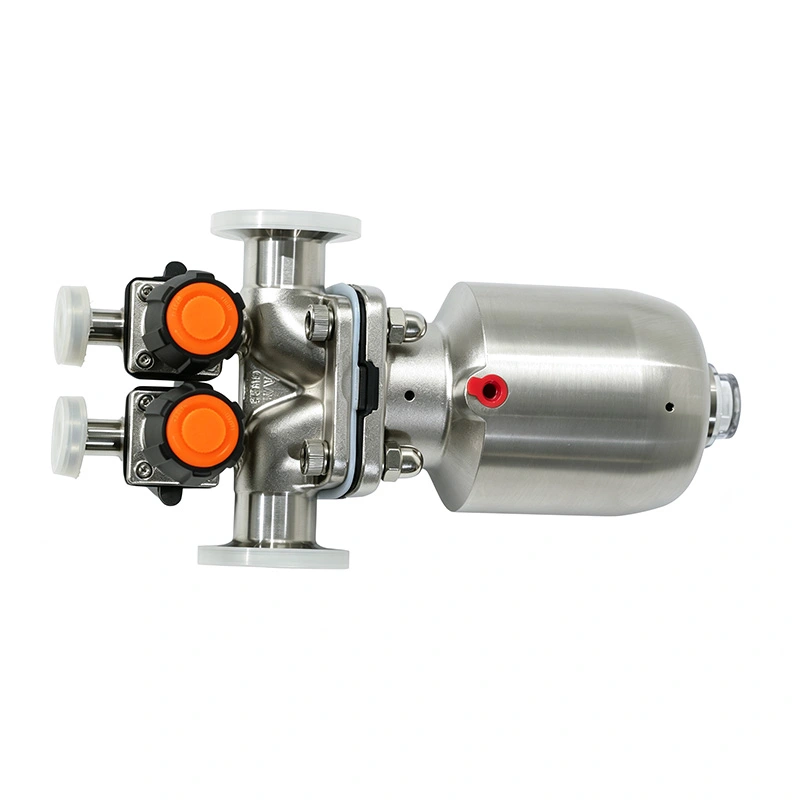

| Operazione | Azionamento manuale/pneumatico |
| Metodo di pulizia | Compatibile CIP, SIP opzionale |
Un produttore farmaceutico necessitava di una soluzione di campionamento più sicura per il suo sistema di distribuzione dell'acqua purificata. Il il metodo di campionamento originale richiedeva l'apertura della linea di processo, aumentando il rischio di contaminazione ambientale e estendere le procedure di pulizia.
Dopo aver installato la valvola a membrana a due vie GMP sanitaria AVM con porta di accesso, il cliente ha ottenuto un sistema chiuso campionamento senza interrompere il funzionamento continuo. La struttura sanitaria SS316L e il design della tenuta a diaframma ha contribuito a mantenere la purezza dell'acqua, mentre la porta di campionamento integrata ha semplificato le ispezioni di qualità di routine.
La soluzione ha migliorato l'efficienza del campionamento, ridotto i rischi di contaminazione e supportato la conformità GMP del cliente requisiti di produzione.
La valvola a membrana a due vie GMP sanitaria AVM con porta di accesso fornisce una soluzione integrata per il controllo igienico del flusso e campionamento sterile. Con tenuta a membrana affidabile, struttura sanitaria in acciaio inossidabile e compatibilità con Nei processi CIP/SIP, la valvola aiuta i produttori a mantenere la qualità del prodotto, migliorare la sicurezza del processo e raggiungere i risultati desiderati funzionamento efficiente nelle industrie farmaceutiche e ad elevata purezza.
È progettato per il campionamento sterile e igienico di liquidi provenienti dal settore farmaceutico, biotecnologico, alimentare e ad elevata purezza sistemi di lavorazione senza contaminare l’ambiente produttivo.
SÌ. Il design sanitario supporta la pulizia CIP e i processi di sterilizzazione SIP opzionali per le applicazioni che lo richiedono rigoroso controllo igienico.
AVM fornisce opzioni di connessione sanitaria tra cui Tri-Clamp, saldature di testa e connessioni flangiate secondo diversi standard di settore.
