A differenza delle valvole a membrana a due vie standard che forniscono solo un semplice controllo on/off, la configurazione a tre vie lo consente operatori per deviare, combinare o selezionare il flusso di processo tra diverse condutture. Il diaframma crea un completo barriera tra il mezzo di processo e il meccanismo operativo, contribuendo a prevenire la contaminazione e le perdite esterne supportando una pulizia CIP e SIP affidabile.
La valvola a membrana sanitaria a 3 vie è realizzata in acciaio inossidabile 316L con superficie liscia, elettrolucidata superfici a contatto con il prodotto e possono essere dotati di azionamento manuale o pneumatico per diversi controlli di processo requisiti.
La struttura a tre porte consente alla valvola AVM di gestire più percorsi di processo da un unico gruppo valvola. A seconda della configurazione del corpo selezionata e della posizione operativa, la valvola può dirigere il fluido da un ingresso a uno sbocco o unire il flusso da linee diverse in uno sbocco comune.
Questa configurazione è particolarmente utile quando i sistemi di produzione richiedono una selezione frequente degli ingredienti e dei mezzi trasferimento, commutazione di tubazioni o cambio di lotto senza installare più valvole di intercettazione individuali.

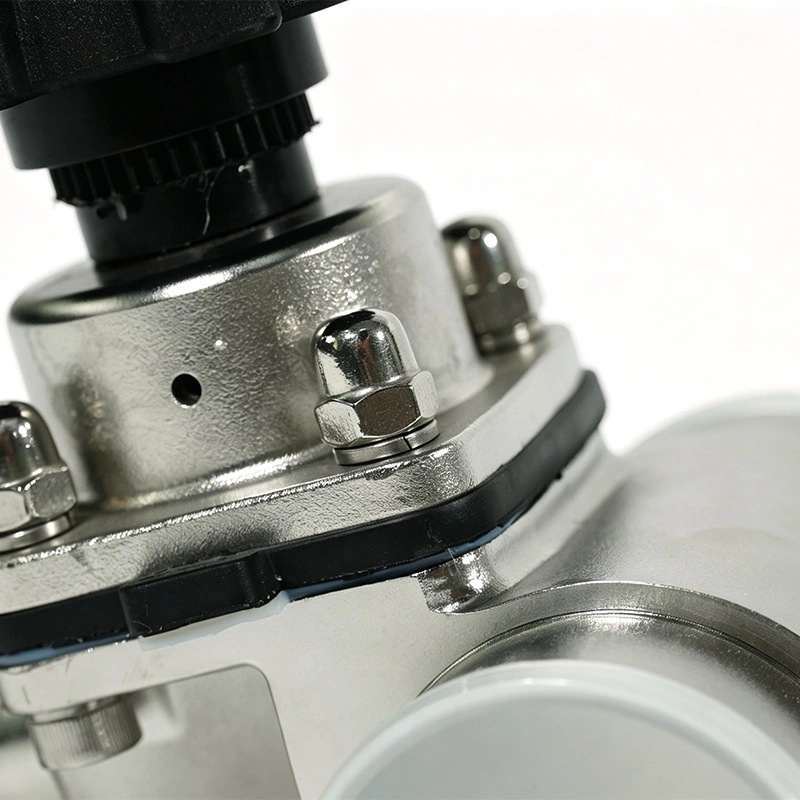

La membrana flessibile separa il fluido di processo dallo stelo della valvola e dall'attuatore, creando un barriera sigillante resistente alla contaminazione. Questo design elimina la necessità di baderne convenzionali attorno allo stelo e aiuta a prevenire perdite di processo durante ripetute operazioni di commutazione.
La geometria interna liscia riduce inoltre le aree in cui i liquidi possono rimanere intrappolati, facilitando la pulizia e la pulizia miglioramento del recupero del prodotto.

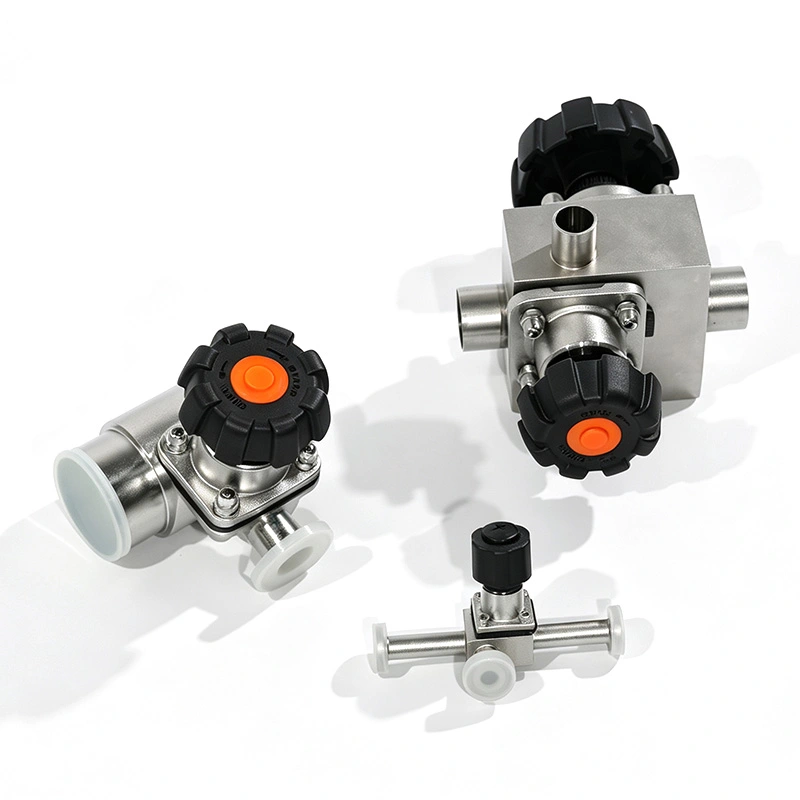

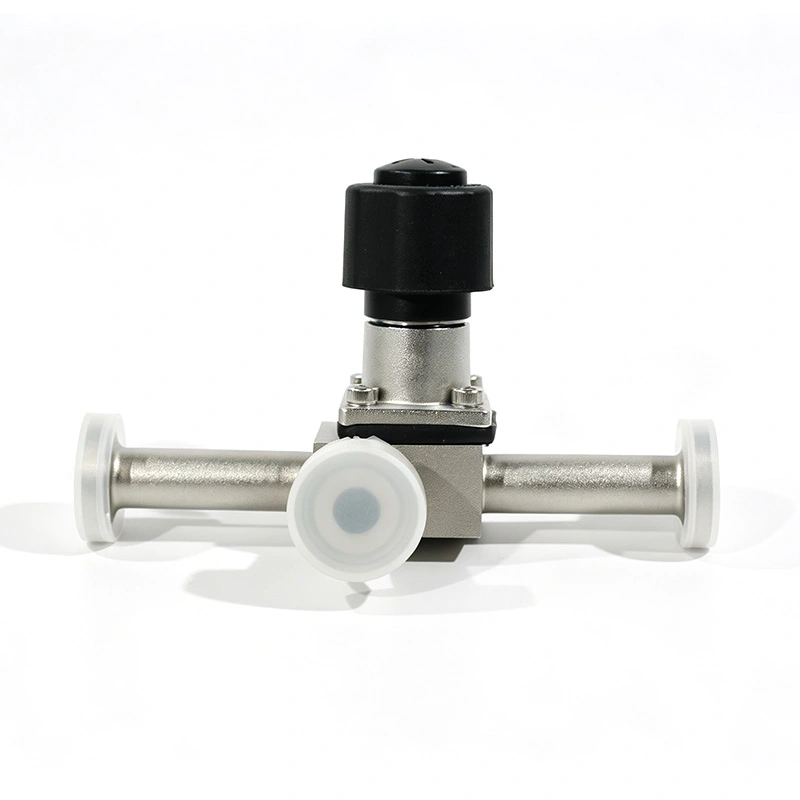

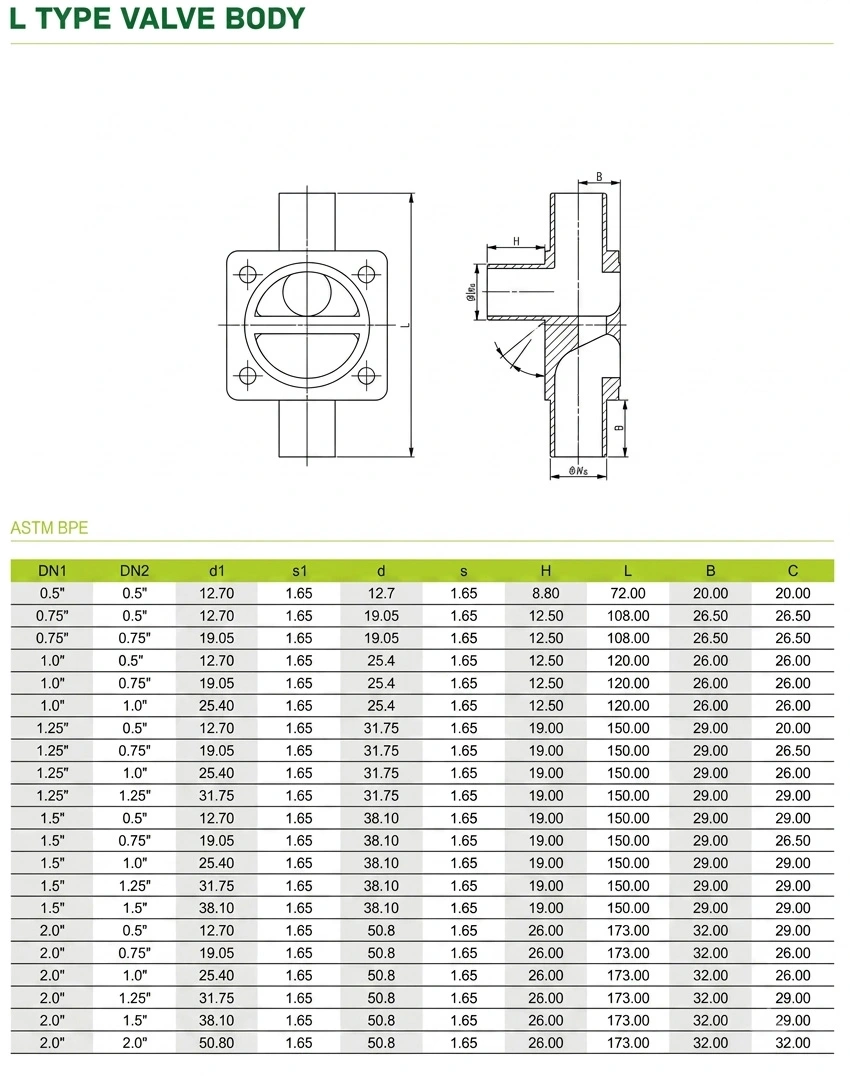

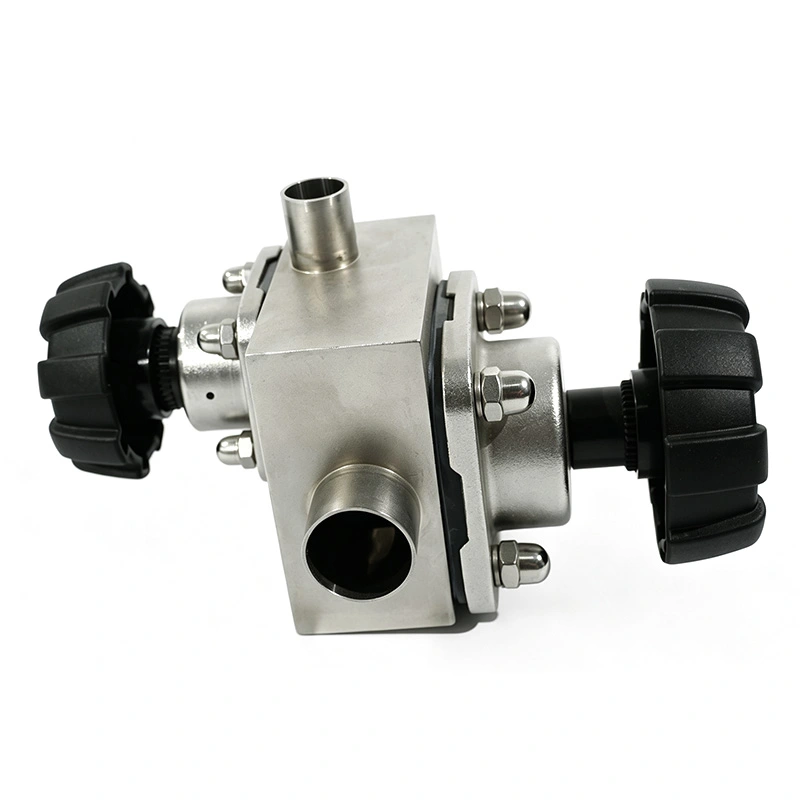

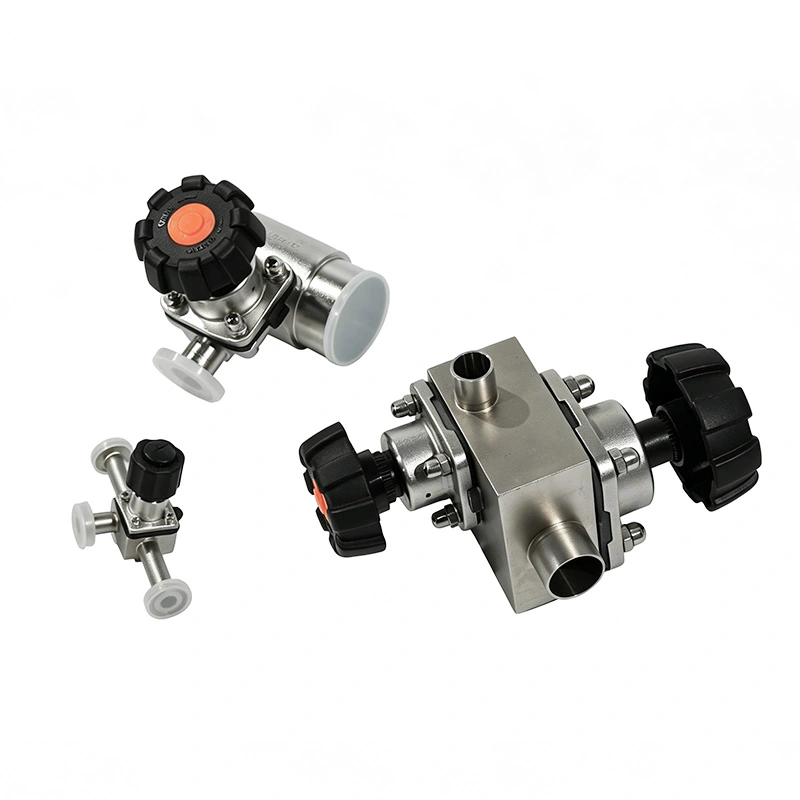

La valvola a membrana sanitaria a 3 vie AVM è disponibile con corpo a T e corpo a L per adattarsi ai diversi percorsi del flusso requisiti. La configurazione del corpo a T è adatta per distribuire o combinare il flusso tra tre tubi collegati tubazioni, mentre la configurazione con corpo a L è più adatta per applicazioni che richiedono il passaggio direzionale tra due percorsi di flusso.
I collegamenti sanitari Tri-Clamp o saldati di testa semplificano l'installazione e la manutenzione. Le superfici a contatto con il prodotto possono essere elettrolucidato a Ra ≤ 0,4 μm, contribuendo a ridurre la ritenzione di residui e supportando una produzione igienica.
La valvola è compatibile con le procedure CIP e SIP, rendendola adatta per linee di produzione soggette a pulizie frequenti e la sterilizzazione sono necessarie.

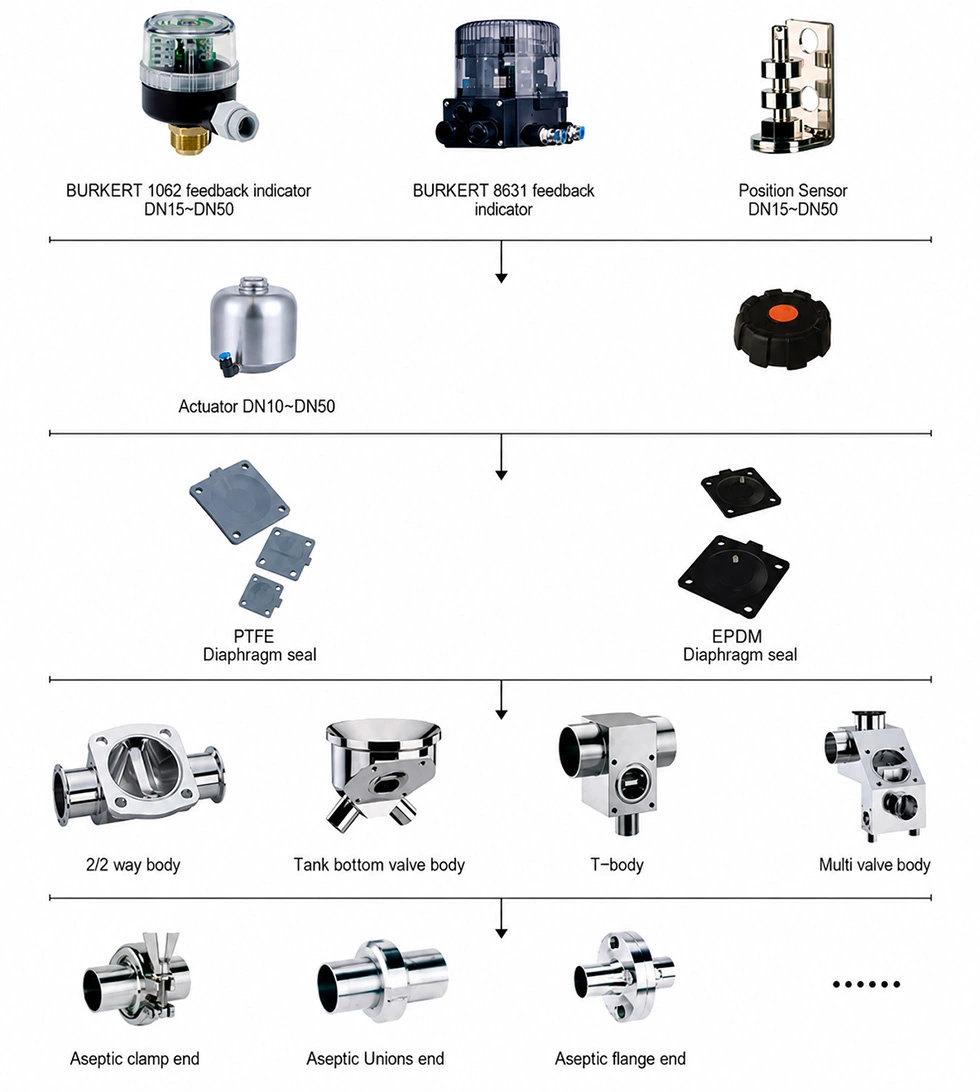

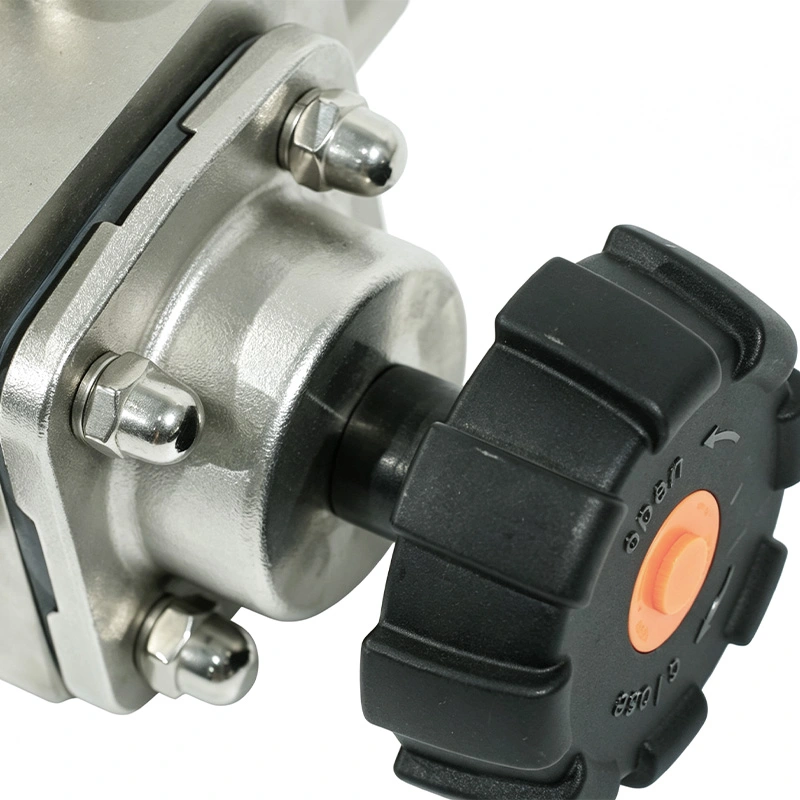

La valvola può essere azionata manualmente per sistemi di processo semplici o dotata di un attuatore pneumatico per commutazione automatizzata. Il funzionamento pneumatico consente l'integrazione con i sistemi di controllo basati su PLC, realizzando la valvola adatto per l'elaborazione batch automatizzata e la distribuzione multimediale multilinea.
La valvola a membrana sanitaria a 3 vie AVM viene utilizzata per il trasferimento di liquidi farmaceutici, l'elaborazione biotecnologica, i vaccini produzione, lavorazione di prodotti lattiero-caseari, produzione di bevande, manipolazione di ingredienti alimentari e altri sistemi di fluidi asettici dove sono richiesti una distribuzione igienica del flusso e un isolamento affidabile.
| Parametro | Specifica |
| Tipo di valvola | Valvola a membrana sanitaria a 3 vie |
| Configurazione del corpo | Corpo a T / Corpo a L |

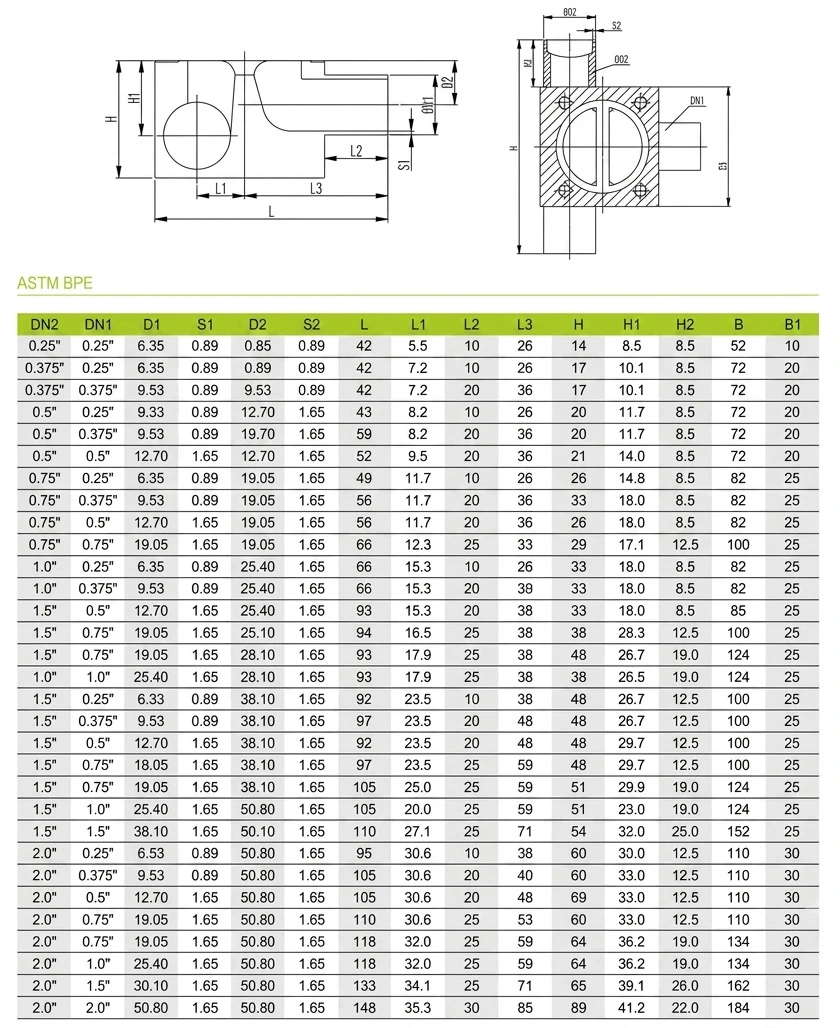

| Misura disponibile | DN10–DN50 (1/2"–2") |
| Pressione massima di esercizio | 0,6 MPa (6 bar) |
| Materiale del corpo | Acciaio inossidabile SS316L |
| Materiali del diaframma | Composito EPDM, Silicone, FKM, EPDM + PTFE |
| Diaphragm Compliance | elastomeri conformi a FDA 21 CFR 177.2600; Opzioni 3-A disponibili |
| Tipo di connessione | Tri-Clamp, saldatura di testa |
| Standard di connessione | DIN, SMS, ISO, 3-A, BS |
| Temperatura di lavoro | Da -20°C a +150°C |
| Attuazione | Manuale/Pneumatico |
| Pulizia | Compatibile CIP/SIP |
| Finitura superficiale | Elettrolucidatura interna ed esterna, Ra ≤ 0,4 μm |
Una linea di produzione biofarmaceutica richiedeva un gruppo di valvole igieniche per commutare l'erogazione di nutrienti tra più gruppi vasi di preparazione. La valvola a membrana sanitaria a 3 vie AVM ha consentito agli operatori di selezionare diverse sorgenti di fluidi mantenendo un percorso di processo chiuso e igienico. La configurazione del corpo a T ha ridotto il numero di individui valvole necessarie e pulizia semplificata delle tubazioni durante il cambio lotto.
Viene utilizzato per deviare, combinare o scambiare fluidi di processo igienici tra tre tubazioni collegate.
Un corpo a T è adatto alla distribuzione a tre vie o alla combinazione del flusso, mentre un corpo a L è generalmente utilizzato per il flusso direzionale passaggio tra due percorsi di flusso.
SÌ. La valvola AVM è progettata per applicazioni igieniche e asettiche e supporta lavorazioni orientate alle GMP, CIP e Requisiti di pulizia SIP.
