Questa struttura unica previene efficacemente le perdite esterne, riduce i rischi di contaminazione e protegge l'interno parti operative da mezzi corrosivi. Con eccellenti prestazioni di tenuta, superfici interne lisce e flessibili opzioni di funzionamento, la valvola a diaframma ad azionamento pneumatico manuale sanitario AVM fornisce una soluzione affidabile per applicazioni che richiedono elevati standard igienici, sicurezza dei processi e stabilità operativa a lungo termine.
Il vantaggio principale della valvola a membrana sanitaria AVM è la sua struttura di isolamento completo del mezzo. Il flessibile la membrana funge da barriera tra il fluido di processo e i componenti meccanici operativi, garantendo che il il prodotto entra in contatto solo con il corpo della valvola igienica e la superficie della membrana.
Rispetto alle valvole tradizionali che utilizzano guarnizioni a baderna, la struttura a membrana elimina potenziali punti di perdita causato dal movimento dello stelo. Questo design migliora significativamente il controllo della contaminazione e rende la valvola particolarmente adatta adatto per lavorazioni sterili, manipolazione di liquidi corrosivi e applicazioni che richiedono una rigorosa protezione del prodotto.
La membrana protegge inoltre l'attuatore, lo stelo e il coperchio dal contatto diretto con sostanze chimiche aggressive o sensibili fluidi di processo, contribuendo a prolungare la durata di servizio e a ridurre la frequenza di manutenzione.
La valvola a membrana ad azionamento pneumatico manuale sanitario AVM funziona attraverso il movimento verticale di una membrana flessibile controllato tramite funzionamento manuale o attuazione pneumatica.
Durante il processo di chiusura, lo stelo della valvola spinge la membrana verso il basso finché non entra in contatto con la sede della valvola. Il la deformazione elastica del diaframma crea una barriera sigillante affidabile, arrestando il flusso del liquido e prevenendolo perdita interna.
Durante l'apertura, la membrana si sposta verso l'alto allontanandosi dalla sede della valvola, ripristinando il passaggio del flusso e consentendo il elaborare il fluido in modo che passi agevolmente attraverso la valvola.
Poiché il fluido di processo rimane completamente isolato dal meccanismo dell'attuatore, la valvola fornisce prestazioni eccellenti resistenza alla corrosione, prestazioni di tenuta stabili e migliore igiene per tutta la sua durata.
Il diaframma flessibile offre un'eccellente capacità di tenuta senza fare affidamento sui tradizionali sistemi di imballaggio. Il La valvola offre prestazioni di chiusura stabili, aiutando a prevenire perdite interne e garantendo un funzionamento affidabile applicazioni impegnative per la lavorazione di liquidi.
Il diaframma crea una barriera di isolamento totale tra il liquido di processo e i componenti operativi della valvola. Questo previene la contaminazione, riduce i rischi di corrosione e protegge la struttura meccanica da agenti aggressivi o sensibili media.
Il percorso del flusso interno ottimizzato riduce al minimo le aree di ritenzione del prodotto e riduce il rischio di accumulo di contaminazione. Le superfici lisce a contatto con il prodotto semplificano le procedure di pulizia e supportano la lavorazione igienica compatibile con CIP/SIP sistemi.
Il design della valvola diretta fornisce un flusso di liquido efficiente con turbolenza e perdita di pressione ridotte. Questo aiuta a migliorare l'efficienza del trasferimento e a mantenere stabili le prestazioni del processo.
La valvola è realizzata in acciaio inossidabile SS316L di alta qualità e può essere dotata di diaframmi diversi materiali per soddisfare vari requisiti di resistenza chimica, temperatura e processo.
Il design della membrana sostituibile consente al personale di manutenzione di sostituire il componente di tenuta senza modificarlo gruppo valvola completo. Ciò riduce i costi di manutenzione e migliora l’efficienza della produzione.
La valvola è disponibile nelle configurazioni di funzionamento manuale e pneumatico. Indicatori di feedback di posizione opzionali, sensori e attuatori antideflagranti consentono l'integrazione con PLC, DCS e sistemi di controllo di processo automatizzati.
La valvola a membrana ad azionamento pneumatico manuale sanitario AVM è progettata secondo i principi di lavorazione igienica e supporta ambienti di produzione orientati a GMP. Sono disponibili materiali per diaframmi conformi alla FDA per soddisfare i severi requisiti requisiti dell’industria farmaceutica, alimentare e biotecnologica.
La struttura sanitaria aiuta i produttori a mantenere la purezza del prodotto, semplificare la convalida della pulizia e ridurre rischi di contaminazione e migliorare l’affidabilità complessiva del processo.

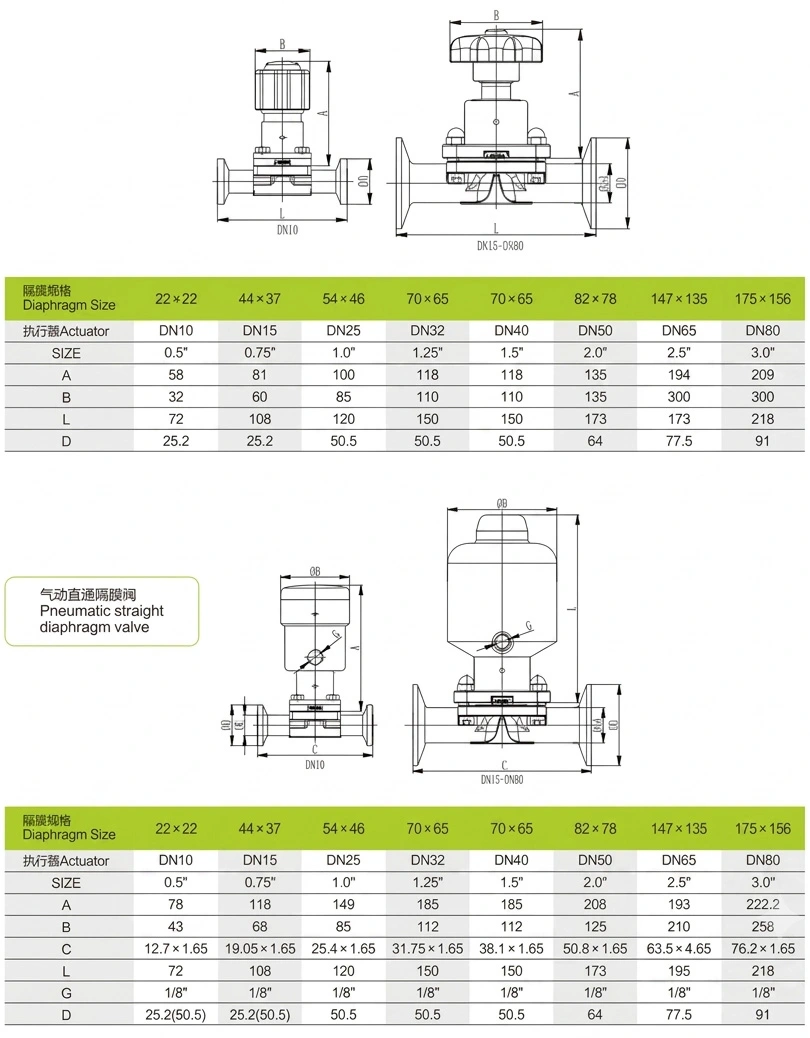

| Parametro | Specifica |
| Tipo di valvola | Valvola a membrana ad azionamento pneumatico manuale sanitario |
| Gamma di dimensioni | DN10-DN100 |
| Materiale del corpo | Acciaio inossidabile SS316L |
| Materiali di tenuta | PTFE, EPDM, Silicone, FKM |
| Operazione | Attuatore manuale/pneumatico |
| Tipo di connessione | Tri-clamp, flangia, saldatura di testa |
| Norma di connessione | BACCANO, ASME, BS, 3A |
| Metodo di pulizia | Compatibile CIP/SIP |
| Controllo opzionale | Indicatore di feedback Burkert, sensore di posizione, attuatore antideflagrante Exd II BT4 |
La valvola a membrana sanitaria AVM è ampiamente utilizzata nei sistemi di trattamento dei liquidi farmaceutici, compresa l'acqua purificata sistemi, sistemi acqua per iniezione (WFI), linee di lavorazione API, sistemi di pulizia CIP/SIP e liquidi sterili domande di trasferimento. La struttura di isolamento del diaframma previene la contaminazione del prodotto proteggendone l'interno componenti da mezzi farmaceutici corrosivi, rendendolo adatto ad ambienti di produzione ad elevata purezza.
Nella produzione biotecnologica, la valvola fornisce un controllo affidabile per sistemi di fermentazione, processi di coltura cellulare, manipolazione di liquidi sterili e apparecchiature per il trattamento biofarmaceutico. La completa separazione tra i fluidi di processo e i meccanismi operativi aiutano a mantenere l'integrità del processo e riducono i rischi di contaminazione in ambienti biologici sensibili applicazioni.
La valvola a membrana sanitaria è adatta per il trasferimento igienico di liquidi e il controllo del flusso nella lavorazione di prodotti lattiero-caseari e bevande sistemi di produzione, trasferimento di sciroppi e ingredienti alimentari. Le sue superfici interne lisce e la sigillatura conforme alla FDA le opzioni supportano una facile pulizia e aiutano a mantenere gli standard di sicurezza alimentare durante la produzione continua.
Grazie alla struttura SS316L resistente alla corrosione e alle molteplici scelte di materiali del diaframma, la valvola è progettata per l'acido e trasferimento di alcali, lavorazione di prodotti chimici fini, sistemi di dosaggio chimico, sistemi di acqua ultrapura e acqua di processo distribuzione dove sono richieste sigillatura affidabile e resistenza chimica.
Un produttore farmaceutico ha utilizzato le valvole a diaframma sanitarie AVM per sistemi di trasferimento di acqua e liquidi purificati. Il il cliente richiedeva prestazioni di chiusura affidabili, facilità di pulizia e rischio di contaminazione ridotto durante le operazioni frequenti Operazioni CIP/SIP.
Dopo l'installazione, la valvola ha fornito prestazioni di tenuta stabili, manutenzione semplificata e processo migliorato affidabilità grazie al design di isolamento del diaframma e alla struttura igienica in acciaio inossidabile.
Un cliente del settore alimentare ha scelto le valvole a membrana sanitarie AVM per applicazioni di trasferimento di ingredienti liquidi. Il la struttura interna liscia e i materiali di tenuta conformi alla FDA hanno contribuito a migliorare l'efficienza della pulizia e a mantenere la sicurezza condizioni di produzione.
Il feedback dei clienti ha mostrato una migliore stabilità operativa e tempi di inattività ridotti durante la pulizia ordinaria e manutenzione.
Un cliente del settore biotecnologico ha applicato le valvole a diaframma AVM in apparecchiature sterili per la movimentazione di liquidi. La separazione completa tra i mezzi di processo e i componenti operativi ha contribuito a ridurre al minimo i rischi di contaminazione e a mantenere un processo coerente prestazione.
La valvola a membrana ad azionamento pneumatico manuale sanitario AVM combina design igienico e tenuta della membrana affidabile tecnologia e capacità di automazione flessibile per fornire una soluzione affidabile per le industrie di lavorazione dei liquidi.
La valvola aiuta i produttori a ottenere un funzionamento più sicuro, un migliore controllo della contaminazione e una manutenzione ridotta requisiti e prestazioni di produzione stabili nei settori farmaceutico, biotecnologico, alimentare, delle bevande e chimico applicazioni.
Una valvola a membrana sanitaria è progettata per l'intercettazione igienica e il controllo del flusso di liquidi nei settori farmaceutico, biotecnologia, alimenti, bevande e sistemi di lavorazione chimica in cui pulizia, protezione del prodotto e la prevenzione della contaminazione è importante.
AVM offre molteplici opzioni di materiali per la membrana tra cui PTFE, EPDM, silicone e FKM. I materiali diversi possono essere selezionati in base al mezzo di processo, ai requisiti di temperatura e alla compatibilità chimica.
SÌ. La valvola può essere dotata di attuatori pneumatici, indicatori di feedback di posizione, sensori e antideflagrante sistemi di attuatori per l'integrazione in linee di produzione automatizzate e sistemi di controllo intelligenti.
La valvola supporta connessioni Tri-Clamp, flangiate e saldate di testa con standard tra cui DIN, ASME, BS e 3A a soddisfare i diversi requisiti delle tubazioni sanitarie.
Il tempo di consegna standard è di circa 2-4 settimane dalla conferma dell'ordine, a seconda delle specifiche della valvola, configurazione dell'attuatore e requisiti di personalizzazione.
