La valvola a sfera segmentata con guarnizione gonfiabile sanitaria è particolarmente preziosa in apparecchiature quali essiccatori sotto vuoto, reattori, miscelatori e sistemi di trattamento delle polveri in cui le guarnizioni delle valvole convenzionali possono soffrire di attrito, prodotto accumulo o perdite durante il funzionamento ripetuto.

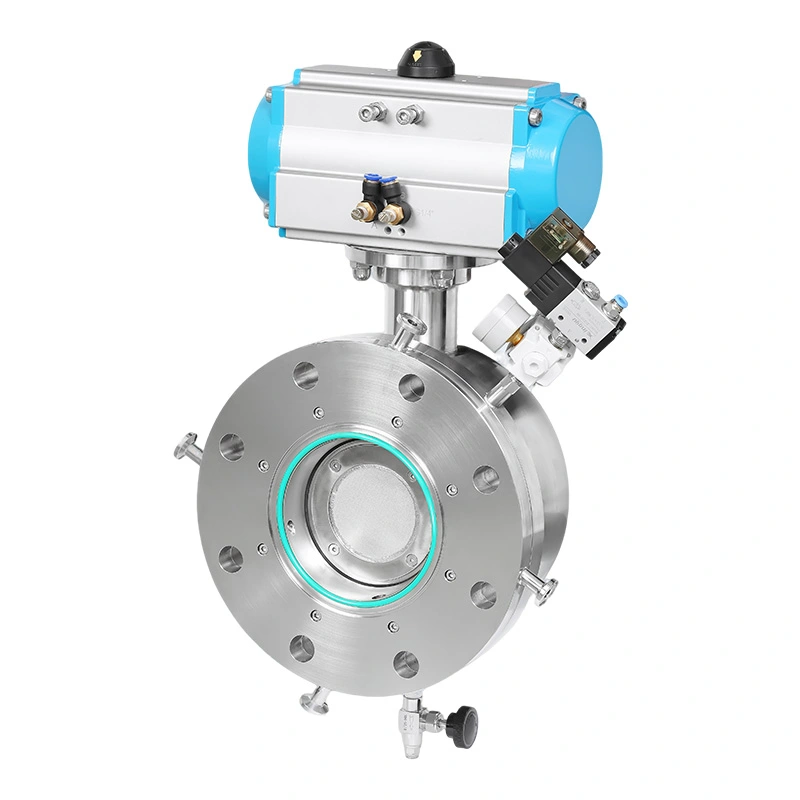

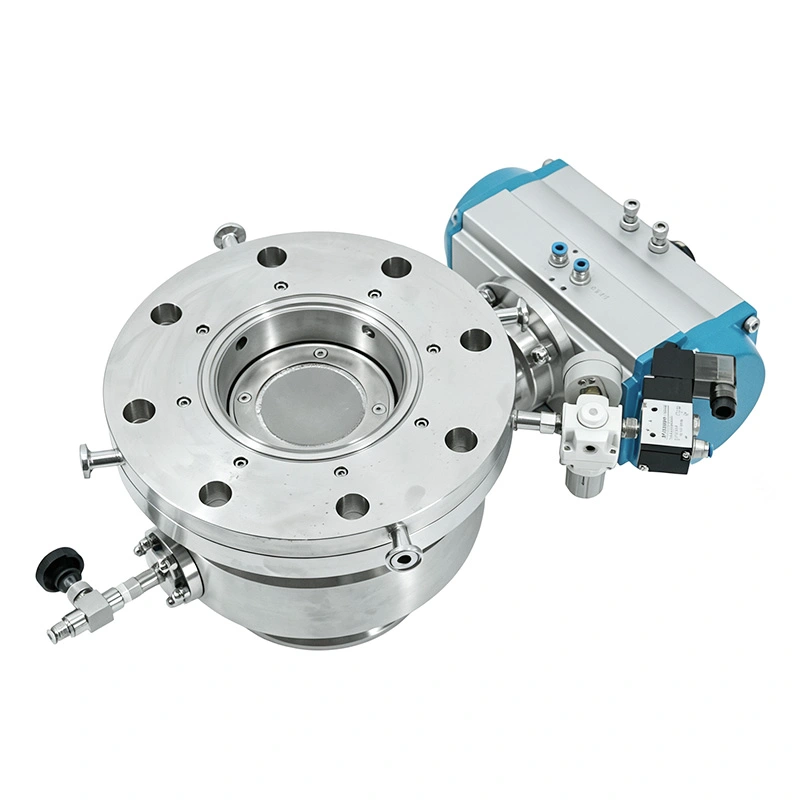

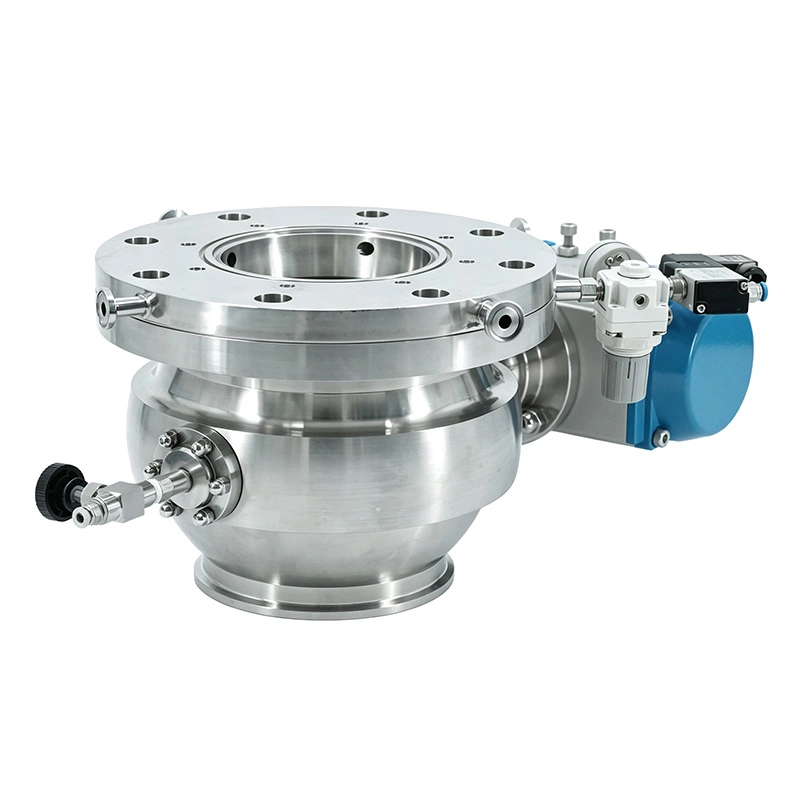

La valvola a sfera segmentata AVM utilizza una guarnizione gonfiabile posizionata tra il corpo valvola e il segmento sferico.
Durante l'apertura la guarnizione si ritrae allontanandosi dal segmento consentendo la rotazione del segmento senza continui sfregamenti contro la superficie di tenuta. Dopo che il segmento raggiunge la posizione chiusa, la guarnizione si gonfia e preme contro il segmento per stabilire la chiusura richiesta.
Questo principio di retrazione della guarnizione riduce l'attrito durante il movimento della valvola e contribuisce a prolungare la durata della guarnizione.
Per le apparecchiature di lavorazione sotto vuoto, il mantenimento dell'integrità del vuoto è fondamentale. Il sistema di tenuta gonfiabile fornisce tenuta affidabile sia in condizioni di vuoto che di pressione positiva, rendendo la valvola particolarmente adatta per essiccazione sotto vuoto e scarico delle polveri contenute.

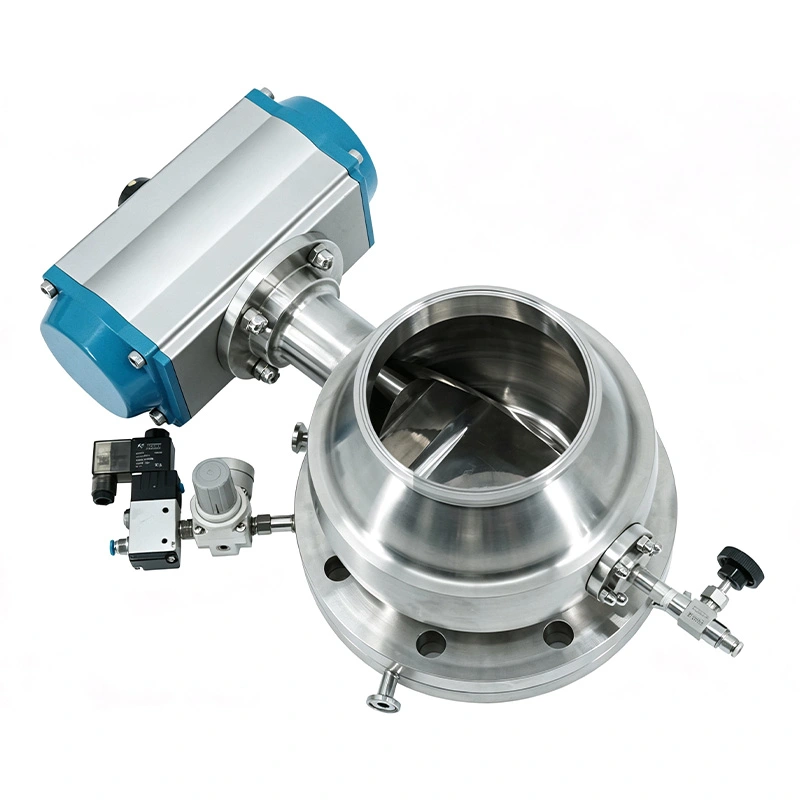

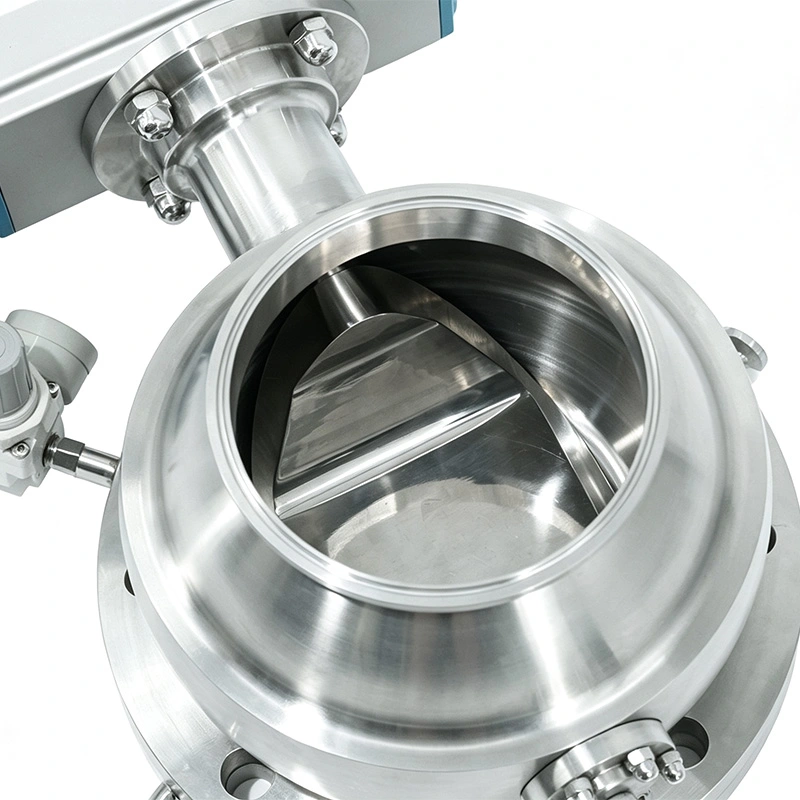

Quando è completamente aperto, il design segmentato fornisce un percorso di scarico senza ostacoli. Questo aiuta polveri, granuli, paste e altri materiali di processo passano attraverso la valvola con accumulo e ponti ridotti.
Il sistema pneumatico sgonfia innanzitutto la guarnizione gonfiabile. La guarnizione si ritrae dal segmento, rimuovendo il contatto durante rotazione. Il segmento sferico ruota quindi di circa 90° per aprire il passaggio del flusso.
Il segmento torna alla posizione chiusa. Una volta posizionata correttamente, la guarnizione gonfiabile si espande e comprime contro il segmento, creando un'interfaccia di tenuta ermetica.
Questa sequenza separa il movimento della valvola dal contatto di tenuta, riducendo l'usura non necessaria rispetto ai progetti in cui la guarnizione rimane in continuo contatto durante la rotazione.
La valvola a sfera segmentata con guarnizione gonfiabile sanitaria può essere installata all'uscita di scarico degli essiccatori sotto vuoto dove il Il processo richiede un mantenimento affidabile del vuoto e uno scarico efficiente del materiale.
L'apertura a passaggio totale aiuta a scaricare polveri e granuli essiccati con un'ostruzione minima, mentre la tenuta gonfiabile supporta l'isolamento tra l'essiccatore e l'apparecchiatura a valle.
La valvola fornisce un'interfaccia di scarico igienica per i prodotti in polvere riducendo al contempo le aree in cui può rimanere il materiale intrappolato.
Per i processi farmaceutici e di chimica fine che coinvolgono polveri preziose o pericolose, la struttura di tenuta aiuta ridurre le perdite e il rilascio indesiderato del prodotto.
Le superfici a contatto con il prodotto possono raggiungere Ra <0,4 μm, mentre le superfici senza contatto possono raggiungere Ra <0,8 μm. Il ridotto il design dello spazio morto aiuta a ridurre al minimo la ritenzione del prodotto e supporta le procedure di pulizia e convalida.
Il corpo della valvola a sfera segmentata con guarnizione gonfiabile sanitaria è disponibile in SS304, SS316L, Duplex 2205 e Titanium TA2, consentendo di adattare la configurazione del materiale ai requisiti di corrosione, purezza e processo.
| Parametro | Specifica |
| Dimensione della valvola | 3"–12" |
| Materiale del corpo | SS304, SS316L, Duplex 2205, Titanio TA2 |
| Guarnizione gonfiabile | EPDM, Silicone, FKM |
| Finitura contatto prodotto | Ra <0,4μm |
| Finitura senza contatto | Ra <0,8μm |
| Pressione di esercizio | da -0,1 a +0,5 MPa |
| Temperatura di lavoro | Da -20°C a +135°C |
| Fine delle connessioni | Flangia, Tri-Clamp |
| Attuazione | Attuatore pneumatico |
| Accessori opzionali | Rete filtrante, valvola di regolazione della pressione, scatola interruttore di finecorsa, porte di spurgo |
Utilizzata come valvola di scarico per essiccatori sotto vuoto dove la tenuta del vuoto e lo scarico rapido del materiale sono entrambi importanti.
Adatto per la movimentazione di polveri farmaceutiche, scarichi contenuti e isolamento di apparecchiature in caso di costruzione igienica e il controllo delle perdite sono fondamentali.
Applicabile al catodo, all'anodo e ad altri materiali fini delle batterie in cui contenimento del prodotto, pulibilità e corrosione la resistenza è importante.
Utilizzato con polveri, granuli e altri materiali di processo in reattori, miscelatori, essiccatori e sistemi di trasferimento contenuti.
Adatto per lo scarico igienico e l'isolamento nei sistemi di lavorazione degli ingredienti in cui la struttura in acciaio inossidabile e sono necessarie superfici a contatto con il prodotto pulibili.
| Considerazione | Valvola a sfera segmentata con guarnizione gonfiabile AVM | Valvola a sfera convenzionale |
| Metodo di sigillatura | Guarnizione pneumatica gonfiabile | Tenuta fissa convenzionale |
| Sigillatura durante la rotazione | Ritirato | In genere rimane in contatto |
| Usura delle guarnizioni | Attrito ridotto durante il funzionamento | Dipende dal design |
| Applicazione del vuoto | Progettato per la tenuta al vuoto | Dipendente dall'applicazione |
| Scarico | Passaggio prodotto a passaggio totale | Dipende dalla configurazione della valvola |
| Conservazione del prodotto | Design con spazio morto ridotto | Dipende dal design |
| Obiettivo principale | Contenimento e scarico igienico | Isolamento generale |
Un cliente del settore farmaceutico richiedeva una valvola di uscita per un sistema di essiccazione sotto vuoto in cui fosse mantenuto il vuoto Erano entrambi importanti le condizioni ambientali e il raggiungimento di uno scarico affidabile della polvere. Il cliente ha scelto la valvola AVM perché la guarnizione gonfiabile potrebbe ritrarsi prima che il segmento ruotasse, riducendo l'attrito della guarnizione durante l'apertura ripetuta e chiusura.
Il cliente ha particolarmente apprezzato la combinazione tra prestazioni di sigillatura del vuoto e scarico senza ostacoli del prodotto, che ha semplificato il collegamento tra l'essiccatore e l'attrezzatura di raccolta a valle.
Un cliente del settore chimico fine necessitava di una valvola di scarico per un processo con polveri in cui si verificavano perdite di materiale e ritenzione di prodotto erano preoccupazioni. Il cliente ha scelto la configurazione della guarnizione gonfiabile perché la guarnizione poteva essere solo gonfiata durante la posizione chiusa, mentre il passaggio a passaggio totale forniva un percorso di scarico più pulito quando aperto.
Il feedback si è concentrato sul miglioramento del contenimento durante l'isolamento e sulla riduzione dell'accumulo di materiale attorno alla sigillatura zona.
Le valvole sanitarie AVM sono supportate dagli standard sanitari 3-A applicabili, ISO 9001, conformità CE e FDA. Per È possibile selezionare applicazioni farmaceutiche e alimentari, materiale sanitario, finitura superficiale e configurazioni di tenuta in base ai requisiti del processo.

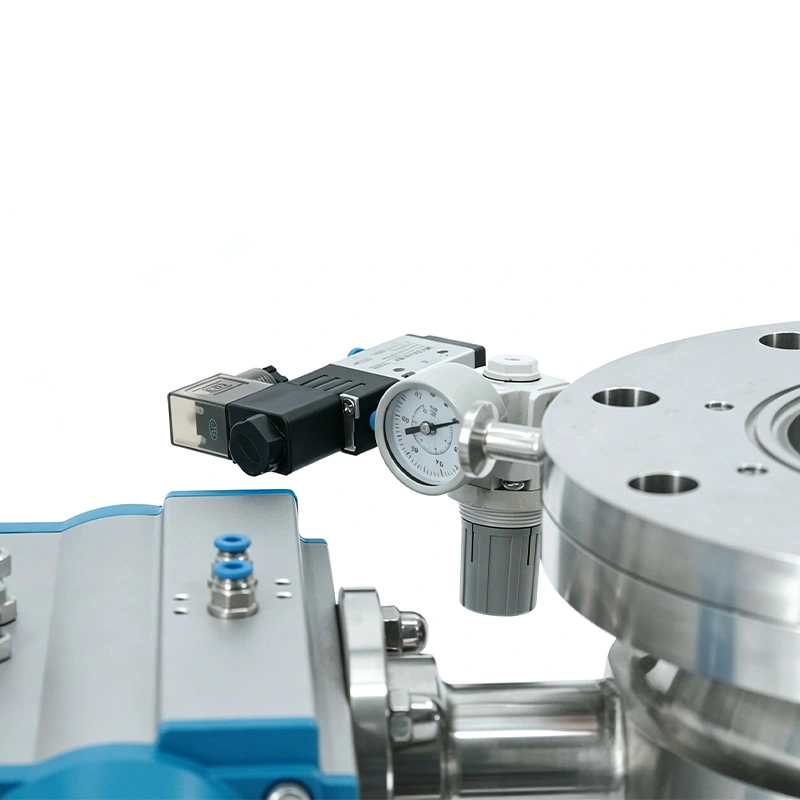

La valvola può anche essere configurata con porte di spurgo, sistemi di regolazione della pressione, sensori di feedback di posizione e componenti di controllo automatizzato per ambienti di processo più esigenti.
La valvola a sfera segmentata con tenuta gonfiabile sanitaria utilizza una tenuta d'aria gonfiabile azionata da un sistema pneumatico. Il la guarnizione si ritrae durante l'apertura e la rotazione, quindi si gonfia dopo la chiusura per stabilire l'interfaccia di tenuta.
La retrazione della guarnizione elimina l'attrito continuo tra la guarnizione e il segmento rotante. Ciò aiuta a ridurre l'usura e può prolungare la durata della guarnizione.
SÌ. La sua capacità di sigillatura del vuoto e il percorso di scarico a passaggio totale lo rendono particolarmente adatto per essiccatori sotto vuoto, essiccatori sottovuoto rotanti ed essiccatori conici.
Il corpo valvola può essere fornito in SS304, SS316L, Duplex 2205 o Titanio TA2, a seconda della resistenza alla corrosione e requisiti di processo.
SÌ. La valvola utilizza un attuatore pneumatico e può essere dotata di feedback di posizione, scatole di finecorsa e altro accessori di controllo per sistemi di processo automatizzati.
Una valvola a sfera convenzionale utilizza generalmente una sfera sferica completa con un foro passante per l'isolamento. Il progetto dell'AVM utilizza una sfera segmentata insieme ad una guarnizione gonfiabile, rendendola più adatta alle applicazioni che richiedono controllo scarico, contenimento igienico e ridotto attrito di tenuta.
