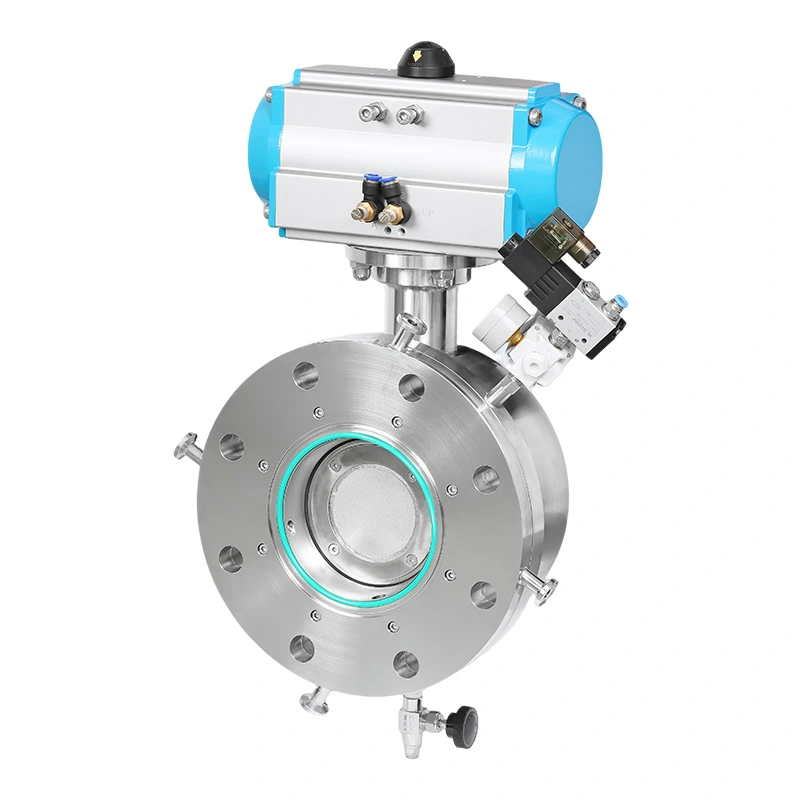

A differenza di una valvola di intercettazione sanitaria convenzionale che potrebbe richiedere la rimozione per la pulizia della cavità, AVM Sanitary La valvola a sfera segmentata di espansione con design del sistema CIP consente al fluido detergente di raggiungere le aree interne critiche durante il ciclo CIP. Ciò aiuta a ridurre l'intervento manuale, abbreviare i tempi di inattività della pulizia e supportare condizioni igieniche ripetibili elaborazione.
La sfera segmentata fornisce un percorso del flusso caratterizzato per una strozzatura stabile e una regolazione del flusso ripetibile. Lo è adatto per applicazioni in cui la valvola deve fare altro oltre alla semplice apertura o chiusura, compreso il dosaggio di liquidi, miscelazione e regolazione del flusso di processo.
La sede di espansione applica una pressione di tenuta controllata contro la sfera segmentata quando la valvola è chiusa. Suo la struttura di espansione aiuta a compensare la normale usura del sedile, i cambiamenti termici e le fluttuazioni di pressione, mantenendolo arresto affidabile durante cicli operativi ripetuti.
Le porte CIP dedicate dirigono la soluzione detergente verso la cavità della valvola, la sfera segmentata e le aree di tenuta. La valvola può quindi essere pulito senza rimuoverlo dalla linea di processo, contribuendo a ridurre il lavoro di smontaggio e di produzione interruzioni.
Durante il normale funzionamento, la sfera segmentata ruota per regolare il flusso del processo.
Quando la valvola a sfera segmentata di espansione sanitaria con sistema CIP è chiusa, la sede di espansione si sposta nella sua tenuta posizione per garantire una chiusura ermetica.
Durante il CIP, la soluzione detergente entra attraverso le porte di pulizia dedicate e raggiunge le aree interne che potrebbero altrimenti sarebbe difficile da pulire. Il ciclo di pulizia rimuove prima il prodotto residuo dalla sfera e dalle aree di tenuta la valvola ritorna al normale funzionamento del processo.
Questo design è particolarmente prezioso per le linee di produzione con frequenti cambi di prodotto e pulizia rigorosa requisiti.
La valvola utilizza acciaio inossidabile SS316L o SS304L, con superfici a contatto con il prodotto rifinite con Ra ≤0,4 μm. L'ottimizzato la geometria interna riduce al minimo le zone morte e la ritenzione del prodotto, facilitando la pulizia e la convalida.
I materiali di tenuta FKM, EPDM e silicone sono disponibili in base alla temperatura, alla compatibilità chimica e al processo requisiti.
Adatto per linee di processo in cui sono richiesti flusso controllato, chiusura igienica e pulizia CIP ripetibile lotti di produzione.
La valvola a sfera segmentata ad espansione sanitaria con sistema CIP può essere integrata in sistemi di processo igienici dove il controllo della contaminazione e la pulibilità sono fondamentali.
Adatto per ingredienti liquidi, fluidi di processo, sistemi di miscelazione e altre applicazioni che richiedono un flusso sanitario regolazione e pulizia in linea.
Il design interno a bassa ritenzione e la funzionalità CIP rendono la valvola adatta ai sistemi igienici di lavorazione lattiero-casearia.
La sfera segmentata fornisce una regolazione controllata del flusso per sistemi di dosaggio di liquidi, miscelazione e trasferimento di materiale.
Il concetto di tenuta ad espansione può essere applicato anche ad apparecchiature di processo sotto vuoto dove è richiesto un isolamento affidabile.
| Parametro | Specifica |
| Tipo di valvola | Valvola a sfera segmentata di espansione sanitaria |
| Progettazione della valvola | Sfera segmentata + Sedile ad espansione |
| Materiale | SS316L/SS304L |
| Finitura superficiale | Ra ≤0,4μm |
| Gamma di dimensioni | DN80–DN300 / 3"–12" |
| Valutazione della pressione | Massimo. 5 bar |
| Temperatura di lavoro | Da -20°C a +150°C |
| Materiali di tenuta | FKM, EPDM, Silicone |
| Connessione | Tri-morsetto, flangia |
| Attuazione | Attuatore pneumatico |
| Pulizia | Sistema CIP integrato |
| Conformità | GMP, FDA, ASME BPE |
| Considerazione | Valvola a sfera segmentata di espansione AVM | Valvola a sfera sanitaria convenzionale |
| Funzione principale | Controllo flusso + intercettazione + CIP | Principalmente isolamento |
| Regolazione del flusso | Palla segmentata | Dipende dal design |
| Progettazione del sedile | Sedile di espansione | Sedile fisso convenzionale |
| Funzione CIP | Integrato | Dipendente dalla configurazione |
| Pulizia | Pulizia in linea | Potrebbe richiedere una procedura di pulizia aggiuntiva |
| Conservazione del prodotto | Design a bassa ritenzione | Dipende dalla struttura interna |
| Automazione | Opzioni pneumatiche/intelligenti | Dipende dalla configurazione |
| Applicazione | Lavorazione igienica critica | Trattamenti sanitari generali |
Un produttore farmaceutico necessitava di una valvola di controllo sanitaria per una linea di processo con frequenti cambi di prodotto. La preoccupazione principale non era solo l'affidabilità della chiusura, ma anche la presenza di residui attorno alla cavità della valvola e alla tenuta l'area potrebbe essere rimossa senza ripetere la rimozione della valvola.
Il cliente ha scelto la configurazione AVM con un sistema CIP integrato. Durante la pulizia, il circuito CIP ha erogato fluido detergente nelle aree interne della valvola, riducendo la necessità di smontaggio manuale. Il feedback del cliente focalizzato su interventi di pulizia più brevi e un cambio lotto più semplice, in particolare se confrontato con un sistema convenzionale valvola che richiede più lavoro di pulizia manuale.
Un cliente del settore alimentare ha utilizzato la valvola in un sistema di dosaggio e miscelazione di liquidi in cui la regolazione stabile del flusso e erano entrambi necessari una pulizia affidabile. La sfera segmentata forniva una regolazione controllata del flusso, mentre l'espansione la sede ha mantenuto una chiusura ermetica durante l'isolamento del processo.
Il cliente ha particolarmente apprezzato il fatto di avere il controllo del flusso e la capacità di pulizia in linea all'interno della stessa valvola configurazione, riducendo il numero di componenti separati richiesti lungo la linea di processo.
Le valvole sanitarie AVM sono supportate dagli standard sanitari 3-A applicabili, ISO 9001, conformità CE e FDA.
La valvola a sfera segmentata per espansione sanitaria può essere configurata per la produzione farmaceutica orientata alle GMP e ASME Sistemi igienici a base BPE, con acciaio inossidabile 316L, finitura superficiale sanitaria e materiali di tenuta idonei disponibile in base alle esigenze del progetto.
La sede di espansione fornisce una pressione di tenuta controllata contro la sfera segmentata e aiuta a compensare la normalità usura della sede e modifiche operative, a supporto di una chiusura affidabile.
SÌ. La sfera segmentata è progettata per una strozzatura stabile e ripetibile, rendendo la valvola adatta al dosaggio e controllo del flusso di processo oltre all'isolamento.
SÌ. Le porte CIP dedicate consentono al fluido detergente di raggiungere la cavità interna e le aree di tenuta senza rimuovere il valvola dalla linea di processo.
SÌ. CIP è standard per la configurazione indicata, mentre i modelli compatibili con SIP possono essere forniti in base al processo temperatura e requisiti di progetto.
È adatto per prodotti farmaceutici, API, biotecnologie, alimenti, bevande, latticini, nutraceutici e prodotti chimici fini elaborazione.
SÌ. La valvola a sfera segmentata ad espansione sanitaria con sistema CIP può essere dotata di un attuatore pneumatico, posizionatore intelligente, sensori di feedback di posizione e controllo dell'elettrovalvola per l'integrazione con PLC, DCS o SCADA sistemi.
