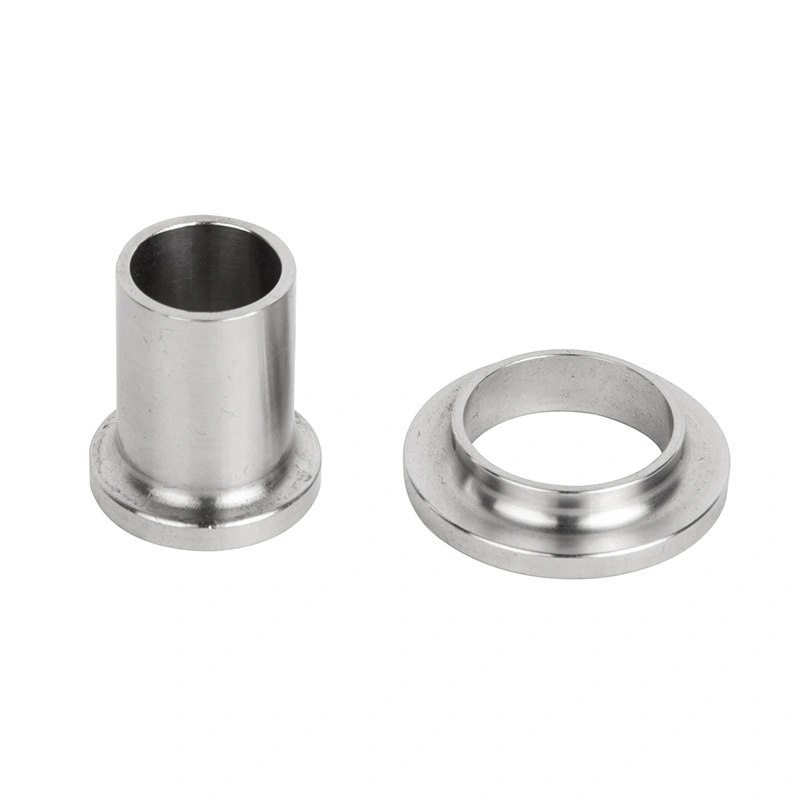

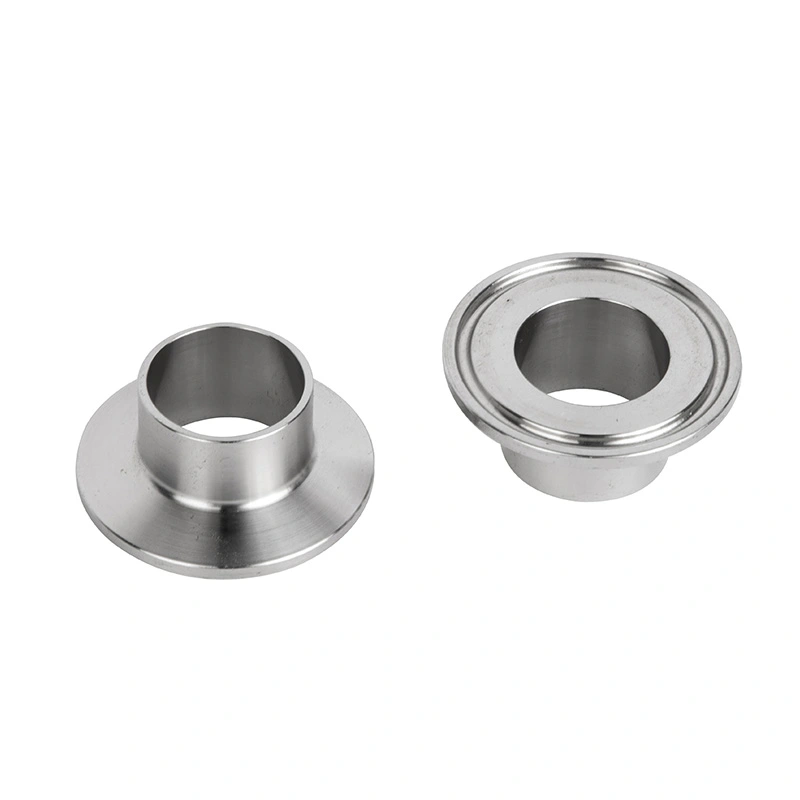

La ghiera igienica BS 4825 è prodotta principalmente in acciaio inossidabile 316L (1.4404) per applicazioni che richiedono buona resistenza alla corrosione, resistenza meccanica e prestazioni igieniche. È disponibile anche un'opzione in acciaio inossidabile 304 disponibile per applicazioni in cui i requisiti dei materiali sono meno impegnativi.
Progettata secondo BS 4825 Parte 3, la ghiera è disponibile nelle dimensioni da 1/2" a 8". È lavorato con precisione la superficie di tenuta e la superficie interna liscia aiutano a ridurre la ritenzione del prodotto e supportano le procedure di pulizia CIP/SIP.
La ghiera AVM segue i requisiti dimensionali associati alle ghiere igieniche BS 4825 Parte 3. È progettato da utilizzare con connessioni a morsetto sanitarie compatibili, consentendo il collegamento di apparecchiature di processo e sezioni di tubazione e scollegato senza tagliare o risaldare il tubo.
Ciò rende la connessione adatta a sistemi in cui vengono effettuate ispezioni regolari, pulizia, sostituzione di componenti o è necessaria la manutenzione dell'attrezzatura.
L'acciaio inossidabile 316L/1.4404 è il materiale standard per applicazioni che richiedono una maggiore resistenza alla corrosione e prestazione igienica. È comunemente selezionato per prodotti farmaceutici, biotecnologici, lattiero-caseari, alimentari e ad elevata purezza sistemi di processo.
L'acciaio inossidabile 304 è disponibile come alternativa per applicazioni adatte in cui il mezzo di processo e le condizioni ambientali non richiedono la resistenza alla corrosione aggiuntiva del 316L.
La selezione del materiale deve basarsi sul mezzo di processo, sui prodotti chimici per la pulizia, sulla temperatura operativa e sui fattori applicabili requisiti del progetto.
La ghiera igienica BS 4825 utilizza una connessione a morsetto sanitario che funziona con una guarnizione e un morsetto compatibili. Questo la configurazione consente di montare e smontare la connessione in tempi relativamente brevi rispetto a quelli permanenti collegamenti saldati.
Per una corretta tenuta, la ghiera, la guarnizione e il morsetto devono essere selezionati come un set compatibile con dimensioni corrispondenti.
Le condizioni della superficie interna di una ghiera sanitaria influiscono direttamente sulla ritenzione del prodotto e sulle prestazioni di pulizia. AVM La ghiera BS 4825 utilizza una superficie interna liscia con una finitura standard di Ra ≤ 0,8 μm.
Il foro liscio riduce le aree in cui possono accumularsi i fluidi di processo e supporta una pulizia e un drenaggio più efficaci. La ghiera può essere incorporata nei sistemi di tubazioni sanitarie utilizzando le procedure CIP e SIP, a condizione che il gruppo completo e i suoi componenti di tenuta sono adatti alle condizioni di pulizia e sterilizzazione specificate.
Per le applicazioni ad elevata purezza, gli acquirenti possono specificare la finitura superficiale e la documentazione richieste prima della produzione.
La ghiera AVM Hygienic BS 4825 è progettata per sistemi di trattamento sanitario in cui la costruzione igienica, il materiale la compatibilità, le condizioni della superficie e la pulibilità sono importanti. Le configurazioni del prodotto possono essere selezionate in base ai requisiti associati agli standard sanitari 3-A, ai principi di progettazione igienica EHEDG e al contatto alimentare FDA requisiti materiali.
I requisiti di conformità applicabili dipendono dal tipo di acciaio inossidabile, dalla finitura superficiale, dal materiale della guarnizione e configurazione completa della connessione. AVM può confermare la documentazione applicabile in base al prodotto specifico e requisiti del progetto.
Per le applicazioni di lavorazione alimentare e lattiero-casearia, la ghiera può essere specificata in base alla normativa sanitaria 3-A applicabile requisiti, tenendo conto delle superfici lisce a contatto con il prodotto, della pulibilità e della connessione igienica progettazione.
La ghiera può essere incorporata, in particolare, nei sistemi di tubazioni progettati in base ai principi di progettazione igienica EHEDG per applicazioni in cui sono richieste bassa ritenzione del prodotto, pulizia efficace e condizioni di processo igieniche.
Per le applicazioni nel settore alimentare e delle bevande che comportano il contatto con il prodotto, è possibile utilizzare materiali e configurazioni di tenuta idonei selezionati in base ai requisiti FDA applicabili. La documentazione specifica della FDA deve essere confermata secondo il materiale e la configurazione della guarnizione forniti.
| Articolo | Specifica |
| Prodotto | Ghiera igienica BS 4825 |
| Standard | BS 4825 Parte 3 |
| Materiale standard | Acciaio inossidabile 316L/1.4404 |
| Materiale opzionale | Acciaio inossidabile 304 |
| Gamma di dimensioni | 1/2"-8" |
| Finitura superficiale | Ra ≤ 0,8 μm |
| Tipo di connessione | Ghiera del morsetto |
| Metodo di sigillatura | Guarnizione Sanitaria Compatibile + Morsetto |
| Pulizia | Compatibile CIP/SIP |
| Requisiti igienici | Configurazione applicabile 3-A / EHEDG / FDA |
| Applicazione | Sistemi di tubazioni igieniche e ad elevata purezza |
Le seguenti dimensioni coprono le dimensioni comuni delle ghiere fornite per applicazioni su tubazioni sanitarie. Gli acquirenti dovrebbero confermare il diametro esterno del tubo richiesto e le dimensioni della connessione prima di ordinare.
| Diametro esterno del tubo | Lunghezza ghiera | Diametro esterno flangia |
| 1/2" (12,7 mm) | 21,5 mm | 25,4 mm |
| 1" (25,4 millimetri) | 21,5 mm | 50,5 mm |
| 2 pollici (50,8 mm) | 21,5 mm | 64,0 mm |
| 3 pollici (76,2 mm) | 21,5 mm | 91,0 mm |
| 4" (101,6 mm) | 21,5 mm | 119,0 mm |
| 6" (152,4 mm) | 28 mm | 167,0 mm |
La ghiera può essere utilizzata in linee di processo sanitarie per il trasferimento di liquidi, collegamenti di apparecchiature e processi puliti sistemi. La sua configurazione a morsetto consente inoltre la rimozione dei componenti collegati per l'ispezione e la manutenzione.
Le applicazioni tipiche includono la lavorazione delle bevande, la produzione di alimenti liquidi, il trasferimento di ingredienti e i servizi sanitari sistemi in cui sono richiesti resistenza alla corrosione e collegamenti dei tubi pulibili.
Le ghiere in acciaio inossidabile 316L sono adatte per latte, panna, yogurt e altri sistemi di lavorazione lattiero-casearia in cui sono igieniche gli allacciamenti e la pulizia frequente fanno parte della normale produzione.
La ghiera igienica BS 4825 può essere installata in apparecchiature sanitarie per la produzione di birra e bevande, comprese le tubazioni connessioni tra serbatoi, pompe, valvole e altri componenti di processo.
Per i sistemi liquidi ad elevata purezza, la superficie interna liscia e la connessione a morsetto sanitario contribuiscono a creare un ambiente facilmente pulibile disposizione delle tubazioni. Il materiale finale, la finitura superficiale, la guarnizione e la procedura di pulizia devono essere selezionati di conseguenza alla specifica del processo.
La ghiera deve corrispondere al diametro esterno effettivo del tubo e alle dimensioni BS 4825 applicabili. Solo la dimensione nominale del tubo non deve essere utilizzato quando si ordinano componenti sostitutivi.
Il 316L è generalmente preferito per i settori più esigenti nel settore sanitario, farmaceutico, biotecnologico, lattiero-caseario e sensibile alla corrosione applicazioni. 304 può essere considerato quando la sua resistenza alla corrosione è sufficiente per l'ambiente di processo.
Una finitura standard Ra ≤ 0,8 μm è adatta per molte applicazioni sanitarie. Progetti con una pulizia più rigorosa i requisiti possono specificare una finitura superficiale più liscia, ove applicabile.
Una ghiera sanitaria richiede una guarnizione e un morsetto compatibili per formare la connessione completa. Le dimensioni e il materiale di questi componenti deve essere controllato insieme per garantire il corretto assemblaggio e tenuta.
Gli acquirenti devono fornire i prodotti chimici per la pulizia, la temperatura, le condizioni di sterilizzazione e il funzionamento previsti ambientale durante la selezione della ghiera e dei componenti di tenuta per i sistemi CIP/SIP.
AVM fornisce puntali sanitari BS 4825 per progetti di tubazioni igieniche che richiedono diverse dimensioni, qualità di materiale, finiture superficiali e configurazioni di connessione.
Per preventivi e conferme tecniche, gli acquirenti possono fornire il diametro esterno del tubo, la qualità del materiale, la quantità, la finitura superficiale, requisiti della guarnizione e applicazione.
Per progetti farmaceutici, biotecnologici, alimentari, lattiero-caseari, bevande e ad elevata purezza, AVM può confermare l'applicabilità configurazione del prodotto e documentazione tecnica disponibile in base ai requisiti specifici dell'ordine.
La ghiera è progettata secondo i requisiti BS 4825 Parte 3 per le ghiere igieniche ed è destinata a dispositivi compatibili sistemi di tubazioni con fascette sanitarie.
Il materiale standard è acciaio inossidabile 316L / 1.4404. L'acciaio inossidabile 304 può anche essere fornito per adatto applicazioni.
La gamma di dimensioni fornita va da 1/2" a 8". Le dimensioni comuni includono 1/2", 1", 2", 3", 4" e 6". Le dimensioni esatte dovrebbero essere confermato rispetto allo standard del tubo richiesto prima di ordinare.
SÌ. La ghiera può essere utilizzata nei sistemi di tubazioni sanitarie farmaceutiche e biotecnologiche quando il materiale selezionato, la finitura superficiale, la guarnizione e la configurazione completa del sistema soddisfano i requisiti igienici del progetto.
La ghiera può essere configurata in base ai requisiti 3-A, EHEDG e FDA applicabili. L'esatta conformità e la documentazione dipendono dal materiale, dalla finitura superficiale, dalla guarnizione e dalla configurazione specifica del prodotto. Gli acquirenti dovrebbero confermare la documentazione richiesta ad AVM prima di ordinare.
La finitura superficiale standard è Ra ≤ 0,8 μm. Se il progetto richiede specifiche di superficie diverse, gli acquirenti dovrebbero farlo indicare la finitura richiesta al momento della richiesta di preventivo.
SÌ. La ghiera può essere incorporata nei sistemi di tubazioni sanitarie compatibili con CIP/SIP. La connessione completa il gruppo, compresa la guarnizione e il morsetto, deve essere adatto alle effettive condizioni di pulizia e sterilizzazione.
La ghiera è il componente di connessione del tubo. In base al progetto è possibile specificare un morsetto e una guarnizione compatibili requisiti. Gli acquirenti devono confermare se necessitano di una ghiera individuale o di un gruppo di connessione completo.
L'acciaio inossidabile 316L è generalmente consigliato per una maggiore resistenza alla corrosione e applicazioni igieniche impegnative. L'acciaio inossidabile 304 può essere utilizzato laddove il mezzo di processo e l'ambiente operativo sono compatibili con il suo materiale proprietà.
