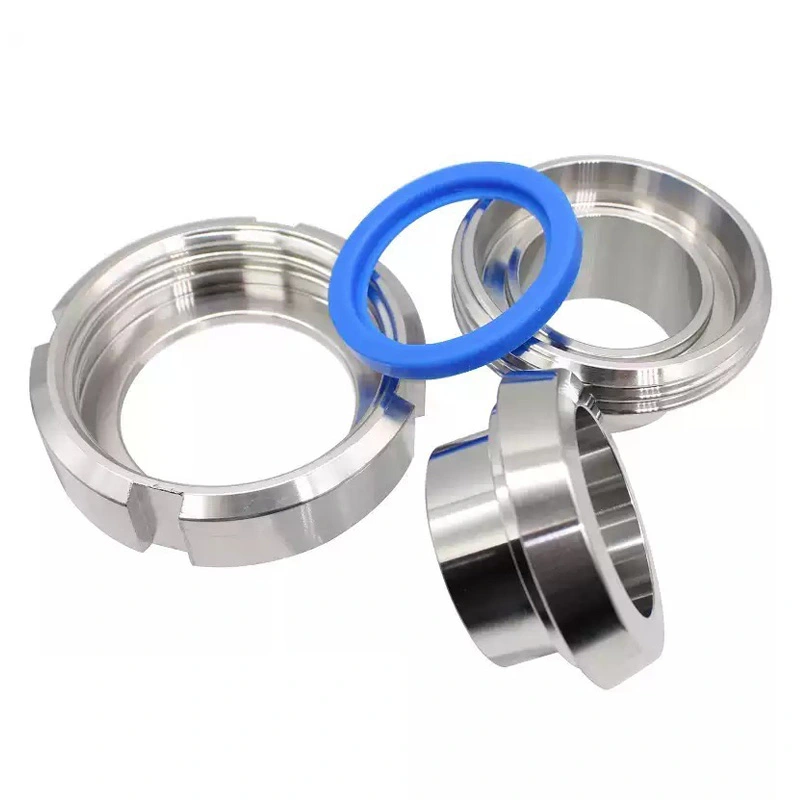

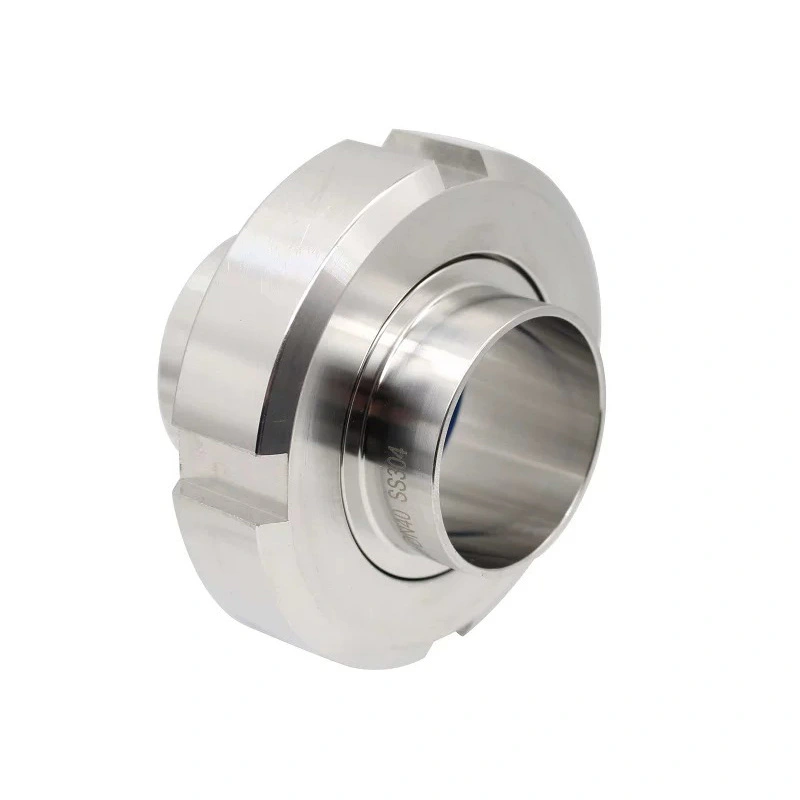

Il raccordo per tubi di unione igienico SMS è realizzato in acciaio inossidabile SUS304 / 1.4301 o SUS316L / 1.4404 e progettato secondo i requisiti del sindacato igienico SMS 1145. Le superfici di connessione e di tenuta lavorate con precisione aiutano mantengono un giunto affidabile mentre la superficie interna liscia riduce la ritenzione del prodotto all'interno della linea di processo.
Il raccordo AVM SMS Union Pipefitting è adatto per i settori lattiero-caseario, alimentare e delle bevande, della produzione di birra, farmaceutico, biotecnologico, cosmetico, e altri sistemi igienici di trattamento dei liquidi, in particolare dove è possibile la pulizia e una comoda manutenzione delle tubazioni sono importanti.
Il raccordo è progettato secondo i requisiti SMS 1145 per i collegamenti delle tubazioni sanitarie. La struttura standardizzata aiuta a facilitare la compatibilità con i componenti sanitari SMS corrispondenti e consente agli ingegneri di costruirne di riparabili sistemi di tubazioni di processo.
Il formato a unione è particolarmente utile per condotte che necessitano di essere aperte periodicamente per la sostituzione delle apparecchiature, ispezione, pulizia o modifica della linea di processo.
AVM offre opzioni di materiali SUS304/1.4301 e SUS316L/1.4404.
SUS304 è adatto per applicazioni di lavorazione sanitaria generale dove la resistenza alla corrosione standard è sufficiente. SUS316L offre una maggiore resistenza alla corrosione ed è comunemente selezionato per prodotti farmaceutici, biotecnologici, lattiero-caseari e ambienti di processo più esigenti.
La selezione del materiale dovrebbe considerare il mezzo di processo, i prodotti chimici per la pulizia, la temperatura operativa e i fattori applicabili requisiti del settore.
Condizioni di installazione diverse richiedono modalità di collegamento diverse. AVM SMS Union Pipefitting può essere fornito nelle configurazioni con bocchettone filettato, bocchettone saldato e bocchettone maschio/femmina.
Ciò consente agli acquirenti di selezionare la struttura di connessione in base alle tubazioni esistenti, all'interfaccia dell'apparecchiatura, metodo di installazione e requisiti di manutenzione.
L'interfaccia di tenuta è una delle considerazioni più importanti nella scelta di un raccordo sanitario. Utilizzo dei sindacati AVM SMS superfici di tenuta lavorate con precisione e materiali di tenuta sanitari compatibili per contribuire a ridurre le perdite durante le normali operazioni operazione.
I materiali di tenuta disponibili includono EPDM, FKM, PTFE e silicone, consentendo di selezionare la configurazione di tenuta in base al mezzo di processo e alle condizioni operative.
La finitura superficiale standard è Ra ≤ 0,8 μm. La superficie interna liscia aiuta a ridurre le aree in cui possono penetrare i fluidi di processo rimangono e supportano le procedure di pulizia nei sistemi di tubazioni igieniche.
| Articolo | Specifica |
| Prodotto | Raccordo per tubi di unione SMS igienico |
| Standard | SMS 1145 |
| Gamma di dimensioni | DN10 – DN100 |
| Materiale | AISI 304/1.4301, AISI 316L/1.4404 |
| Materiale della guarnizione | EPDM/FKM/PTFE/Silicone |
| Finitura superficiale standard | Ra ≤ 0,8 μm |
| Tipi di connessione | Bocchettone Filettato / Bocchettone Saldato / Bocchettone Maschio-Femmina |
| Pulizia | Compatibile CIP/SIP |
| Applicazione | Sistemi di tubazioni di processo igieniche |
La struttura di unione consente di separare i componenti collegati senza tagliare la tubazione. Questo è utile quando pompe, valvole, strumenti, serbatoi o altre apparecchiature di processo richiedono ispezione o sostituzione.
Per gli stabilimenti che effettuano una regolare manutenzione della produzione, un raccordo rimovibile può ridurre il lavoro richiesto accedere alle singole sezioni del sistema di tubazioni.
La connessione deve essere assemblata utilizzando la guarnizione e il metodo di serraggio corretti. Dovrebbe essere un serraggio eccessivo evitato perché potrebbe danneggiare i componenti di tenuta o compromettere le prestazioni della connessione.
Il raccordo igienico per tubi SMS può essere incorporato nei sistemi di tubazioni sanitarie utilizzando la pulizia CIP e SIP procedure, a condizione che il materiale e la guarnizione selezionati siano compatibili con i prodotti chimici di pulizia, la temperatura, pressione e condizioni di sterilizzazione.
I collegamenti sanitari devono fornire qualcosa di più della semplice giunzione meccanica. La loro geometria interna, struttura di tenuta, la finitura superficiale e la selezione dei materiali influenzano la pulizia e il controllo della contaminazione.
Il raccordo per tubi di unione igienico SMS AVM utilizza un percorso del flusso interno liscio e una struttura in acciaio inossidabile per ridurre ritenzione del prodotto e supporto della lavorazione igienica.
Per progetti farmaceutici, biotecnologici, alimentari e lattiero-caseari, gli acquirenti dovrebbero valutare l'intero gruppo di tubazioni, compresi tubi, raccordi, guarnizioni, valvole, qualità della saldatura e procedure di pulizia, piuttosto che valutare il sindacale in maniera indipendente.
I raccordi SMS sono adatti per le linee di processo lattiero-caseario utilizzate per latte, panna, yogurt e altri prodotti lattiero-caseari liquidi. Il la struttura di connessione rimovibile è utile per le apparecchiature che richiedono ispezione e pulizia regolari.
L'unione può essere utilizzata nella produzione di bevande, nella lavorazione di alimenti liquidi, nel trasferimento di ingredienti e nell'utilità sanitaria tubazioni dove sono richiesti collegamenti pulibili.
Nelle apparecchiature per la produzione della birra, i raccordi possono collegare serbatoi, pompe, valvole e tubazioni di processo consentendo la selezione componenti da rimuovere per la manutenzione.
La struttura in acciaio inossidabile AISI 316L e i materiali di tenuta compatibili rendono il raccordo adatto per le tubazioni di processo pulite utilizzate strutture farmaceutiche e biotecnologiche. I requisiti del materiale finale e della superficie devono essere selezionati in base la specifica specifica del processo.
L'unione può essere applicata a linee di lavorazione di liquidi sanitari per cosmetici e prodotti chimici idonei ove sono necessarie resistenza alla corrosione, pulibilità e connessioni manutenibili.
| Materiale della guarnizione | Considerazione tipica sulla selezione |
| EPDM | Adatto per molte applicazioni sanitarie generiche e a base acqua |
| FKM | Adatto dove è richiesta una maggiore resistenza chimica e alla temperatura |
| PTFE | Adatto per requisiti esigenti di compatibilità chimica |
| Silicone | Comunemente selezionato per applicazioni che richiedono una tenuta sanitaria flessibile |
| Base di selezione | Mezzo di processo, temperatura, pressione, prodotti chimici per la pulizia e condizioni di sterilizzazione |
Il materiale di tenuta effettivo deve essere confermato rispetto al mezzo di processo e alle condizioni operative prima di ordinare.
La gamma disponibile è DN10–DN100. La dimensione del raccordo deve corrispondere al collegamento del tubo o dell'apparecchiatura esistente anziché essere selezionati solo in base alla portata prevista.
SUS304 è adatto per molte applicazioni sanitarie generali, mentre SUS316L è normalmente preferito per una maggiore corrosione resistenza e condizioni di processo igieniche più impegnative.
Le configurazioni filettate, saldate e maschio/femmina soddisfano diversi requisiti di installazione. Gli acquirenti dovrebbero controllare il interfaccia della pipeline esistente prima di selezionare l'unione.
EPDM, FKM, PTFE e silicone hanno caratteristiche diverse di resistenza chimica e alla temperatura. Il sigillo dovrebbe essere selezionati in base al processo effettivo e alle condizioni di pulizia.
AVM fornisce raccordi per tubi di unione igienici SMS in diverse dimensioni, gradi di acciaio inossidabile, configurazioni di connessione, e materiali di tenuta per progetti di tubazioni di processo igieniche.
Quando richiedono un preventivo, gli acquirenti possono fornire la dimensione DN, il grado del materiale, il tipo di connessione, il materiale della guarnizione, quantità, finitura superficiale e applicazione.
Per quanto riguarda i prodotti lattiero-caseari, alimentari, bevande, farmaceutici, biotecnologici, cosmetici e altri progetti di processi puliti, AVM può confermarlo la configurazione adeguata e la documentazione tecnica disponibile in base ai requisiti specifici dell'ordine.
Il prodotto è progettato secondo i requisiti del sindacato igienico SMS 1145 ed è destinato ai sanitari compatibili sistemi di tubazioni di processo.
Le opzioni di materiale standard sono SUS304/1.4301 e SUS316L/1.4404. Dovrebbe essere selezionato il grado appropriato in base al mezzo di processo e ai requisiti di corrosione.
La gamma di dimensioni standard va da DN10 a DN100. La dimensione richiesta deve essere abbinata al tubo sanitario esistente e collegamento dell'apparecchiatura.
Le opzioni disponibili includono EPDM, FKM, PTFE e silicone. Il materiale corretto dipende dal mezzo di processo, temperatura, pressione, prodotti chimici per la pulizia e condizioni di sterilizzazione.
SÌ. Il raccordo può essere incorporato in sistemi sanitari compatibili CIP/SIP, a condizione che sia selezionata la guarnizione il materiale e il gruppo di connessione completo sono adatti alle effettive condizioni di pulizia e sterilizzazione.
Una connessione saldata crea un giunto permanente del tubo, mentre un'unione fornisce una connessione rimovibile. I sindacati SMS lo sono particolarmente utile laddove le apparecchiature o le sezioni della tubazione devono essere regolarmente ispezionate, sostituite o smontate.
Non tutte le applicazioni farmaceutiche richiedono la stessa configurazione del materiale. Tuttavia, comunemente viene selezionato SUS316L per ambienti di processo esigenti, igienici e sensibili alla corrosione. Dovrebbe essere determinato il grado finale del materiale secondo le specifiche del processo.
La finitura superficiale standard è Ra ≤ 0,8 μm. Se un progetto richiede specifiche di superficie diverse, questo dovrebbe essere confermato con AVM prima della produzione.
Il tempo di produzione standard è di 7-10 giorni. Il programma effettivo dipende dalla quantità dell'ordine, dalla disponibilità del materiale, specifiche del prodotto e requisiti di personalizzazione. Gli ordini urgenti devono essere confermati con AVM prima dell'ordinazione.
I termini standard sono il deposito del 30% e il saldo del 70% prima della spedizione tramite T/T o L/C. Gli ordini di piccolo valore dovrebbero essere pagati per intero prima della produzione.
I prodotti sono imballati in modo sicuro in casse di carta e legno per il trasporto internazionale. Disposizioni di imballaggio può essere confermato in base alla quantità dell'ordine e ai requisiti di spedizione.
