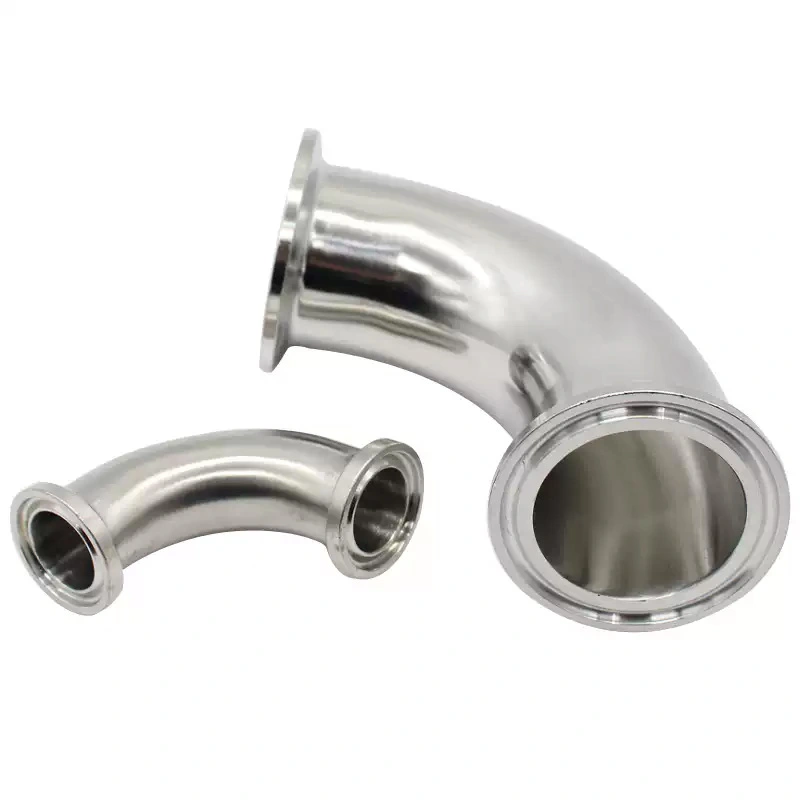

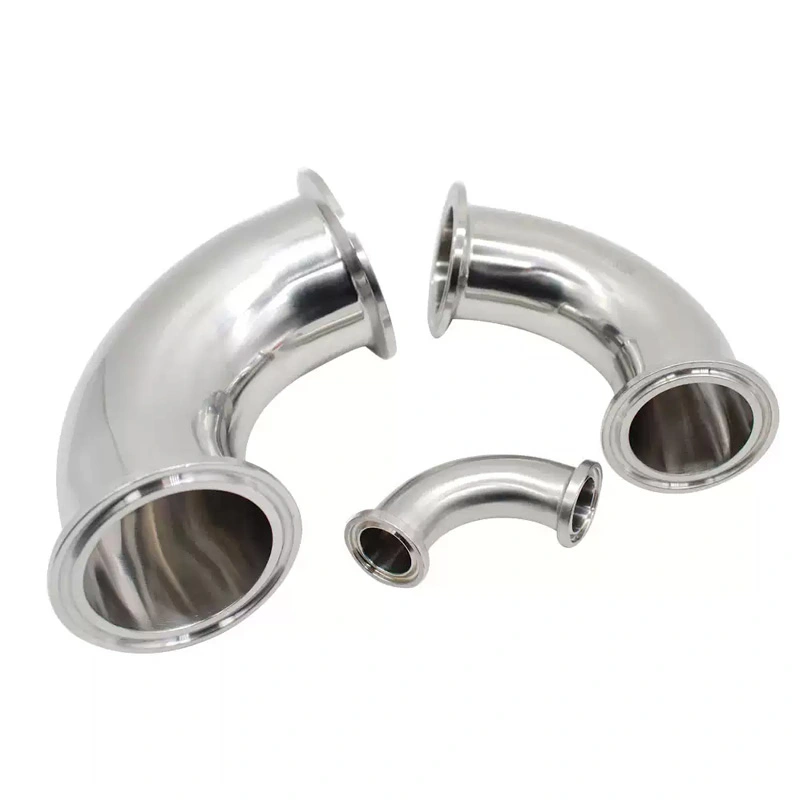

Basata sui raccordi igienici DIN 11852 e sulla serie di tubi DIN 11850, la gamma di tubi e gomiti DIN igienici in acciaio inossidabile copre gomiti a 45°, gomiti a 90° e curve di ritorno a 180°, con saldatura di testa, morsetto DIN e connessione filettata DIN opzioni. Il foro interno liscio aiuta a ridurre l'accumulo di prodotto e favorisce una pulizia e un drenaggio efficienti durante il funzionamento del processo di routine.
Per i sistemi che richiedono una maggiore pulizia della superficie, è disponibile l'elettrolucidatura per ottenere una finitura superficiale interna di Ra ≤ 0,4 μm. I raccordi possono anche essere integrati in sistemi di tubazioni compatibili CIP/SIP secondo la requisiti dell'installazione del processo completo.
La gamma di tubi e gomiti igienici AVM segue i requisiti dimensionali DIN per supportare un'installazione coerente componenti di tubazioni sanitarie compatibili. I raccordi DIN 11852 possono essere abbinati alla serie di tubi DIN 11850, aiutando gli acquirenti semplificare la selezione dei componenti durante la progettazione o l'estensione delle condotte di processo sanitario.
SUS304 / 1.4301 è adatto per applicazioni sanitarie generali dove buona resistenza alla corrosione e meccanica sono richieste prestazioni. SUS316L / 1.4404 fornisce una maggiore resistenza alla corrosione ed è più appropriato per ambienti di processo farmaceutici, biotecnologici, ad elevata purezza e chimicamente impegnativi.
Disposizioni di tubi diverse richiedono configurazioni di raccordi diverse. AVM fornisce gomiti a 45° per una direzionalità graduale modifiche, gomiti a 90° per percorsi standard ad angolo retto e curve di ritorno a 180° per tubazioni compatte a forma di U arrangiamenti.
Le opzioni di connessione includono connessioni a saldare di testa, a morsetto DIN e filettate DIN, consentendo la selezione dei raccordi in base al metodo di installazione, ai requisiti di manutenzione e alla configurazione delle tubazioni esistenti.
Le condizioni della superficie interna di un raccordo sanitario influiscono direttamente sull'efficienza della pulizia e sulla ritenzione del prodotto. AVM Il gomito e il tubo igienici DIN in acciaio inossidabile utilizzano un foro interno liscio per ridurre al minimo le irregolarità della superficie dove i mezzi di processo potrebbero accumularsi.
La finitura superficiale standard è Ra ≤ 0,8 μm, mentre l'elettrolucidatura può fornire una finitura interna di Ra ≤ 0,4 μm quando è necessaria una superficie più liscia.
La struttura con spazio morto ridotto facilita la pulizia e il drenaggio e può essere utilizzata nei sistemi di processo incorporando le procedure CIP e SIP. Le effettive condizioni di pulizia e sterilizzazione devono essere valutate di conseguenza al sistema di tubazioni completo e ai fluidi di processo.
| Articolo | Specifica |
| Tipo di prodotto | Gomito e tubo igienici DIN in acciaio inossidabile |
| Norma di montaggio | DIN 11852 |
| Norma del tubo | DIN11850 |
| Materiale | AISI 304/1.4301, AISI 316L/1.4404 |
| Angoli disponibili | 45°, 90°, 180° |
| Raggio di piegatura | Raggio lungo 1,5 D |
| Tipi di connessione | Saldatura di testa, morsetto DIN, connessione filettata DIN |
| Dimensioni del tubo | DN10 – DN200 |
| Finitura superficiale standard | Ra ≤ 0,8 μm |
| Superficie elettrolucidata | Ra ≤ 0,4 μm Opzionale |
| Progettazione interna | Foro interno liscio |
| Pulizia | Compatibile CIP/SIP |
| Applicazione | Sistemi di tubazioni igieniche e ad elevata purezza |
I raccordi sono adatti per tubazioni sanitarie utilizzate per latte, bevande, ingredienti alimentari liquidi, salse e altro fluidi di processo. Le superfici interne lisce aiutano a ridurre la ritenzione del materiale e semplificano la pulizia ordinaria.
La struttura in acciaio inossidabile AISI 316L e l'elettrolucidatura opzionale rendono i raccordi adatti per tubazioni di processo ad alta pulizia utilizzato negli impianti farmaceutici e biotecnologici. Possono essere incorporati nelle linee di processo dove controllati sono necessarie le condizioni della superficie e la pulizia CIP/SIP.
Il gomito e il tubo igienici DIN in acciaio inossidabile possono essere utilizzati per la lavorazione del latte, la manipolazione della panna, la produzione di yogurt e altre applicazioni lattiero-casearie che richiedono collegamenti igienici e un'affidabile resistenza alla corrosione.
I raccordi possono essere utilizzati anche in processi puliti e sistemi di tubazioni ad elevata purezza dove la ritenzione del prodotto è bassa e sono lisci le superfici interne e la compatibilità dimensionale coerente sono criteri di selezione importanti.
La scelta corretta del gomito e del tubo deve tenere conto del diametro del tubo, dell'angolo di piegatura, del tipo di connessione e del materiale grado e la finitura superficiale richiesta. Il raccordo selezionato deve corrispondere alle dimensioni e allo standard di connessione di la condotta sanitaria esistente.
Per le installazioni saldate, è necessario utilizzare appropriate procedure di saldatura sanitaria per mantenere l'integrità e pulizia del percorso del flusso interno. Per i collegamenti a morsetto, è necessario selezionare guarnizioni e morsetti compatibili in base alle condizioni del processo.
Durante la manutenzione, è necessario ispezionare la superficie interna per rilevare eventuali graffi, corrosione, depositi o altre condizioni che potrebbero compromettere le prestazioni igieniche. Le procedure di pulizia dovrebbero essere stabilite in base al mezzo effettivo e requisiti di processo.
Per i progetti che richiedono standard igienici riconosciuti, AVM può fornire configurazioni e documentazione del prodotto in base alle esigenze applicative del cliente. È possibile prendere in considerazione i requisiti 3-A, EHEDG e FDA nella scelta dei materiali, delle finiture superficiali, dei componenti di tenuta e della configurazione complessiva delle tubazioni sanitarie.
La documentazione di certificazione o conformità deve essere confermata con AVM in base al modello di prodotto specifico, requisiti di materiale, finitura e ordine anziché essere assunti per ogni configurazione.
| Requisito dell'acquirente | Configurazione consigliata |
| Tubazioni sanitarie generali | SUS304/1.4301 |
| Maggiore resistenza alla corrosione | SUS316L/1.4404 |
| Elaborazione igienica standard | Ra ≤ 0,8 μm |
| Maggiore pulizia della superficie | Elettrolucidato, Ra ≤ 0,4 μm |
| Installazione permanente di tubazioni | Saldatura di testa |
| Facile smontaggio e manutenzione | Morsetto DIN |
| Attacco sanitario filettato | Connessione filettata DIN |
| Cambio di direzione della tubazione di 90° | Gomito a 90° |
| Cambio di direzione graduale | Gomito a 45° |
| Percorso di ritorno compatto | Curva di ritorno a 180° |
Quando si acquistano gomiti e tubi sanitari, la compatibilità dimensionale è importante tanto quanto la scelta del materiale. DIN La norma 11852 fornisce le specifiche del raccordo, mentre la norma DIN 11850 definisce la serie di tubi igienici corrispondente.
L'utilizzo di componenti DIN compatibili aiuta a ridurre i problemi di installazione causati da disallineamenti dimensionali e lo rende più facile per i team di ingegneri configurare i sistemi di tubazioni sanitarie. Per i progetti di sostituzione, gli acquirenti dovrebbero confermare le dimensioni del tubo esistente e i requisiti di connessione prima di ordinare.
AVM supporta progetti di tubazioni sanitarie con diversi tipi di materiali, dimensioni, angoli, metodi di connessione e superficie requisiti di finitura. Gli acquirenti possono fornire la dimensione DN richiesta, la qualità del materiale, l'angolo del gomito, il tipo di connessione e la superficie finitura e applicazione al momento della richiesta di preventivo.
Per progetti personalizzati o di elevata purezza, AVM può confermare il materiale applicabile e la documentazione tecnica in conformità alla configurazione finale.
Le opzioni di materiale standard sono SUS304/1.4301 e SUS316L/1.4404. SUS316L è generalmente preferito applicazioni che richiedono una maggiore resistenza alla corrosione o una maggiore pulizia.
La gamma di prodotti copre da DN10 a DN200. La dimensione richiesta deve essere selezionata in base al diametro e al flusso del tubo requisiti del sistema di tubazioni sanitarie.
AVM fornisce curve di ritorno da 45°, 90° e 180°. Il gomito a 90° è comunemente utilizzato per i cambi di direzione standard, mentre Le configurazioni a 45° e 180° vengono selezionate in base al layout specifico della tubazione.
SÌ. La finitura superficiale interna standard è Ra ≤ 0,8 μm e una finitura elettrolucidata opzionale di Ra ≤ 0,4 μm è disponibile per applicazioni che richiedono una superficie interna più liscia.
SÌ. Il design igienico è compatibile con i sistemi di processo CIP/SIP. Tuttavia, la temperatura effettiva, chimica la concentrazione, la frequenza di pulizia e le condizioni di sterilizzazione devono essere valutate rispetto al sistema completo configurazione.
Le opzioni disponibili includono saldatura di testa, morsetto DIN e connessione filettata DIN. Gli acquirenti dovrebbero selezionare la connessione sulla base degli standard esistenti della pipeline e dei requisiti di manutenzione.
Il tempo di produzione standard è di 7-10 giorni. Il programma di consegna effettivo dipende dalla quantità dell'ordine e dal prodotto specifiche, disponibilità dei materiali e requisiti di personalizzazione. Gli ordini urgenti possono essere confermati con AVM prima di ordinare.
I termini di pagamento standard sono il deposito del 30% e il saldo del 70% prima della spedizione tramite T/T o L/C. Gli ordini di piccolo valore dovrebbero essere pagato per intero prima della produzione.
I prodotti sono imballati in modo sicuro in casse di carta e legno per il trasporto internazionale. L'imballaggio può essere organizzati in base alle dimensioni del prodotto, alla quantità dell'ordine e ai requisiti di spedizione.
