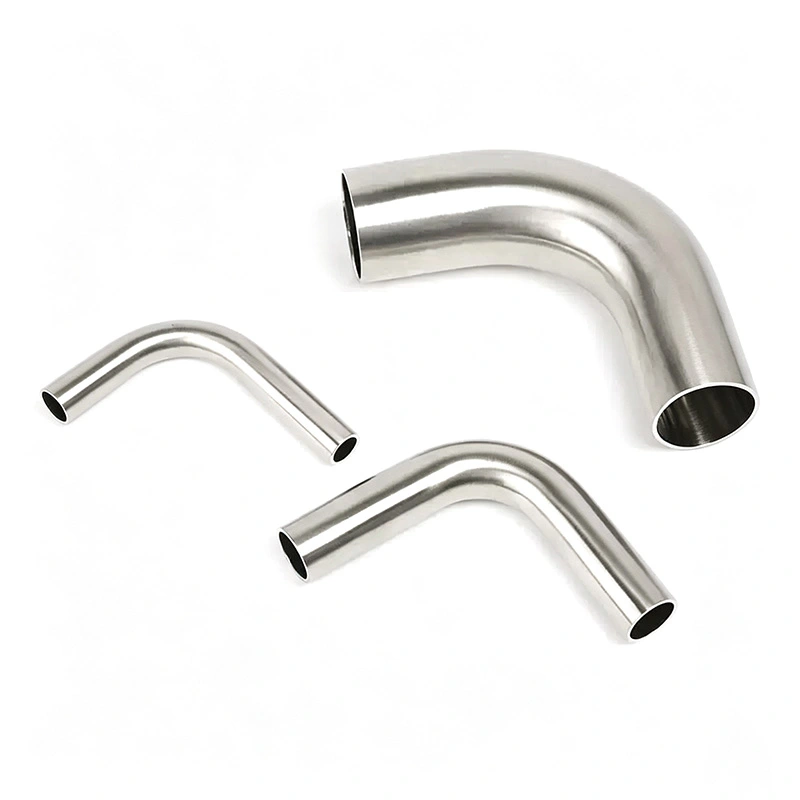

Il gomito e il tubo a 90° BPE per sanitari in acciaio inossidabile sono adatti per sistemi di processo nel settore biofarmaceutico, biotecnologia, farmaceutica, alimenti e bevande, prodotti lattiero-caseari, semiconduttori, cosmetici e altri prodotti ad elevata purezza industrie. Può essere fornito per applicazioni che richiedono norme igieniche ASME BPE, 3-A, EHEDG e FDA requisiti, soggetti al materiale selezionato, alla finitura, alla configurazione e alla documentazione applicabile.
AVM fornisce configurazioni a 45°, 90° e 180°, con opzioni di connessione con saldatura di testa e Tri-Clamp per diversi layout delle tubazioni sanitarie.
I gomiti AVM in acciaio inossidabile sanitario sono disponibili nelle configurazioni a 45°, 90° e 180°. L'opzione 45° viene utilizzata dove è necessario un cambio graduale della direzione della tubazione, mentre il gomito a 90° è adatto per tubazioni perpendicolari connessioni. La curva di ritorno a 180° consente alla tubazione di invertire la direzione all'interno di un layout di processo compatto.
Il gomito a 90° è disponibile nelle configurazioni 1.0D a corto raggio e 1.5D a lungo raggio, consentendo agli ingegneri di selezionare il geometria appropriata in base allo spazio di installazione disponibile e ai requisiti delle tubazioni.
Il raccordo è disponibile con connessioni a saldare di testa e Tri-Clamp. I collegamenti saldati di testa garantiscono un'igiene permanente giunto per tubazioni di processo fisse, mentre le connessioni Tri-Clamp consentono installazione, smontaggio, ispezione e manutenzione.
La selezione della connessione deve basarsi sul sistema di tubi esistente, sullo standard di tubazione applicabile, sul metodo di installazione, e requisiti di manutenzione.
Il sistema sanitario a gomito e tubo copre tubi con diametro esterno da 1/2" a 6". Questa gamma permette l'integrazione dei raccordi in diverse configurazioni di tubazioni di processo, da linee più piccole ad elevata purezza a sistemi di trasferimento di fluidi più grandi.
I gomiti sanitari AVM sono realizzati in acciaio inossidabile ASTM A270 TP304L o TP316L. TP304L è adatto a molti applicazioni di trattamento sanitario generale, mentre TP316L offre una migliore resistenza alla corrosione per i più esigenti ambienti di processo e applicazioni ad elevata purezza.
La selezione del materiale dovrebbe considerare il mezzo di processo, la temperatura, le condizioni di corrosione, la pulizia requisiti e specifiche di progetto applicabili.
Il foro interno è realizzato con una superficie liscia progettata per ridurre la ritenzione del prodotto e garantire una maggiore pulizia percorso del flusso. L'opzione di lucidatura meccanica standard raggiunge Ra ≤ 0,51 μm (20 μin), mentre le versioni elettrolucidate può raggiungere Ra ≤ 0,38 μm (15 μin).
Una finitura superficiale controllata è particolarmente importante nelle applicazioni in cui il prodotto residuo è microbico la contaminazione o una pulizia difficile possono influire sulla qualità della produzione.
La struttura interna è progettata per ridurre al minimo le fessure e le aree in cui i fluidi di processo possono rimanere dopo lo scarico. Questo supporta una pulizia più efficace e aiuta a ridurre il materiale residuo durante il cambio di processo.
Il design è adatto per sistemi che utilizzano procedure CIP e SIP, soggetto alla configurazione completa del sistema e condizioni operative.
Il gomito e il tubo BPE a 90° in acciaio inossidabile sanitario sono progettati per applicazioni di tubazioni di processo ad elevata purezza con riferimento ai requisiti ASME BPE. Selezione dei materiali, finitura superficiale, dimensioni, connessioni e fabbricazione i requisiti possono essere specificati in base ai requisiti del progetto.
La progettazione sanitaria è adatta per sistemi di lavorazione igienici in cui si applicano i principi di progettazione igienica 3-A ed EHEDG richiesto. Superfici interne lisce, ritenzione ridotta del prodotto e applicazioni di supporto edilizio drenabili dove la pulibilità e il controllo della contaminazione sono importanti.
Il raccordo può essere configurato per applicazioni che richiedono la conformità dei materiali relativa alla FDA, in base alla selezione materiali di tenuta, materiali a contatto con il prodotto e documentazione applicabile. Gli acquirenti devono specificare la FDA richiesta documentazione o requisiti di conformità prima dell'ordine.
Per progetti che richiedono certificazione formale o documentazione di conformità specifica, AVM può confermare l'ASME applicabile Requisiti BPE, 3-A, EHEDG e FDA in base alla configurazione effettiva del prodotto.
Il gomito sanitario viene utilizzato nelle tubazioni di processo ad elevata purezza per la produzione farmaceutica e biofarmaceutica, compresi trasferimento di fluidi, sistemi di formulazione, distribuzione di acqua purificata, collegamenti di apparecchiature di processo e altro applicazioni igieniche.
Le applicazioni tipiche includono sistemi di fermentazione, tubazioni di bioreattori, distribuzione di fluidi puliti, recipienti di processo, sistemi di campionamento e altre apparecchiature biotecnologiche in cui il controllo della contaminazione è importante.
Il raccordo può essere installato in tubazioni sanitarie per latticini, bevande, alimenti liquidi, succhi, birra e altro sistemi di lavorazione alimentare dove sono richieste superfici lisce e una pulizia efficace.
Il gomito è adatto per tubazioni di fluidi ad elevata purezza in applicazioni relative ai semiconduttori in cui la superficie è controllata sono importanti la finitura, la qualità del materiale in acciaio inossidabile e i percorsi del flusso a bassa ritenzione.
Il raccordo può essere utilizzato anche in sistemi di utilità pulita e con fluidi ad elevata purezza dove collegamenti igienici e controllati sono necessarie superfici interne.
| Articolo | Specifica |
| Tipo di prodotto | Gomito e tubo BPE sanitario in acciaio inossidabile |
| Angoli del gomito | 45°, 90°, 180° |
| Raggio di 90° | Raggio corto 1.0D / Raggio lungo 1.5D |
| Materiale | ASTM A270 TP304L/TP316L |
| Standard | ASME BPE |
| Requisiti igienici | 3-A / EHEDG / Requisiti relativi alla FDA |
| Connessione | Saldatura di testa/Tri-Clamp |
| Dimensioni del tubo | Diametro esterno 1/2"–6". |
| Finitura superficiale meccanica | Ra ≤ 0,51 μm (20 μpollici) |
| Finitura superficiale elettrolucidata | Ra ≤ 0,38 μm (15 μpollici) |
| Progettazione interna | Foro liscio/completamente drenabile |
| Conservazione del prodotto | Ridotto al minimo |
| Pulizia | Compatibile con CIP |
| Sterilizzazione | Compatibile con SIP |
| Applicazioni tipiche | Farmaceutico, Biotecnologie, Alimentari e Bevande, Semiconduttori, Cosmetici |
Gli acquirenti dovrebbero selezionare TP304L o TP316L in base al mezzo di processo e alle condizioni di corrosione. Per i più esigenti applicazioni di elevata purezza o corrosive, TP316L è comunemente considerato dove si trova la sua maggiore resistenza alla corrosione richiesto.
Il diametro esterno del tubo deve corrispondere al sistema di tubazioni di processo esistente. Gli acquirenti devono confermare la dimensione richiesta prima di effettuare l'ordine evitare problemi di installazione o raccordi di transizione aggiuntivi.
Le connessioni con saldatura di testa e Tri-Clamp soddisfano diversi requisiti di installazione. La saldatura di testa è adatta per il permanente sistemi di tubazioni, mentre Tri-Clamp è più conveniente laddove è necessario scollegare frequentemente le apparecchiature ispezione o manutenzione.
La finitura superficiale deve essere selezionata in base agli effettivi requisiti di pulizia del processo. Meccanico la lucidatura può soddisfare molte applicazioni sanitarie, mentre l'elettrolucidatura è adatta per progetti che richiedono un livello inferiore rugosità superficiale e condizioni superficiali di elevata purezza migliorate.
Per i progetti farmaceutici, biotecnologici, di semiconduttori e altri progetti regolamentati, gli acquirenti devono confermare se il il progetto richiede ASME BPE, 3-A, EHEDG, conformità relativa alla FDA, certificati dei materiali o ispezioni specifiche documentazione prima della produzione.
AVM fornisce tubi e gomiti a 90° BPE in acciaio inossidabile sanitario per sistemi di tubazioni di processo igieniche e di elevata purezza. I prodotti possono essere configurati in base alla qualità del materiale, all'angolo, al raggio, alle dimensioni del tubo, al tipo di connessione, alla finitura superficiale, e i requisiti sanitari applicabili.
Per i progetti con severi requisiti di documentazione, AVM può confermare i materiali applicabili e i documenti di conformità in base alla configurazione del prodotto finale. Ciò consente agli acquirenti di definire i requisiti tecnici prima della produzione anziché modificare le specifiche delle tubazioni dopo la consegna.
Il gomito e il tubo a 90° BPE in acciaio inossidabile sanitario AVM sono disponibili in acciaio inossidabile ASTM A270 TP304L e TP316L. TP304L è adatto per applicazioni igieniche generali, mentre TP316L è preferito per applicazioni che richiedono livelli più elevati resistenza alla corrosione o condizioni di processo di elevata purezza più impegnative.
La curva sanitaria è disponibile con superfici interne lucidate meccanicamente o elettrolucidate. Lucidatura meccanica può raggiungere Ra ≤ 0,51 μm (20 μin), mentre l'elettrolucidatura può raggiungere Ra ≤ 0,38 μm (15 μin). La finitura appropriata può essere selezionato in base ai requisiti di pulizia e rugosità superficiale del sistema di processo.
AVM fornisce gomiti e tubi sanitari BPE nelle dimensioni da 1/2" a 6" OD. Gli acquirenti devono confermare il tubo richiesto diametro esterno e standard dimensionale applicabile per garantire la compatibilità con le tubazioni sanitarie esistenti sistema.
SÌ. Il gomito sanitario a 90° è disponibile nelle configurazioni 1.0D a corto raggio e 1.5D a lungo raggio. L'appropriato il raggio può essere selezionato in base al layout della tubazione, allo spazio di installazione disponibile e ai requisiti del processo.
Il prodotto è disponibile con connessioni a saldare di testa e Tri-Clamp. I collegamenti con saldatura di testa sono adatti per il permanente tubazioni igieniche, mentre le connessioni Tri-Clamp facilitano l'installazione, lo smontaggio, l'ispezione e la manutenzione.
