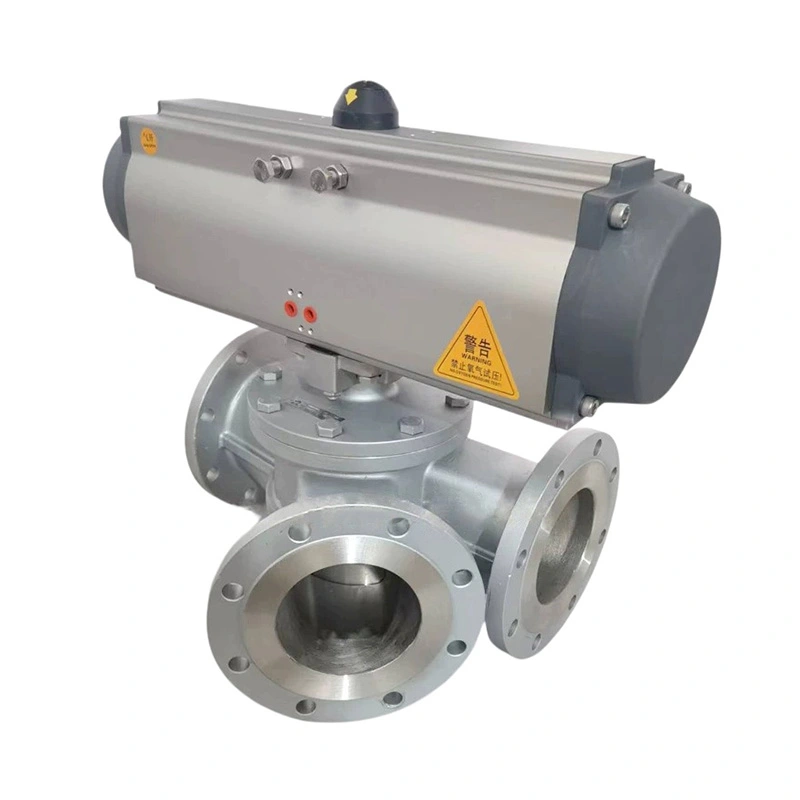

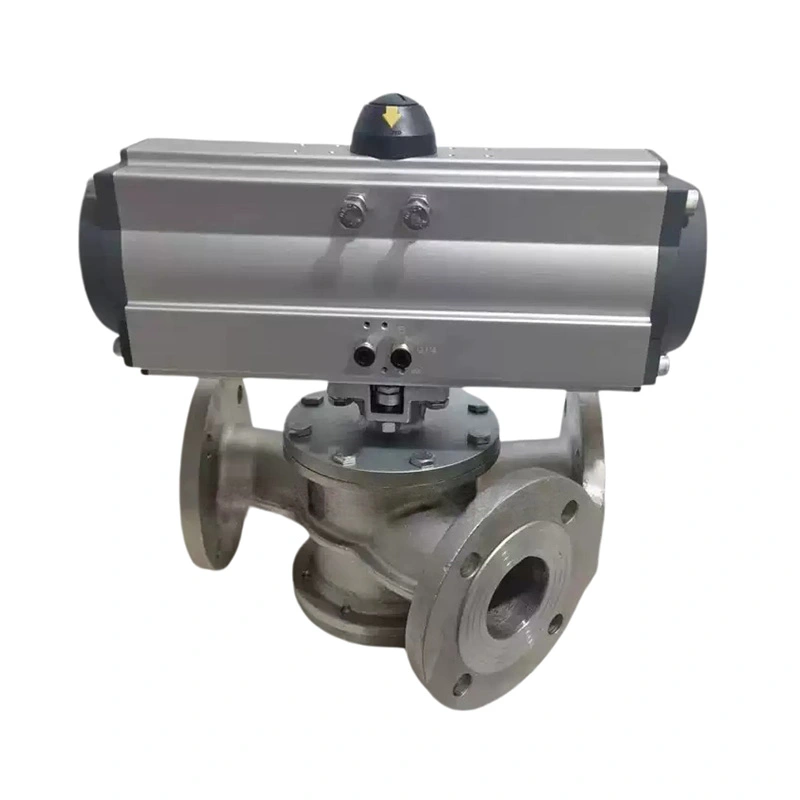

Con attuazione pneumatica, feedback di posizione e meccanismo di deviazione rotante, il deviatore pneumatico sanitario a 3 vie Valve For Powder fornisce un instradamento rapido e ripetibile dei materiali per i settori farmaceutico, alimentare, chimico, plastico e delle batterie e altri sistemi di lavorazione di materiali sfusi.
La valvola deviatrice pneumatica sanitaria a 3 vie per polvere può dirigere il materiale da una linea di trasporto a una delle due destinazioni a valle. Questa configurazione è utile quando una fonte di polvere alimenta più tramogge, silos, miscelatori o macchine per la lavorazione.
Lo stesso principio può essere configurato per la convergenza del flusso, consentendo al materiale proveniente da due fonti diverse di entrare in uno solo linea di trasporto a valle.
Questa flessibilità riduce la necessità di più valvole di isolamento individuali e semplifica il routing automatizzato dei materiali sistemi.
L'attuatore pneumatico ruota l'elemento deviatore interno tra posizioni preimpostate in base ad un segnale proveniente dal sistema di controllo.
Un'elettrovalvola controlla l'attuatore, mentre gli interruttori di finecorsa integrati confermano la posizione effettiva della valvola. Il il segnale di feedback può essere collegato a un sistema PLC o DCS, consentendo all'attrezzatura di trasporto di procedere solo dopo il il percorso di flusso richiesto è stato confermato.
Ciò è particolarmente utile per il dosaggio automatizzato e il trasferimento di polveri controllato da ricette.
Il design della piastra rotante fornisce una struttura di commutazione semplice per il trasporto comune di polvere e granuli applicazioni. La sua struttura compatta consente un'integrazione efficiente nelle linee di processo esistenti.
La configurazione del cilindro rotante fornisce una diversa disposizione del flusso interno per le applicazioni che richiedono specifiche angoli di commutazione o caratteristiche del flusso di materiale.
Entrambe le configurazioni possono essere personalizzate in base alle condizioni di trasporto, alle proprietà dei materiali e all'installazione requisiti.

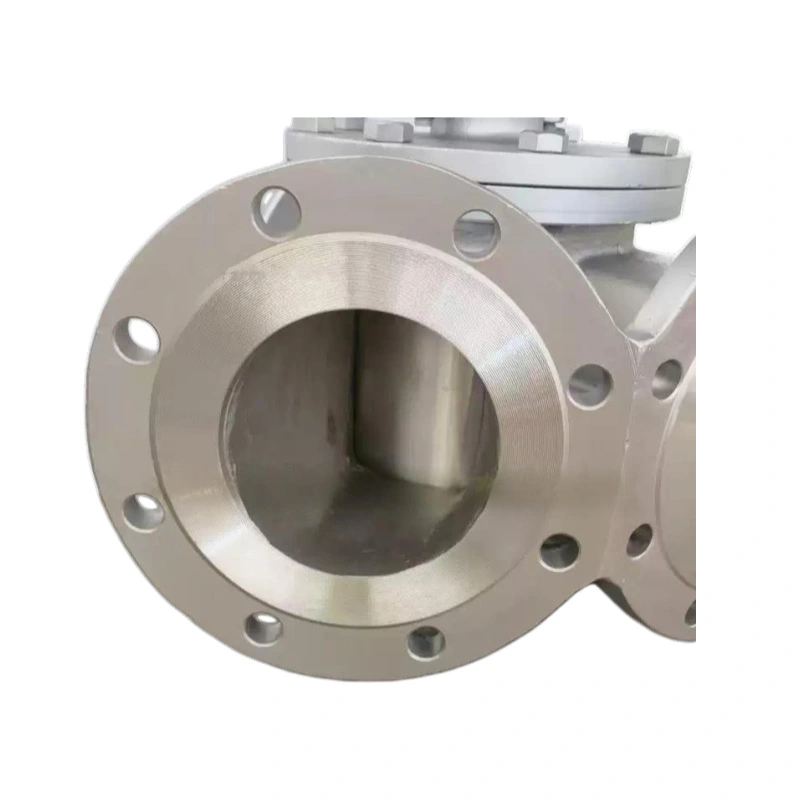

Il percorso del flusso interno è progettato per ridurre le transizioni brusche e la resistenza non necessaria durante il passaggio del materiale la valvola.
Questo aiuta a ridurre:
Perdita di pressione, a supporto di un trasporto pneumatico efficiente.
Ritenzione del materiale, riducendo la polvere residua all'interno della valvola.
Degradazione del prodotto, contribuendo a proteggere granuli e pellet fragili.
Rischio di blocco, in particolare durante il trasferimento continuo del materiale.
Per le applicazioni sanitarie, le superfici interne possono essere rifinite fino a Ra 0,6 μm (400#).
Le configurazioni standard includono angoli di commutazione di 30° e 45°, mentre possono esserlo disposizioni di uscita personalizzate realizzati per adattarsi a specifici layout di impianti.
La Valvola Deviatrice Pneumatica Sanitaria a 3 Vie per Polveri può quindi essere installata tra linee di trasporto, tramogge, silos e apparecchiature di lavorazione senza richiedere modifiche importanti al sistema complessivo di movimentazione dei materiali.
La valvola deviatrice AVM è progettata per gestire polveri, granuli, pellet, scaglie e miscele polvere-granuli.
I materiali tipici includono polveri farmaceutiche e API, farina, zucchero, amido, polveri chimiche, pellet di plastica, materiali per batterie al litio, minerali, cemento e ceneri volanti.
Utilizzato per trasferire API, eccipienti e polveri farmaceutiche tra linee di trasporto, serbatoi di stoccaggio e lavorazione apparecchiature supportando al contempo la selezione automatizzata del percorso.
Adatto per farina, zucchero, amido, ingredienti nutrizionali e altri materiali sfusi secchi in cui la costruzione è igienica e sono necessari percorsi controllati.
Utilizzato per instradare catodo, anodo, grafite e altri materiali di nuova energia tra diversi processi di lavorazione o stoccaggio punti.
Adatto per indirizzare pellet di plastica, resina e altri materiali granulari verso diversi processi di produzione o stoccaggio sistemi.
Utilizzato nei settori della chimica fine, del cemento, minerario, metallurgico e in altri settori che richiedono una commutazione affidabile di rinfuse secche materiali.
| Parametro | Specifica |
| Tipo di valvola | Valvola deviatrice pneumatica sanitaria a 3 vie |
| Dimensione della valvola | DN50–DN300 (2"–12") |
| Pressione di esercizio | 0,15–0,6 MPa |
| Temperatura di lavoro | Da -20°C a +250°C |
| Tipo di deviatore | Piatto rotante/cilindro rotante |
| Angolo di commutazione | 30°/45° |
| Applicazione | Scarico per gravità e trasporto pneumatico |
| Attuazione | Pneumatico/Manuale/Elettrico Opzionale |
| Materiale del corpo | SS304, SS316L, acciaio al carbonio (WCB) |
| Connessione | Flangiato |
| Standard di flangia | ANSI B16.5 Classe 150, GB, DIN |
| Supporti adatti | Polveri, Granuli, Pellet, Scaglie, Miscele Polvere-Granuli |
| Finitura contatto prodotto | Fino a Ra 0,6μm |
Per le linee di produzione automatizzate la valvola può essere dotata di attuatore pneumatico, elettrovalvola, posizionatore indicatore, sensori di prossimità e integrazione di controllo PLC/DCS. Per ambienti specifici, AVM può anche fornire finiture sanitarie lucidate a specchio, configurazioni di grado farmaceutico, tenuta ad alta pressione e antideflagrante pacchetti di attuatori.
Un produttore farmaceutico aveva bisogno di trasferire un flusso di polvere tra due linee di lavorazione secondo diverse ricette di produzione. La commutazione manuale ha creato un ulteriore coinvolgimento dell'operatore e ha aumentato le possibilità di aver selezionato il percorso di trasporto sbagliato.
AVM ha fornito una valvola deviatrice pneumatica a 3 vie con controllo del solenoide e feedback di posizione. La valvola è stata integrata con il PLC del cliente in modo che il percorso di trasporto possa essere selezionato automaticamente. Il feedback dei clienti si è concentrato su un cambio di percorso più coerente, conferma della posizione della valvola prima del trasporto e riduzione degli interventi manuali.
Un produttore di materiali di nuova energia aveva bisogno di una linea di trasporto per fornire diverse destinazioni di stoccaggio per le batterie a secco materiali. Il cliente era preoccupato per i residui di polvere all'interno della valvola di commutazione che potevano compromettere i lotti successivi.
AVM ha configurato la valvola con un passaggio interno ottimizzato e un trattamento superficiale sanitario. Dopo l'installazione, il il cliente ha evidenziato una minore ritenzione del materiale, un passaggio più agevole da una destinazione all'altra e una pulizia più semplice durante cambio di materiale.
| Requisito | Valvola deviatrice a 3 vie AVM | Valvola di intercettazione standard |
| Direzione del flusso | Percorsi multipli | Normalmente un percorso |
| Commutazione automatica | SÌ | Principalmente isolamento |
| Feedback sulla posizione | Disponibile | Dipendente dalla configurazione |
| Integrazione PLC | Supportato | Dipendente dalla configurazione |
| Percorso della polvere | Progettato appositamente | Funzione non primaria |
| Trasporto multilinea | Adatto | Richiede più valvole |
| Funzionamento pneumatico | Disponibile | Disponibile a seconda del tipo |
La valvola deviatrice pneumatica sanitaria a 3 vie per polvere viene utilizzata per reindirizzare automaticamente il materiale tra diversi vie di trasporto. Può essere configurato come un ingresso/due uscite o due ingressi/una uscita.
SÌ. La struttura sanitaria SS316L e le superfici lucidate a contatto con il prodotto possono essere selezionate per prodotti farmaceutici e altro applicazioni igieniche.
SÌ. L'attuazione pneumatica, il controllo del solenoide e il feedback della posizione possono essere integrati con i sistemi PLC/DCS.
È adatto per polveri, granuli, pellet, scaglie e miscele polvere-granuli, comprese polveri farmaceutiche, ingredienti alimentari, pellet di plastica e materiali per batterie.
Utilizzano diverse strutture interne del deviatore per adattarsi a diverse caratteristiche di flusso, angoli di commutazione e requisiti di movimentazione dei materiali. AVM può consigliare la configurazione adeguata in base al sistema di trasporto.
SÌ. Gli standard delle flange, le disposizioni delle uscite e gli angoli di commutazione possono essere configurati in base alle esigenze del cliente trasporto requisiti di layout e attrezzature.
