A differenza delle valvole di isolamento che arrestano semplicemente il flusso del materiale, la valvola deviatrice sanitaria di tipo Y di AVM per polvere sfusa secca si concentra sulla commutazione del percorso del flusso, sul controllo della ritenzione del materiale e sull'efficienza del trasporto. Il suo interno aerodinamico il passaggio aiuta a ridurre l'accumulo di polvere e la perdita di pressione, rendendolo adatto per sistemi pneumatici automatizzati e a gravità sistemi di trasporto.
La spina interna ruota per collegare l'ingresso con una delle due uscite. Ciò consente agli operatori o un controllo automatizzato sistema per selezionare diverse destinazioni a valle in base alla sequenza produttiva.
Il corpo a Y fornisce transizioni fluide tra le porte, aiutando le polveri a muoversi attraverso la valvola senza turbolenze inutili o angoli interni acuti.
L'attuatore pneumatico consente il rapido passaggio da un percorso di trasporto all'altro e può essere collegato alla produzione basata su PLC sistemi. Ciò rende la valvola adatta al dosaggio automatizzato, al trasporto multilinea e al controllo di ricette produzione.

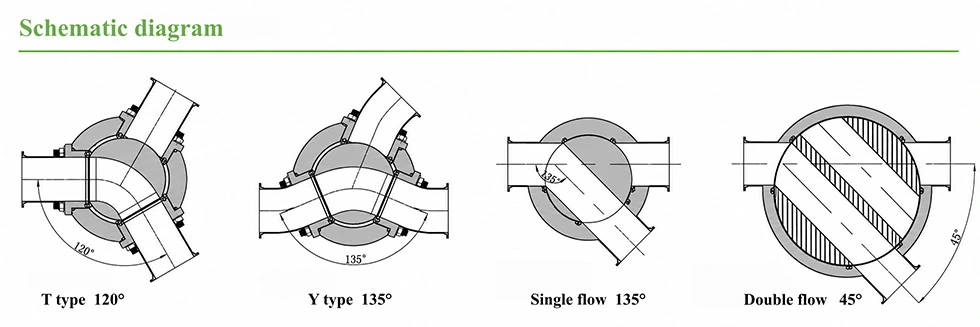

AVM fornisce diversi design dei canali interni in base alle caratteristiche del materiale e ai requisiti del processo.
Disponibile con angoli di flusso di 120° o 135°, questa configurazione consente all'ingresso di comunicare con l'uscita o di essere isolato. Il passaggio interno curvo aiuta a ridurre al minimo la ritenzione del materiale e la perdita di pressione.
Il tappo a canale singolo fornisce un passaggio del flusso relativamente diretto, rendendolo adatto per le applicazioni che lo richiedono semplice deviazione del materiale e trasferimento efficiente della polvere.
Il design a doppio canale è destinato ai materiali più abrasivi. Con angoli di commutazione più piccoli di circa 30° o 45°, l'otturatore richiede una rotazione limitata durante il funzionamento.
Per prodotti altamente abrasivi, il tappo può essere ruotato di 180° durante la manutenzione per utilizzare una superficie non usurata. Questo aiuta a prolungare la durata utile dei componenti e a ridurre la frequenza di sostituzione.
L'accumulo di polvere all'interno di una valvola deviatrice può causare contaminazione incrociata, scarico incoerente e aumento requisiti di pulizia.
AVM utilizza transizioni interne uniformi per ridurre al minimo gli angoli acuti in cui potrebbero accumularsi materiali sfusi secchi. Il design aiuta mantenere un percorso di trasporto più coerente riducendo al contempo le perdite di pressione inutili.
Per le applicazioni farmaceutiche e alimentari, sono disponibili superfici lucidate a contatto con il prodotto e materiali di tenuta conformi alla FDA disponibile.
La valvola deviatrice sanitaria di tipo Y per polvere sfusa secca può essere prodotta in SS304, SS316L, titanio TA2 o Duplex 2205, a seconda della corrosione, dell'abrasione e dei requisiti di processo.
Per le applicazioni sanitarie, le superfici a contatto con il prodotto possono raggiungere Ra <0,6 μm. PTFE, EPDM, silicone e conformi FDA Sono disponibili materiali di tenuta FKM.
Possono essere fornite anche configurazioni compatibili con CIP/SIP per applicazioni che richiedono pulizia e igiene semplificate controllo del processo.
Utilizzato per il trasferimento API e HPAPI, il caricamento, lo scarico delle polveri, i sistemi di contenimento e la produzione di compresse o capsule linee in cui è necessario selezionare automaticamente diverse destinazioni di processo.
Adatto per materiali in grafite, catodo e anodico in cui è necessario un percorso controllato e protezione di polveri di alto valore importante.
Utilizzato per latte in polvere, farina, zucchero, additivi alimentari e ingredienti nutrizionali trasferiti tra silos, tramogge e attrezzature per il trattamento.
La configurazione a doppio canale può essere selezionata per prodotti chimici speciali e solidi sfusi abrasivi soggetti a usura interna la resistenza è una considerazione importante.
| Parametro | Specifica |
| Tipo di valvola | Valvola deviatrice sanitaria di tipo Y |
| Dimensione nominale | 2"–12" (DN50–DN300) |
| Materiale del corpo | SS304, SS316L, TA2, Duplex 2205 |
| Finitura superficiale | Ra <0,6μm |
| Angolo di flusso | 90°, 120°, 135° |
| Operazione | Attuatore pneumatico |
| Valutazione della pressione | Da -0,1 MPa a +0,6 MPa |
| Materiale della guarnizione | PTFE, EPDM, silicone, FKM conformi alla FDA |
| Tipo di connessione | Tri-clamp, flangia, saldatura |
| Pulizia | Compatibile CIP/SIP Opzionale |
| Standard di connessione | DIN, SMS, 3A, ISO, BS |
| Considerazione | Valvola deviatrice di tipo Y AVM | Valvola di isolamento standard |
| Funzione principale | Devia il materiale tra i percorsi | Interrompe o consente il flusso |
| Percorsi di sbocco | Due prese selezionabili | Normalmente uno |
| Cambio automatico del percorso | SÌ | Limitato |
| Trasporto delle polveri | Ottimizzato | Dipendente dall'applicazione |
| Controllo della direzione del flusso | Disponibile | Non la sua funzione primaria |
| Produzione multilinea | Adatto | Richiede valvole aggiuntive |
| Opzioni di materiali abrasivi | Disponibile duplex 2205/TA2 | Dipende dal design |
Un produttore farmaceutico aveva bisogno di trasferire un flusso di polvere a due diverse linee di lavorazione secondo il lotto di produzione. La disposizione precedente richiedeva più valvole di isolamento, il che ne aumentava il numero punti di connessione e operazioni di pulizia.
AVM ha fornito una valvola deviatrice di tipo Y con attuazione pneumatica. Il cliente ha integrato l'attuatore nel sistema PLC in modo che la destinazione del trasporto possa essere selezionata automaticamente. Il feedback dei clienti si è concentrato sul percorso più semplice commutazione, meno operazioni manuali e trasferimento di polvere più coerente tra i lotti di produzione.
Un processore di materiale per batterie richiedeva una valvola deviatrice per convogliare la polvere abrasiva tra due magazzini a valle sistemi. Il cliente era particolarmente preoccupato per l'usura interna perché la valvola avrebbe funzionato ripetutamente in condizioni di materiale abrasivo.
AVM ha consigliato la configurazione a doppio canale con un'opzione di materiale resistente all'usura. Il cliente ha evidenziato il design della spina reversibile come vantaggio pratico per la manutenzione, poiché la spina potrebbe essere ruotata durante la manutenzione utilizzare una superficie meno usurata e prolungare la vita operativa.
Le soluzioni di valvole sanitarie AVM possono essere configurate con materiali di tenuta conformi alla FDA e supporto di design igienici Produzione orientata alle GMP. Le configurazioni applicabili possono essere fornite anche con qualità 3-A, CE e ISO 9001 e documentazione di conformità.
Reindirizza il materiale da un ingresso a due uscite selezionabili, consentendo il passaggio automatico tra i diversi percorsi di trasporto o lavorazione.
La valvola di deviazione di tipo Y sanitaria per polvere sfusa secca è adatta per polveri, granuli, pellet e altri liquidi a flusso libero materiali sfusi secchi. Sono disponibili configurazioni resistenti all'usura per prodotti abrasivi.
SÌ. L'attuazione pneumatica consente l'integrazione della valvola con PLC e altri sistemi automatizzati di controllo del processo.
L'acciaio inossidabile SS316L è generalmente preferito per i componenti a contatto con il prodotto nelle applicazioni farmaceutiche igieniche.
SÌ. CIP/SIP-compatible configurations are available according to the process and sanitary requirements.
I materiali di tenuta in PTFE, EPDM, silicone e FKM conformi alla FDA possono essere selezionati in base al prodotto e al funzionamento condizioni.
