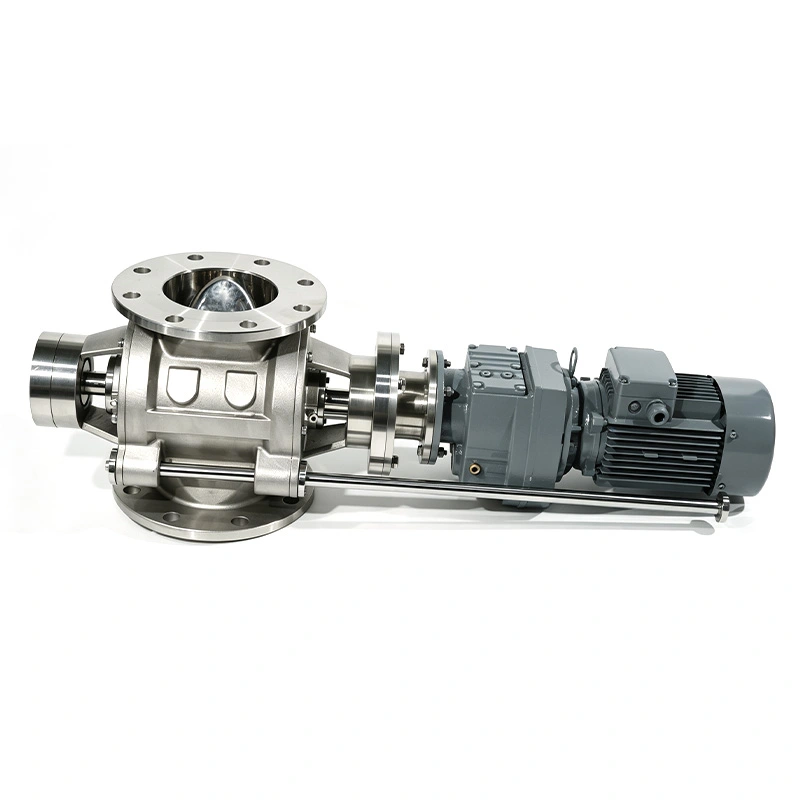

Per le linee di lavorazione sanitarie, gli acquirenti in genere si concentrano sui tempi di pulizia, sul rischio di contaminazione del prodotto, sull'accuratezza dell'alimentazione, prestazioni di tenuta e tempi di inattività per manutenzione. La valvola rotativa Airlock a pulizia rapida sanitaria AVM risolve questi problemi requisiti con una struttura a pulizia rapida senza attrezzi, superfici lucidate a contatto con il prodotto, rimozione rapida del rotore e riallineamento preciso del rotore dopo il rimontaggio.
La valvola rotativa Airlock a pulizia rapida sanitaria è progettata per uno smontaggio e una pulizia rapidi senza complicazioni strumenti. I meccanismi di smontaggio o bloccaggio rapido ad apertura rapida forniscono accesso diretto al rotore e ai componenti interni, aiutando gli operatori a completare l'ispezione e la pulizia con tempi di inattività inferiori.
Un sistema di posizionamento dedicato aiuta il rotore e le piastre terminali a ritornare nella posizione corretta durante il riassemblaggio. Questo riduce il lavoro di regolazione dopo la pulizia e aiuta a mantenere prestazioni operative costanti.

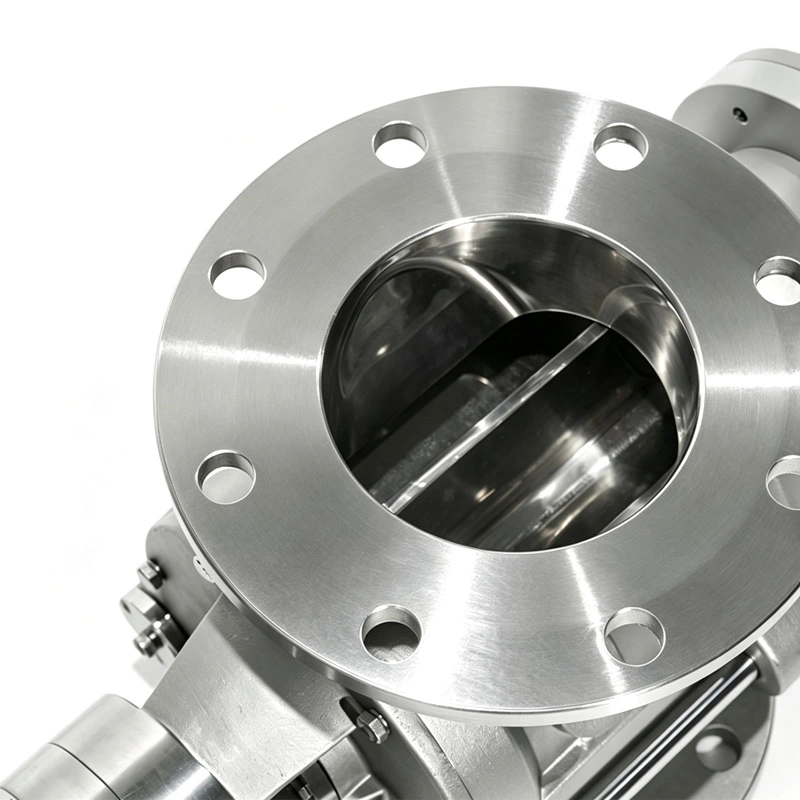

Le superfici a contatto con il prodotto sono disponibili con una finitura lucida di Ra < 0,4 μm, che contribuisce a ridurre la ritenzione del materiale e semplificare la pulizia. I componenti a contatto con i media possono essere realizzati in SS304 o SS316L, a seconda delle esigenze livello di resistenza alla corrosione e condizioni di processo.
Il rotore multi-pala fornisce uno scarico del materiale continuo e controllato mantenendo la separazione della pressione tra apparecchiature a monte e a valle. Ciò rende la valvola adatta sia alla pressione positiva che al vuoto sistemi di trasporto pneumatico.
L'azione di trasporto rotatorio trasferisce delicatamente polveri e granuli attraverso le tasche del rotore. Rispetto a più metodi di trasporto aggressivi, questo aiuta a ridurre i danni alle particelle e a mantenere il materiale più coerente caratteristiche durante l'alimentazione continua.
Il materiale entra nella valvola rotativa attraverso l'ingresso e riempie le tasche tra le palette del rotore. Mentre il rotore gira, il materiale viene trasportato verso l'uscita e scaricato a velocità controllata.
Allo stesso tempo, il rotore fornisce una funzione di camera d'aria tra l'ingresso del materiale e il sistema di trasporto. Questo aiuta mantenere il differenziale di pressione richiesto per il trasporto pneumatico fornendo al contempo una fornitura continua di materiale.
Lo stesso principio di funzionamento può essere utilizzato sotto silos, tramogge, silos di stoccaggio e altre attrezzature per la movimentazione dei materiali dove sono richiesti uno scarico controllato e un flusso affidabile.

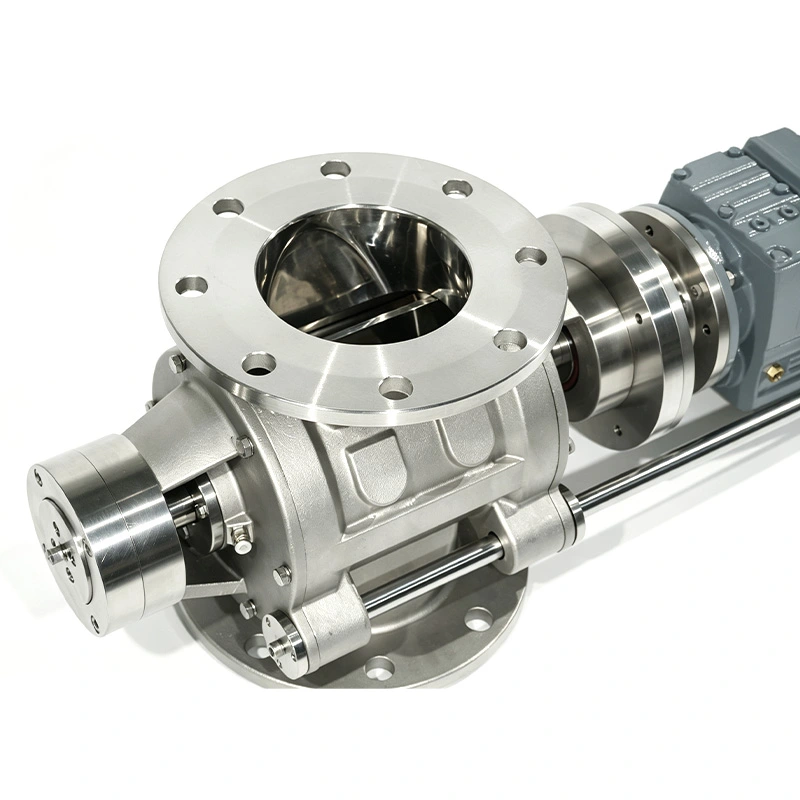

Il rotore e i componenti interni possono essere rimossi senza strumenti convenzionali, consentendo l'accesso agli operatori aree a contatto con il prodotto direttamente per la pulizia e l'ispezione.
Dopo la pulizia, il sistema di posizionamento aiuta ad allineare accuratamente il rotore e la piastra terminale. Questo aiuta a ridurre tempo di rimontaggio e riduce al minimo il rischio di posizionamento errato.
La combinazione di smontaggio rapido, pulizia facile e riassemblaggio semplificato consente alle squadre di manutenzione di restituire il valvola per una manutenzione più rapida, il che è particolarmente importante per le linee di produzione che richiedono una sanificazione frequente.
Adatto per polveri e granuli generici che richiedono alimentazione e scarico affidabili.
Fornisce ulteriori opzioni di regolazione per applicazioni con diverse caratteristiche e capacità del flusso di materiale requisiti.
Progettato per applicazioni in cui sono richieste una gestione più fluida del materiale e migliori caratteristiche di riempimento delle tasche.
Adatto per polveri fini e applicazioni in cui è importante una ridotta ritenzione del materiale o un volume controllato delle tasche.
Le configurazioni del rotore possono essere selezionate in base alle proprietà del materiale, alla produttività richiesta e alle condizioni di processo.
AVM fornisce diversi materiali e configurazioni di tenuta per soddisfare i requisiti di lavorazione sanitaria.
Il corpo a contatto con il prodotto può essere realizzato in SS316L o SS304, mentre i componenti non a contatto con il prodotto possono utilizzare SS304. I rivestimenti opzionali del rotore includono nylon, ceramica e PTFE.
I materiali di tenuta disponibili includono Viton (FKM), EPDM, PTFE e silicone. Sono disponibili opzioni di sigillatura conformi alla FDA per applicazioni alimentari e farmaceutiche applicabili.
La valvola può essere installata sotto silos e tramogge per l'alimentazione controllata di amido, latte in polvere, caffè in polvere, zucchero e altri ingredienti alimentari. La sua struttura igienica e il design a pulizia rapida aiutano a supportare una pulizia frequente requisiti.
La valvola rotativa Airlock a pulizia rapida sanitaria AVM può essere utilizzata per trasferire API, eccipienti e polveri in produzione farmaceutica. Le superfici lucide a contatto con il prodotto e il design di pulizia senza attrezzi aiutano a ridurre il materiale rischi di ritenzione e contaminazione incrociata.
La valvola fornisce un'alimentazione controllata per pigmenti, additivi, catalizzatori e polveri speciali laddove stabili lo scarico, la purezza del prodotto e la tenuta affidabile sono importanti.
La valvola rotativa funge da camera di equilibrio sia nei sistemi di trasporto a pressione positiva che a vuoto. Fornisce continuo alimentazione del materiale contribuendo a mantenere la differenza di pressione necessaria per un trasporto pneumatico stabile.
Installata sotto silos, tramogge o silos di stoccaggio, la valvola fornisce uno scarico uniforme di materiale in polvere e granulare per i processi di miscelazione, miscelazione e confezionamento, contribuendo a migliorare la ripetibilità dei lotti.
La valvola rotativa Airlock sanitaria Quick-Clean può essere utilizzata per la movimentazione di polveri di grafite, additivi conduttivi, materiali catodici, materiali anodici e altri materiali fini per batterie. Costruzione SS, scarico controllato e le prestazioni di tenuta aiutano a supportare un trasferimento di materiale pulito e stabile.
| Specifica | Dettagli |
| Misurare | 6"–100" / DN150–DN300 |
| Pressione di esercizio | Da -0,1 MPa a +0,15 MPa |
| Pressione massima | Fino a 1,5 bar |
| Paletta del rotore | 6-12 lame |
| Tipi di rotore | Tasca diritta, regolabile, elicoidale/raggio, volume ridotto/tasca poco profonda |
| Rivestimento del rotore | Nylon, Ceramica, PTFE |
| Temperatura operativa | Da -20°C a +150°C, a seconda del materiale della guarnizione |

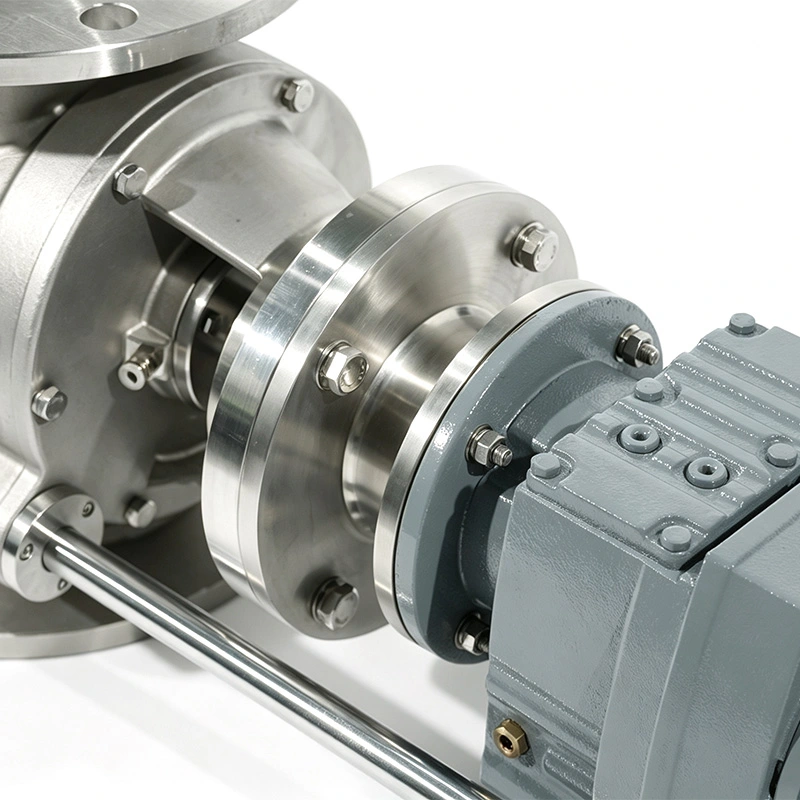

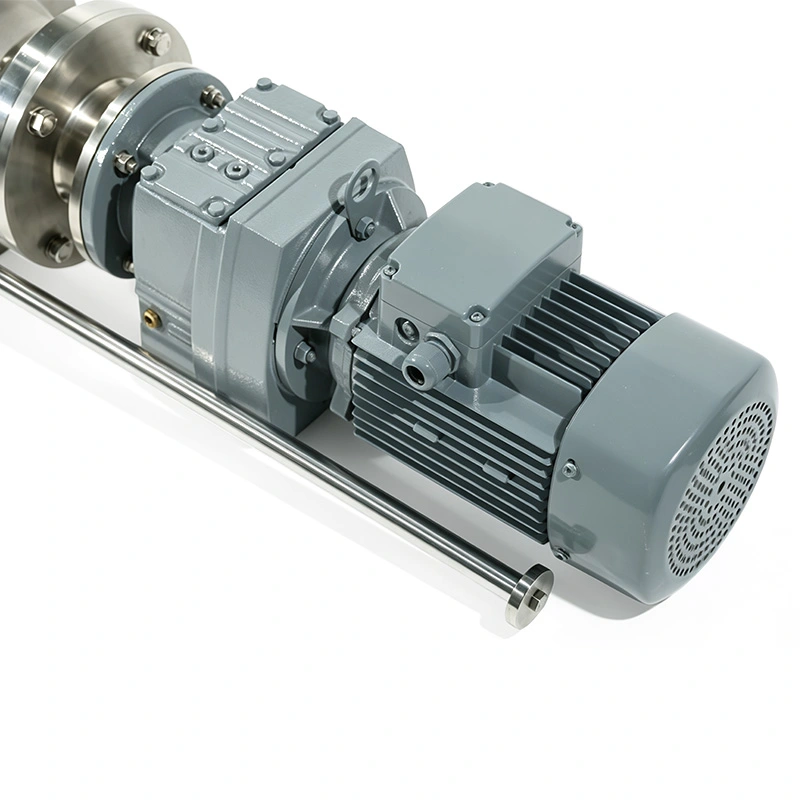

| Attuazione | Motoriduttore standard/motore antideflagrante |
| Materiale a contatto con il prodotto | SS316L/SS304 |
| Materiale non a contatto con il prodotto | SS304 |
| Sigillatura standard | Chiusura non ermetica |
| Opzioni di tenuta | FKM, EPDM, PTFE, Silicone |
| Finitura contatto prodotto | Ra <0,4 μm |
| Connessione | Flangia |
| Standard di connessione | Classe ANSI 150, DIN PN10, JIS 10K, HG20592, GB PN10 |
| Considerazione chiave | Camera d'equilibrio rotativa a pulizia rapida sanitaria AVM | Camera di equilibrio rotante standard |
| Pulizia | Smontaggio rapido senza attrezzi | Di solito richiede più lavoro di smontaggio |
| Contatto del prodotto | Superfici sanitarie lucide | Dipende dal design |
| Accesso al rotore | Rimozione rapida | Generalmente più passaggi di manutenzione |
| Riassemblaggio | Il sistema di posizionamento aiuta l'allineamento | Potrebbe essere necessario l'allineamento manuale |
| Materiali | Opzioni SS304/SS316L | Le opzioni dei materiali variano |
| Sigilli | Sono disponibili opzioni conformi alla FDA | Dipende dalla configurazione |
| Applicazione | Alimentare, farmaceutico, lattiero-caseario, biotecnologico, chimica fine | Movimentazione generale di materiali sfusi |
Un cliente del settore farmaceutico richiedeva una camera di equilibrio rotante che potesse essere aperta frequentemente per la pulizia senza lunghe procedure di manutenzione. Il cliente ha scelto il design a pulizia rapida AVM perché il rotore poteva essere rimosso senza strumenti convenzionali. Dopo la pulizia, il sistema di posizionamento ha contribuito a semplificare il riallineamento del rotore e a ridurre lavoro di rimontaggio.
Un cliente del settore alimentare ha utilizzato la valvola rotativa sotto una tramoggia di stoccaggio delle polveri per l'alimentazione continua degli ingredienti. Il cliente si è concentrato su superfici igieniche e scarico stabile. La finitura a contatto con il prodotto Ra < 0,4 μm e la struttura in acciaio inossidabile lucidato ha contribuito a soddisfare le esigenze di pulizia del cliente mantenendone la coerenza flusso di materiale.
Un cliente ha integrato la camera di equilibrio rotante in una linea di trasporto pneumatico in cui l'alimentazione e l'isolamento della pressione sono stabili erano importanti. La valvola forniva uno scarico continuo del materiale mantenendo la differenza di pressione richiesta tra la tramoggia e la tubazione di trasporto, aiutando il cliente a ottenere prestazioni di trasporto più stabili.
AVM possiede numerose certificazioni internazionali e qualifiche di conformità, inclusi gli standard sanitari 3-A, ISO Conformità 9001, CE e FDA. Queste certificazioni supportano l'impegno di AVM verso un design igienico e una qualità costante controllo e produzione affidabile per prodotti alimentari, farmaceutici, lattiero-caseari, biotecnologie e altre lavorazioni sanitarie applicazioni.
La valvola rotativa Airlock a pulizia rapida sanitaria è progettata per supportare ambienti di produzione conformi alle norme GMP disponibili superfici lucidate a contatto con il prodotto, struttura sanitaria in acciaio inossidabile e opzioni di tenuta conformi alla FDA per le applicazioni applicabili.
Per i clienti che acquistano valvole rotative a camera di equilibrio sanitarie, AVM fornisce certificazione e documentazione sui materiali in base ai requisiti del progetto, contribuendo a supportare i controlli di qualità, la convalida delle apparecchiature e il processo igienico conformità.
È adatto per alimenti e bevande, prodotti farmaceutici, lattiero-caseari, biotecnologie, prodotti chimici fini e batterie al litio applicazioni, nonché sistemi di trasporto pneumatico e di movimentazione di materiali sfusi.
SÌ. AVM fornisce diverse configurazioni del rotore, tra cui pala diritta, pala regolabile, tasca elicoidale/raggiosa e design a volume ridotto/tasche poco profonde. La selezione può essere basata sulle caratteristiche del materiale, sulla capacità richiesta e condizioni di alimentazione.
I componenti a contatto con il prodotto sono disponibili in SS304 e SS316L. Diverse opzioni di rivestimento del rotore, incluso nylon, Ceramica e PTFE sono disponibili anche per esigenze specifiche di movimentazione dei materiali.
Le opzioni disponibili includono FKM (Viton), EPDM, PTFE e silicone. È possibile selezionare materiali di tenuta conformi alla FDA applicazioni di trattamento sanitario applicabili.
SÌ. Il design a pulizia rapida consente di rimuovere rapidamente il rotore e i componenti interni senza ricorrere a metodi convenzionali strumenti. Ciò fornisce un accesso più facile per la pulizia, l'ispezione e la manutenzione.
SÌ. La camera di equilibrio rotante può essere utilizzata sia nei sistemi di trasporto pneumatico a pressione positiva che a vuoto, fornendo alimentazione continua del materiale contribuendo a mantenere l'isolamento della pressione.
La valvola è adatta per polveri, granuli, scaglie e altri solidi sfusi, inclusi amido, latte in polvere, caffè polvere, zucchero, polveri farmaceutiche, pigmenti, additivi, grafite e materiali per batterie.
L'intervallo di temperatura operativa standard è compreso tra -20°C e +150°C, a seconda del materiale di tenuta selezionato e dell'effettivo condizioni di processo.
