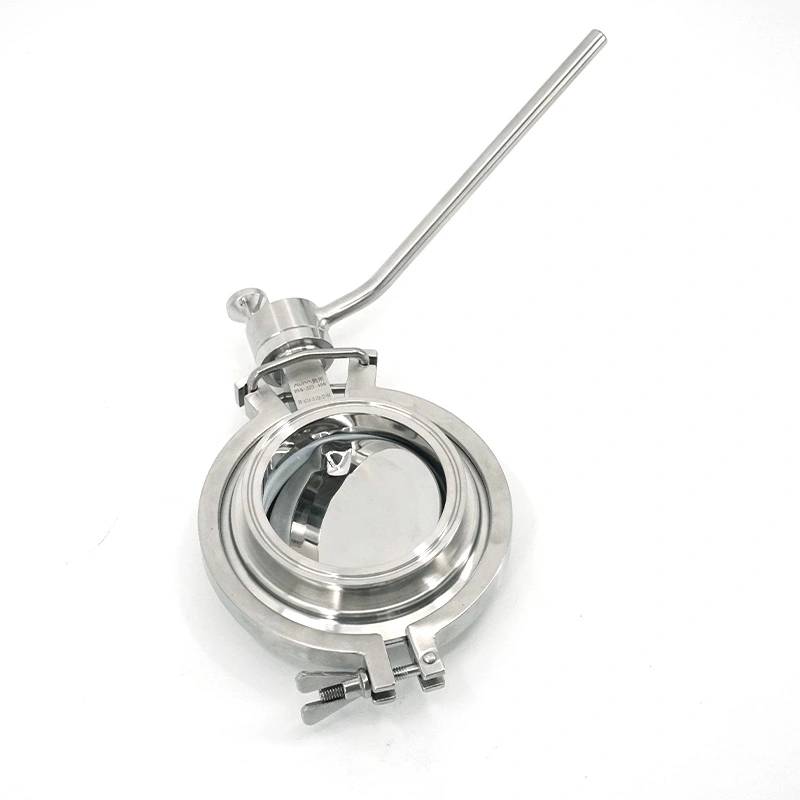

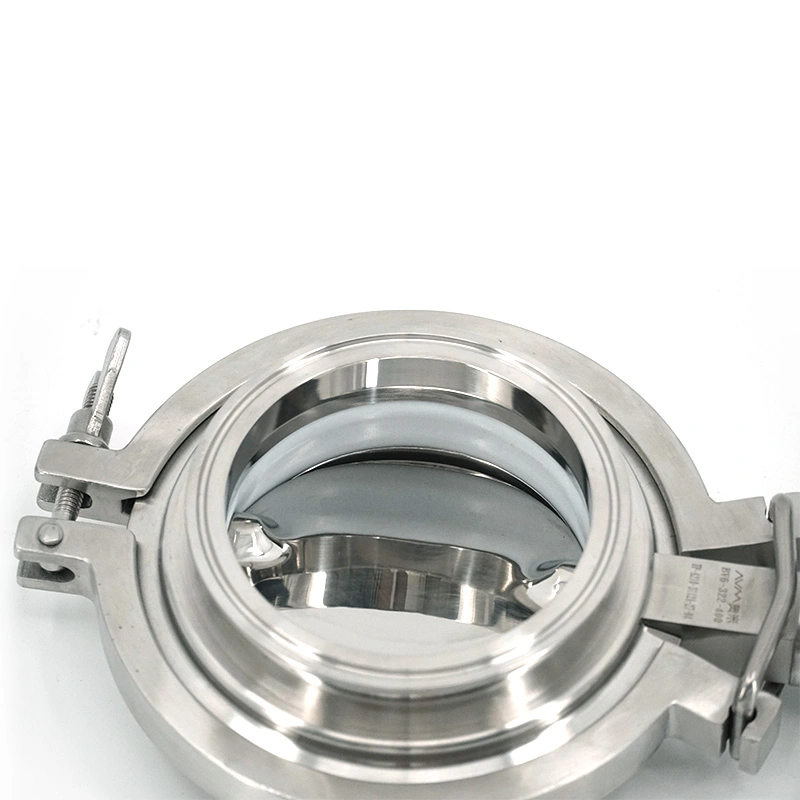

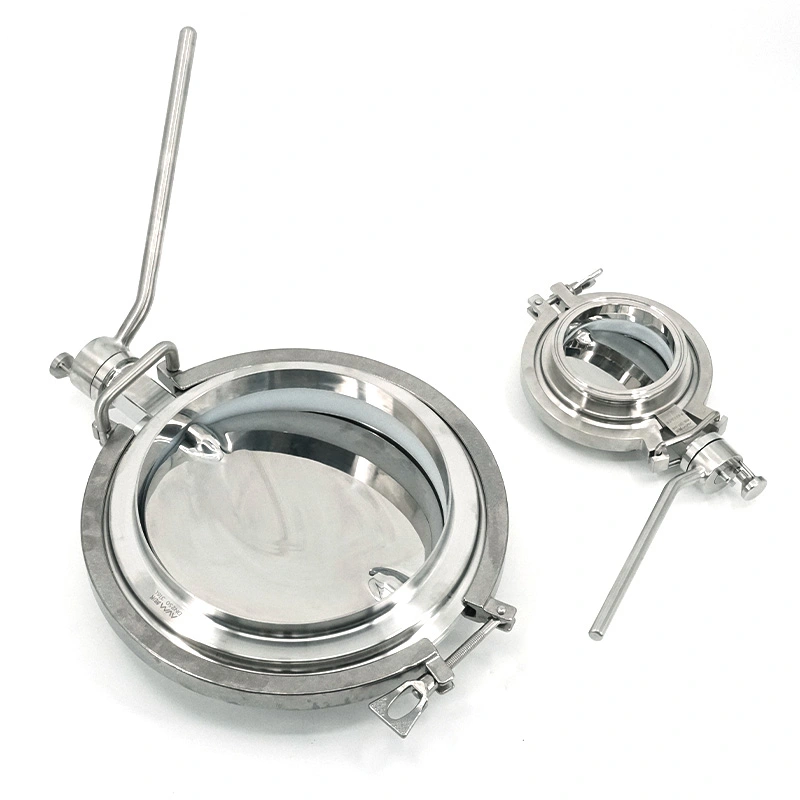

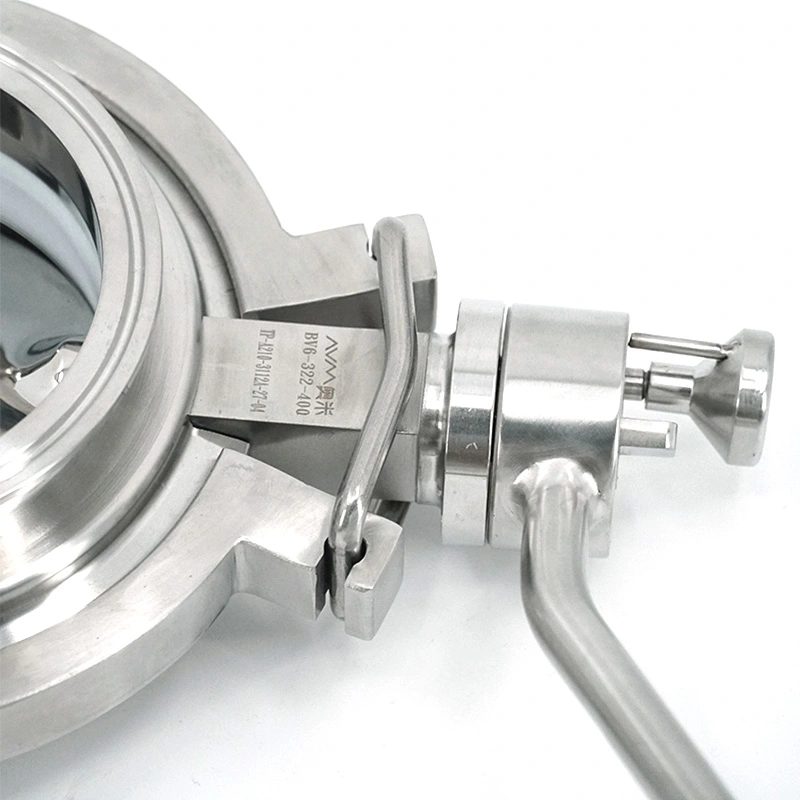

La valvola a farfalla di aggancio polvere sanitaria in acciaio inossidabile AVM è progettata per le linee di movimentazione della polvere dove affidabile sono necessari il collegamento delle apparecchiature, un trattamento igienico e una pulizia frequente. A differenza della farfalla per uso generale valvole, è sviluppata specificatamente per punti di trasferimento polveri tra silos, tramogge, bins, alimentatori, trasportatori, e altre apparecchiature di elaborazione.
La valvola utilizza una struttura sanitaria in acciaio inossidabile con superfici lisce a contatto con il prodotto e tenuta flessibile opzioni. La sua connessione Tri-Clamp consente una comoda installazione e rimozione, mentre la struttura interna compatta aiuta a ridurre la ritenzione di polvere. Queste caratteristiche lo rendono adatto al settore farmaceutico, alimentare, nutraceutico e selezionati sistemi di trattamento delle polveri chimiche.
Le apparecchiature per il trattamento delle polveri devono gestire qualcosa di più del semplice isolamento del flusso. All'interno possono rimanere polveri fini superfici, inserire spazi vuoti nei collegamenti o creare difficoltà di pulizia dopo la produzione. Cambi frequenti di prodotto può anche aumentare i tempi di inattività quando le valvole sono difficili da rimuovere o ispezionare.
La valvola a farfalla di aggancio per polveri sanitarie in acciaio inossidabile AVM soddisfa questi requisiti attraverso un design compatto struttura sanitaria, superfici lucide a contatto con il prodotto e design della connessione staccabile. La configurazione può essere selezionati in base alle caratteristiche della polvere, al metodo di pulizia, alle dimensioni della tubazione e ai requisiti di igiene del processo di produzione.
I componenti a contatto con il prodotto sono realizzati in acciaio inossidabile SS316L, che garantisce resistenza alla corrosione e a base materiale adatta per lavorazioni farmaceutiche, alimentari e nutraceutiche. SS304 è disponibile per componenti senza contatto con il prodotto, ove richiesto.
La superficie a contatto con il prodotto è rifinita con Ra <0,4 μm. La superficie liscia riduce le aree in cui può rimanere la polvere allegato e supporta le procedure di pulizia e ispezione di routine.
I materiali di tenuta in silicone, EPDM e FKM possono essere selezionati in base alle condizioni di processo. Sigillatura conforme alla FDA sono disponibili qualità per applicazioni farmaceutiche e alimentari applicabili.
Sono disponibili opzioni di connessione Tri-Clamp e flangiata. Gli standard di connessione possono essere configurati secondo DIN, Requisiti ISO 1127, BS4825, ISO e SMS, che consentono l'integrazione della valvola in diversi impianti sanitari sistemi di condutture.
I requisiti di pulizia sono particolarmente importanti nella lavorazione delle polveri poiché il materiale residuo può incidere su quello successivo lotto di produzione. La semplice struttura interna della valvola aiuta a ridurre potenziali punti di accumulo, mentre il la connessione staccabile consente agli operatori di accedere alla valvola per l'ispezione e la pulizia quando necessario.
A seconda della configurazione completa della tubazione, la valvola può supportare procedure di pulizia CIP, SIP o manuale. Il metodo di pulizia selezionato deve essere abbinato alle proprietà della polvere, ai mezzi di pulizia, alla temperatura e requisiti di convalida della domanda.
Per le linee di produzione con frequenti cambi di prodotto, la rimozione rapida può anche ridurre il tempo necessario per le attrezzature ispezione e pulizia, contribuendo a ridurre inutili interruzioni della produzione.
La valvola può essere installata tra apparecchiature di stoccaggio e lavorazione delle polveri, inclusi silos, tramogge, contenitori, alimentatori e trasportatori. La posizione di installazione dovrebbe fornire un accesso sufficiente per il funzionamento, l'ispezione e pulizia.
Proprietà dei materiali quali dimensione delle particelle, fluidità, contenuto di umidità, abrasività e tendenza ad aderire dovrebbero essere considerati quando si seleziona la configurazione della valvola e il materiale di tenuta.
Il processo di pulizia richiesto deve essere confermato prima dell'installazione. Potrebbe essere necessaria la pulizia CIP, SIP e manuale diverse disposizioni delle condutture e condizioni operative.
Il tipo di connessione e lo standard dimensionale devono corrispondere alla tubazione esistente e alle apparecchiature adiacenti. AVM fornisce molteplici opzioni di connessione per semplificare l'integrazione con i sistemi di trattamento sanitario.
| Specifica | Dettagli |
| Misurare | DN100, DN150, DN200, DN250, DN300 / 4", 6", 8", 10", 12" |
| Materiale a contatto con il prodotto | SS316L |
| Materiale non a contatto con il prodotto | SS304 |
| Finitura superficiale | Ra <0,4μm |
| Operazione | Manuale |
| Materiale della guarnizione | Silicone, EPDM, FKM |
| Sigilli conformi alla FDA | Disponibile |
| Termina connessione | Tri-morsetto, flangia |
| Standard di connessione | DIN, ISO 1127, BS4825, ISO, SMS |
La valvola può essere utilizzata per il caricamento, lo scarico, il trasferimento di materiale intermedio, la granulazione e la compressione di polveri produzione di capsule. La sua costruzione sanitaria e la connessione rimovibile sono adatte per processi frequenti pulizia e cambio prodotto.
È adatto alla manipolazione di latte in polvere, farina, amido, ingredienti nutrizionali e additivi alimentari. Acciaio inossidabile la struttura, le superfici lisce a contatto con il prodotto e le opzioni di tenuta conformi alla FDA supportano la lavorazione igienica requisiti.
La valvola può essere installata in sistemi di trasporto delle polveri utilizzati per integratori alimentari e altri ingredienti secchi dove la pulizia dei materiali e l’efficienza della pulizia sono importanti.
La valvola può essere utilizzata nei punti di trasferimento e isolamento delle polveri in sistemi di trattamento chimico selezionati. Materiale e la selezione della guarnizione deve essere confermata in base alle proprietà chimiche e alle condizioni operative.
Quando si seleziona una valvola per una linea di lavorazione delle polveri, gli acquirenti dovrebbero considerare un diametro della tubazione superiore al diametro nominale. Il caratteristiche della polvere, procedura di pulizia richiesta, standard di connessione, compatibilità delle guarnizioni e disponibilità lo spazio di installazione dovrebbe essere valutato tutto insieme.
Per le applicazioni farmaceutiche e alimentari, la struttura a contatto con il prodotto in SS316L e i materiali di tenuta conformi alla FDA lo sono opzioni adeguate laddove si applicano requisiti igienici. Per linee di trasferimento polvere più grandi, sono disponibili i modelli da DN100 a DN300 La gamma offre diverse opzioni di dimensionamento.
Per i sistemi che richiedono frequenti smontaggi, la configurazione Tri-Clamp può semplificare l'accesso e ridurre i tempi necessari per la pulizia e l'ispezione ordinaria.
| Considerazione chiave | Valvola a farfalla per aggancio polvere AVM | Valvola a farfalla standard |
| Applicazione principale | Docking polvere e trasferimento sanitario | Isolamento generale del flusso |
| Connessione | Tri-Clamp/flangia rapida | Dipende dal design |
| Costruzione | Design sanitario SS304 / SS316L | Materiali vari |
| Finitura superficiale | Ra <0,4μm | Dipende dal prodotto |
| Pulizia | Smontaggio rapido, pulizia CIP/SIP/manuale | Dipende dalla struttura |
| Ritenzione della polvere | Progettato per ridurre al minimo l'accumulo | Non specificatamente ottimizzato |
| Applicazione sanitaria | Farmaceutico, alimentare, nutraceutico | Applicazioni industriali generali |
AVM produce componenti per il trattamento sanitario secondo procedure di qualità controllata. Il prodotto applicabile è supportata dai requisiti di conformità ISO 9001, CE e FDA.
Per le applicazioni di lavorazione farmaceutica e alimentare, la valvola può essere fornita con parti a contatto con il prodotto in SS316L, superfici lucide e materiali di tenuta conformi alla FDA. I certificati dei materiali e la relativa documentazione possono essere fornito in base alle esigenze del progetto.
Un cliente farmaceutico richiedeva una valvola sotto un sistema di gestione delle polveri che potesse essere rimossa frequentemente pulizia. Il cliente ha scelto la valvola a farfalla di aggancio AVM perché la connessione Tri-Clamp consentiva una connessione rapida lo smontaggio, mentre la superficie interna liscia ha facilitato la rimozione dei residui di polvere durante la pulizia.
Un cliente del settore alimentare ha utilizzato la valvola per collegare l'attrezzatura per la movimentazione delle polveri durante il latte in polvere e gli ingredienti trasferimento. I requisiti principali erano il contenimento della polvere, superfici igieniche e una tenuta affidabile durante i lavori frequenti cambi di produzione.
Per una linea di lavorazione delle polveri che richiede un'ispezione regolare, il cliente ha apprezzato la struttura semplice e l'accesso rapido progettazione. Gli operatori possono scollegare la valvola in modo efficiente per l'ispezione e la pulizia, contribuendo a ridurre la manutenzione interruzione.
La manutenzione ordinaria dovrebbe concentrarsi sugli elementi di tenuta, sul disco a farfalla, sulle superfici di connessione e sul contatto con il prodotto aree. Gli operatori devono verificare l'eventuale usura delle guarnizioni, accumulo di materiale, danni alla superficie o perdite anomale in base a il programma di manutenzione dell'impianto.
Dopo la pulizia, la valvola deve essere ispezionata prima di essere rimessa in produzione. I componenti di tenuta dovrebbero essere sostituiti quando le loro condizioni non soddisfano più le prestazioni di tenuta richieste. L'intervallo di sostituzione dipende da frequenza operativa, condizioni di pulizia, temperatura e compatibilità dei materiali.
La valvola a farfalla sanitaria per l'aggancio delle polveri in acciaio inossidabile viene utilizzata principalmente per il trasferimento, l'isolamento e l'isolamento delle polveri collegamento di apparecchiature in impianti di lavorazione farmaceutica, alimentare, nutraceutica e chimica selezionata.
SÌ. La valvola utilizza componenti a contatto con il prodotto SS316L, una finitura superficiale sanitaria e opzioni di tenuta conformi alla FDA per i requisiti di lavorazione farmaceutica applicabili.
AVM fornisce opzioni di tenuta in silicone, EPDM e FKM. Il materiale appropriato deve essere selezionato in base al prodotto, temperatura, detergenti e condizioni operative.
SÌ. La struttura sanitaria può supportare la pulizia CIP, SIP o manuale a seconda della configurazione completa del sistema e requisiti di processo.
La valvola è disponibile con connessioni Tri-Clamp e flangiate. Gli standard di connessione includono DIN, ISO 1127, BS4825, ISO e SMS.
Le dimensioni disponibili includono DN100, DN150, DN200, DN250 e DN300, corrispondenti a 4", 6", 8", 10" e 12".
Gli acquirenti devono confermare la dimensione della valvola richiesta, le caratteristiche della polvere, lo standard di connessione, il materiale di tenuta, metodo di pulizia, condizioni operative e requisiti dei materiali a contatto con il prodotto prima di ordinare.
