La valvola utilizza acciaio inossidabile 316L per i componenti a contatto con il prodotto e può essere fornita con meccanica di precisione lucidatura o elettrolucidatura per ottenere una superficie interna liscia. Il percorso del flusso ridotto al minimo delle fessure aiuta a ridurre ritenzione del prodotto e facilita la pulizia durante la produzione di routine e le procedure CIP/SIP.

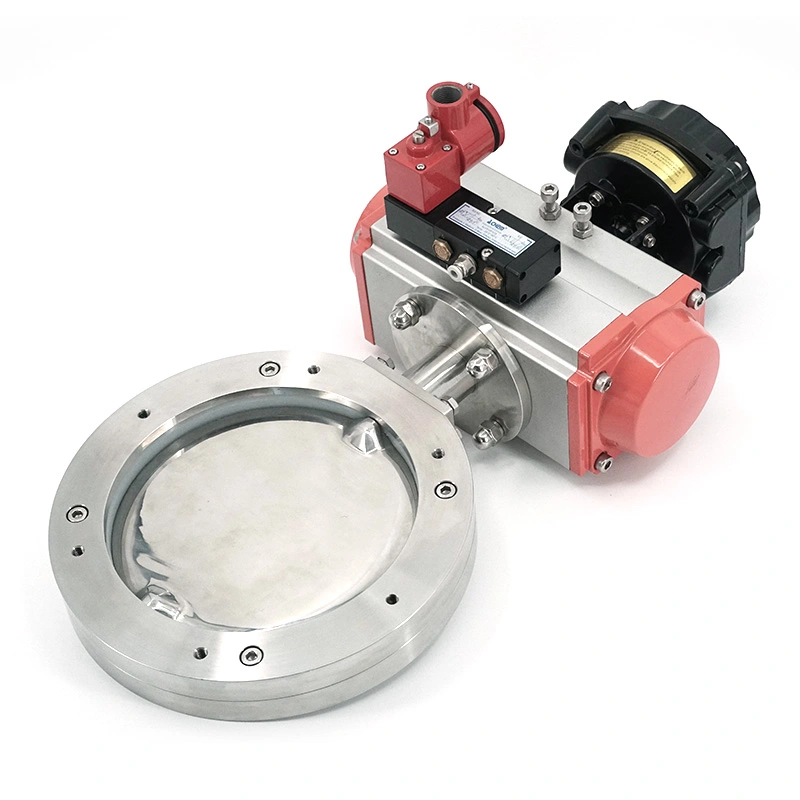

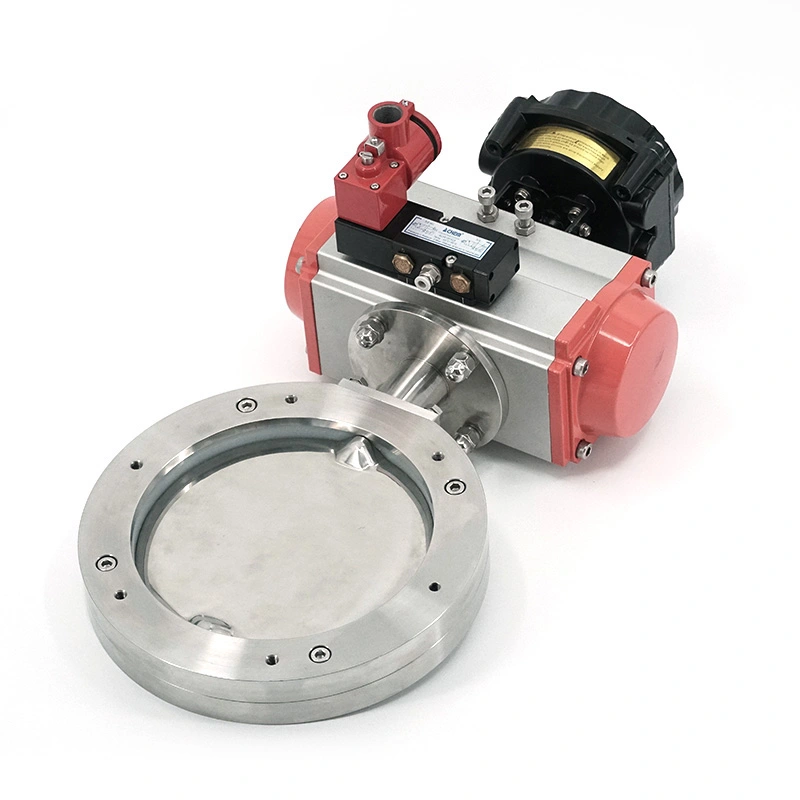

Per le linee di processo automatizzate, la valvola a farfalla wafer pneumatica sanitaria 316 può essere configurata con un sistema pneumatico attuatore, mentre sono disponibili anche opzioni di funzionamento manuale. Diversi materiali del sedile e configurazioni di attuazione consentono di selezionare la valvola in base al fluido, alla temperatura, al metodo di pulizia e ai requisiti di controllo del applicazione.
La configurazione wafer è posizionata tra due flange della tubazione senza richiedere un lungo corpo valvola, il che aiuta ridurre l'ingombro complessivo dell'installazione. Questa struttura è particolarmente utile per skid sanitari, lavorazioni apparecchiature e sistemi di tubazioni in cui lo spazio disponibile è limitato. La costruzione compatta facilita anche la rimozione e manutenzione più conveniente.
I componenti a contatto con il fluido sono realizzati in acciaio inossidabile SS304 o SS316L, dove il 316L è particolarmente adatto per applicazioni che richiedono una maggiore resistenza alla corrosione e severi requisiti igienici. La selezione dei materiali può essere adattato al mezzo di processo e all'ambiente operativo.
Le superfici a contatto con il prodotto possono essere lucidate meccanicamente o elettrolucidate con precisione, con una finitura superficiale Ra ≤ 0,4 µm disponibili. Una superficie interna più liscia riduce le aree in cui possono accumularsi residui di processo e ne supporta di più pulizia efficace durante i cambi di produzione.
La valvola a farfalla wafer pneumatica sanitaria 316 è progettata per sistemi di lavorazione igienici che utilizzano CIP (Clean-in-Place) e procedure SIP (Sterilize-in-Place). La sua struttura interna ridotta al minimo aiuta a limitare ritenzione del prodotto e supporta la pulizia e la sterilizzazione senza frequenti smontaggi della valvola.

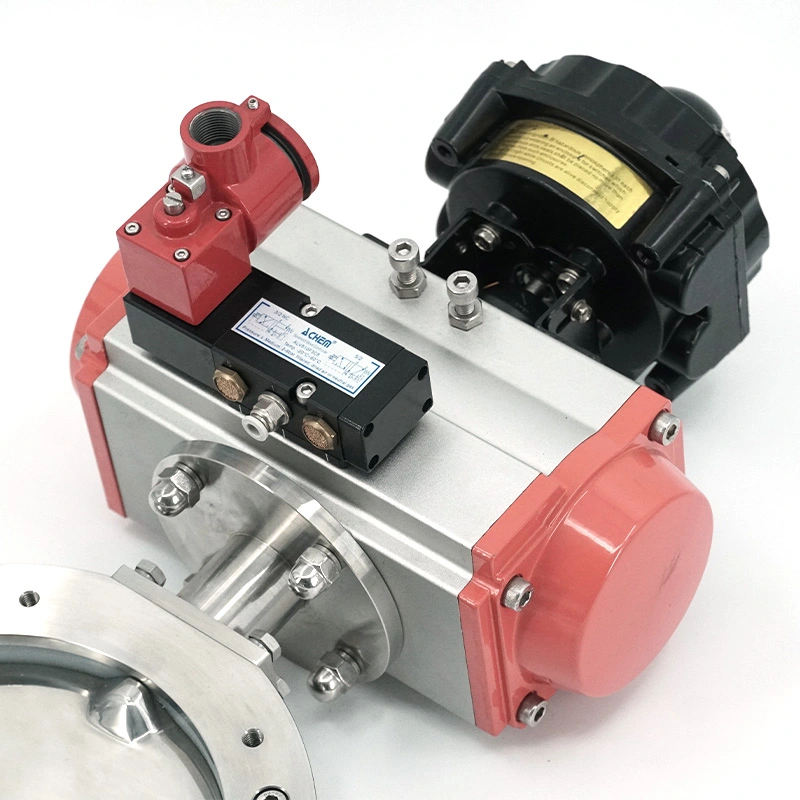

AVM fornisce l'attuazione pneumatica per applicazioni che richiedono il funzionamento remoto o automatizzato della valvola. L'attuatore può essere integrato con sistemi di controllo del processo per controllare l'isolamento della tubazione o la regolazione del flusso in base alla produzione sequenza.
Oltre al funzionamento pneumatico, la valvola può essere configurata con una maniglia di trazione manuale, una maniglia multiposizione, operatore ad ingranaggi o attuatore elettrico. Ciò consente di adattare la stessa piattaforma di valvole di base ai sistemi manuali locali così come linee di produzione sanitarie automatizzate.
La valvola può essere fornita con materiali della sede in EPDM, silicone, FKM (Viton) o PTFE. Diversi materiali di tenuta forniscono diversi livelli di resistenza alla temperatura, agli agenti chimici e ai mezzi di processo, consentendo agli acquirenti di selezionare a configurazione adeguata in base alle effettive condizioni operative.
La struttura resiliente del sedile fornisce una tenuta bidirezionale affidabile con perdite ridotte. Il disponibile concentrico o le configurazioni a doppio disco eccentrico possono essere selezionate in base alle caratteristiche operative e alla coppia richieste requisiti della conduttura sanitaria.
Il design aerodinamico del disco aiuta a ridurre la resistenza al flusso mantenendo un efficace isolamento e flusso della tubazione controllo. Ciò rende la valvola adatta per sistemi di trasferimento di liquidi in cui sono necessarie perdita di pressione ed efficienza del flusso essere considerato durante la scelta della valvola.
La struttura modulare della valvola consente la sostituzione dei componenti di tenuta quando necessario, contribuendo a ridurre la manutenzione tempi di inattività. Ciò è particolarmente utile negli impianti di lavorazione in cui le valvole vengono azionate frequentemente o esposte a cicli di pulizia ripetuti.
La valvola può essere utilizzata in birrifici, stabilimenti lattiero-caseari, produzione di bevande, lavorazione di succhi, sistemi di acqua in bottiglia, sciroppi linee di movimentazione e lavorazione alimentare per l'isolamento delle tubazioni e il controllo del flusso.
La valvola a farfalla wafer pneumatica sanitaria 316 è adatta per sistemi di acqua purificata, acqua per preparazioni iniettabili (WFI) sistemi, apparecchiature per la fermentazione, linee di formulazione, lavorazione asettica e tubazioni CIP/SIP in cui la pulizia, la resistenza alla corrosione e l'igiene del processo sono importanti.
Per i sistemi di trattamento cosmetico, la valvola può gestire applicazioni che coinvolgono lozioni, creme, profumi, shampoo e altro ancora altri ingredienti liquidi dove sono richiesti il trasferimento igienico dei fluidi e il controllo della contaminazione.
La struttura in acciaio inossidabile 316L e le molteplici opzioni di sede rendono la valvola adatta per prodotti chimici di elevata purezza, additivi, liquidi speciali e altri mezzi di processo che richiedono un controllo del flusso igienico e resistente alla corrosione attrezzatura.
La valvola a farfalla wafer sanitaria può essere integrata in diverse configurazioni di tubazioni igieniche secondo disposizione di connessione selezionata e progettazione del sistema. La sua struttura compatta del wafer è particolarmente adatta alla lavorazione apparecchiature in cui la lunghezza di installazione deve essere ridotta al minimo.
Le maniglie manuali e le maniglie multiposizione sono adatte per il funzionamento locale, mentre è possibile utilizzare gli operatori a ingranaggi dove è richiesta una coppia operativa manuale aggiuntiva. Gli attuatori pneumatici ed elettrici forniscono opzioni per l'automazione linee di produzione e controllo di processo centralizzato.
AVM si concentra sui requisiti pratici delle applicazioni di valvole igieniche, inclusi spazio di installazione e superficie pulizia, selezione del materiale di tenuta, procedure di pulizia e automazione. La struttura del wafer aiuta a semplificare installazione in sistemi di tubazioni compatti, mentre le superfici in acciaio inossidabile 316L e lucidate a contatto con il prodotto supportano applicazioni sanitarie impegnative. Grazie alle molteplici opzioni di sede e attuatore, la valvola può essere configurata per diversi tipi requisiti di controllo dei media e dei processi.
| Articolo | Specifica |
| Tipo di valvola | Valvola a farfalla wafer sanitaria |
| Materiale di contatto del prodotto | SS304/SS316L |
| Finitura superficiale | Fino a Ra ≤ 0,4 μm |
| Progettazione del disco | Concentrico o doppio eccentrico |
| Materiali dei sedili | EPDM, Silicone, FKM (Viton), PTFE |
| Attuazione | Maniglia di trazione manuale, maniglia multiposizione, riduttore, attuatore pneumatico, attuatore elettrico |
| Pulizia | Compatibile CIP/SIP |
| Standard igienici | 3-A, EHEDG, FDA, ASME BPE |
| Applicazioni | Alimentare e bevande, lattiero-caseario, farmaceutico, biotecnologie, cosmetico, chimica fine |
La configurazione wafer ha una struttura di installazione compatta e può essere montata tra le flange della tubazione. Lo è adatto per sistemi di trattamento sanitario in cui è necessario controllare lo spazio di installazione e l'ingombro delle apparecchiature.
AVM può fornire configurazioni in acciaio inossidabile SS304 e SS316L. SS316L è comunemente selezionato per l'igiene applicazioni che richiedono una maggiore resistenza alla corrosione e requisiti di materiale più severi.
Sono disponibili EPDM, silicone, FKM e PTFE. L'opzione appropriata dipende dal mezzo di processo operativo temperatura, esposizione chimica e condizioni di pulizia.
SÌ. La valvola può essere dotata di attuatore pneumatico o elettrico per il funzionamento remoto e l'integrazione con sistemi automatizzati di controllo dei processi.
SÌ. La valvola a farfalla wafer pneumatica sanitaria 316 è progettata per sistemi di processo igienici ed è compatibile con Procedure CIP e SIP. La struttura interna liscia e con fessure ridotte al minimo aiuta a ridurre la ritenzione del prodotto durante pulizia e sterilizzazione.
Il tempo di produzione standard è di 2-4 settimane, a seconda della quantità dell'ordine, della configurazione della valvola e del materiale disponibilità e altri requisiti del progetto. Gli ordini urgenti devono essere confermati con AVM prima dell'ordinazione.
I termini di pagamento standard sono il deposito del 30% e il saldo del 70% prima della spedizione tramite T/T o L/C. Gli ordini di piccolo valore possono richiedere il pagamento completo prima della produzione.
La valvola è imballata in modo sicuro in apposite casse di carta e legno per il trasporto internazionale, contribuendo a proteggerla corpo valvola, componenti di tenuta e attuatore in acciaio inossidabile durante la spedizione.
