La struttura in tre pezzi offre un comodo accesso alla farfalla sanitaria manuale in acciaio inossidabile in 3 pezzi Corpo valvola e componenti di tenuta interni, utili per l'ispezione, la pulizia, la sostituzione delle guarnizioni e le operazioni di routine manutenzione. La struttura in acciaio inossidabile e le opzioni di collegamento sanitario rendono la valvola adatta per la pulizia ambienti di lavorazione in cui l'igiene e il funzionamento affidabile sono importanti.
La valvola è comunemente utilizzata nei settori farmaceutico, biotecnologico, alimentare e delle bevande, lattiero-caseario, cosmetico e altri servizi sanitari sistemi di trattamento per il trasferimento di liquidi, l'isolamento della linea, il drenaggio e la regolazione del flusso.
La costruzione in tre pezzi consente un accesso più comodo al corpo valvola e ai componenti interni durante manutenzione. Rispetto alle strutture più difficili da smontare, questa configurazione è adatta linee di lavorazione che richiedono un'ispezione, pulizia o sostituzione regolare dei componenti di tenuta.
La maniglia di bloccaggio manuale fornisce il controllo diretto sulla posizione della valvola senza richiedere aria compressa, cavi elettrici o apparecchiature di controllo pneumatico. Gli operatori possono selezionare completamente aperto, completamente chiuso o intermedio posizioni in base ai requisiti del processo.
La valvola è realizzata utilizzando componenti in acciaio inossidabile adatti per applicazioni di processo igieniche. Il liscio la struttura interna aiuta a ridurre l'accumulo di fluidi e facilita la pulizia nei sistemi di tubazioni sanitarie.
La valvola a farfalla manuale in 3 pezzi per uso sanitario in acciaio inossidabile utilizza un meccanismo di azionamento a un quarto di giro. Ruotando il la maniglia guida il disco a farfalla di circa 90°, consentendo all'operatore di commutare tra aperto e chiuso posizioni o regolare il passaggio del flusso in una posizione intermedia.
AVM fornisce diverse configurazioni di connessione per adattarsi a vari layout di tubazioni, tra cui fascette, saldature, connessioni filettate e in tre pezzi. È possibile selezionare diversi standard dimensionali in base all'esistente pipeline di processo.
La valvola a farfalla manuale controlla il fluido di processo attraverso la rotazione di un disco interno.
Quando la maniglia ruota il disco in modo che sia allineato con la tubazione, la valvola è in posizione aperta e consente il passaggio dei media. Quando il disco ruota in direzione opposta alla direzione del flusso, l'area di flusso disponibile diminuisce e il flusso può essere regolato. Quando il disco raggiunge la posizione chiusa, preme contro la guarnizione struttura per isolare la condotta.
Il meccanismo di bloccaggio aiuta a mantenere la posizione selezionata durante il funzionamento, riducendo i movimenti involontari causati da vibrazioni o normali condizioni di processo.
La versione manuale è particolarmente adatta per linee di processo in cui gli operatori necessitano di accesso diretto alla valvola e l'attivazione automatizzata non è necessaria.
La maniglia può essere utilizzata per l'isolamento durante la manutenzione dell'apparecchiatura, la regolazione del processo, la pulizia, lo scarico o la linea commutazione. Poiché la valvola non richiede un'alimentazione pneumatica esterna, la sua installazione è relativamente semplice semplice e può ridurre il numero di componenti ausiliari attorno alla pipeline.
Per gli impianti con molte valvole sanitarie individuali, la configurazione manuale può essere utilizzata anche nei luoghi in cui non è richiesto un utilizzo remoto frequente.
La valvola può essere installata in linee di trasferimento di liquidi farmaceutici, sistemi di preparazione di tamponi, apparecchiature per bioprocessi, tubazioni di processo sterili, sistemi di fluidi ad elevata purezza e linee di servizio pulite con funzionamento igienico e affidabile è necessario l'isolamento manuale.
Le applicazioni tipiche includono la lavorazione di prodotti lattiero-caseari, la produzione di latte e yogurt, la produzione di bevande, la lavorazione di succhi, trasferimento di ingredienti alimentari, sistemi di produzione di birra e condotte per la lavorazione di alimenti liquidi.
La valvola è adatta per sistemi di trasferimento prodotti liquidi e semiliquidi utilizzati per shampoo, lozioni, creme, cosmetici ingredienti e altri prodotti per la cura personale.
Può essere utilizzato anche in linee di acqua sanitaria, sistemi di pulizia, skid di processo, apparecchiature di stoccaggio e trasferimento e altre applicazioni di tubazioni igieniche che richiedono il controllo manuale del flusso o l'intercettazione.

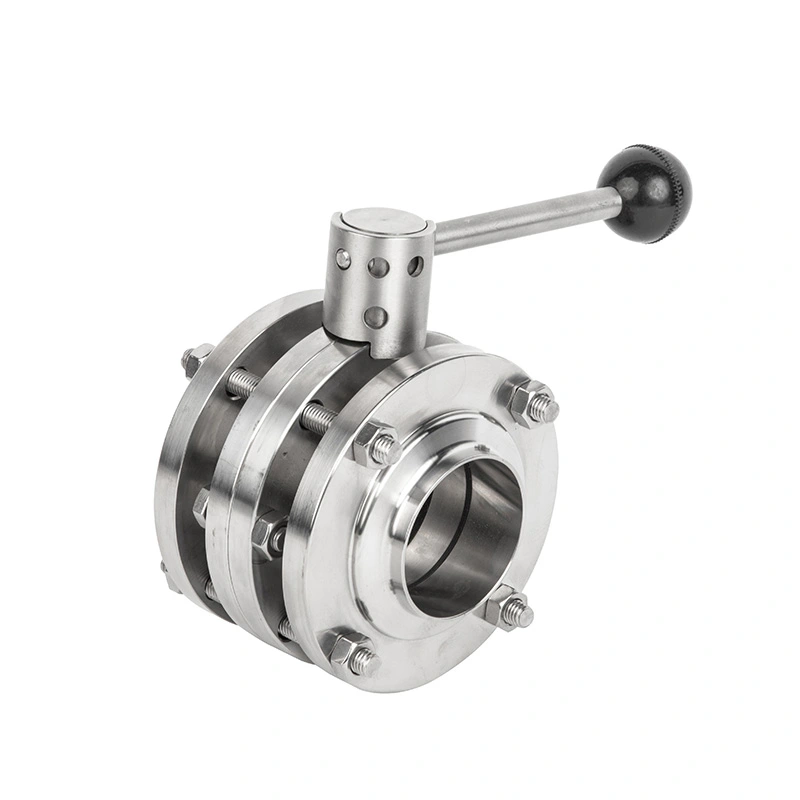

La valvola è costituita da un corpo valvola in tre pezzi in acciaio inossidabile, disco a farfalla, albero della valvola, componenti di tenuta e maniglia di chiusura manuale. La struttura modulare del corpo fornisce l'accesso ai componenti interni della valvola per l'ispezione e manutenzione.
È possibile selezionare diverse configurazioni di connessione in base al design della tubazione, inclusi morsetto, saldato, attacchi sanitari filettati e in tre pezzi.
| Articolo | Specifica |
| Tipo di prodotto | Valvola a farfalla manuale in 3 pezzi sanitaria in acciaio inossidabile |
| Struttura della valvola | Valvola a farfalla in tre pezzi |
| Operazione | Manuale |
| Materiale | Acciaio inossidabile |
| Metodo di controllo | Maniglia di bloccaggio manuale |
| Angolo di rotazione | 90° |
| Tipo di connessione | Morsetto / Saldatura / Filettato / Tre pezzi |
| Standard di connessione | DIN/SMS/3-A/ISO |
| Applicazione | Intercettazione igienica del fluido e regolazione del flusso |
| Industrie adatte | Farmaceutico/Biotecnologie/Alimenti e bevande/Latticini/Cosmetici |

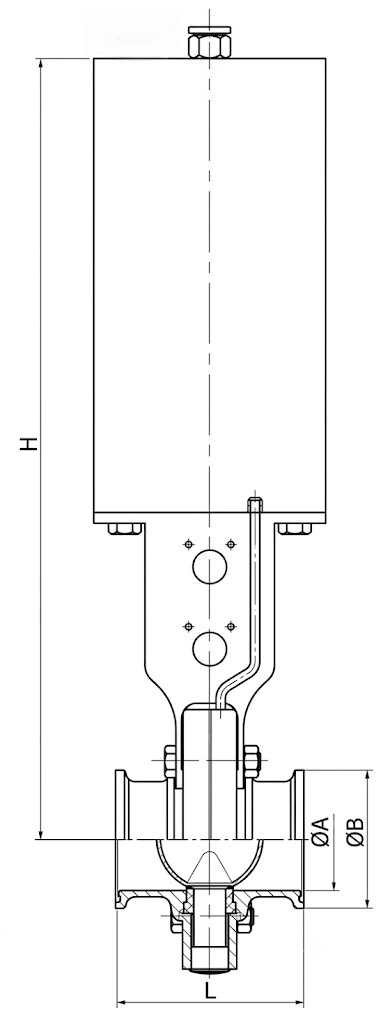

| Misurare | A | B | L | H |
| DN20 | 20 | 34 | 66 | 113.5 |
| DN25 | 26 | 50.5 | 66 | 113.5 |
| DN32 | 32 | 50.5 | 66 | 125.5 |
| DN40 | 38 | 50.5 | 68 | 132.5 |
| DN50 | 50 | 64 | 70 | 145 |
| DN65 | 66 | 91 | 72 | 163 |
| DN80 | 81 | 106 | 92 | 190 |
| DN100 | 100 | 119 | 98 | 210 |
| DN125 | 125 | 155 | 106 | 239 |
| DN150 | 150 | 183 | 120 | 288 |
| Misurare | A | B | L | H |
| 1" | 22.1 | 50.5 | 66 | 113.5 |
| 1,5" | 34.8 | 50.5 | 68 | 132.5 |
| 2" | 47.5 | 64 | 70 | 145 |
| 2,5" | 60.2 | 77.5 | 72 | 163 |
| 3" | 72.9 | 91 | 80 | 190 |
| 4" | 97.38 | 119 | 94 | 210 |

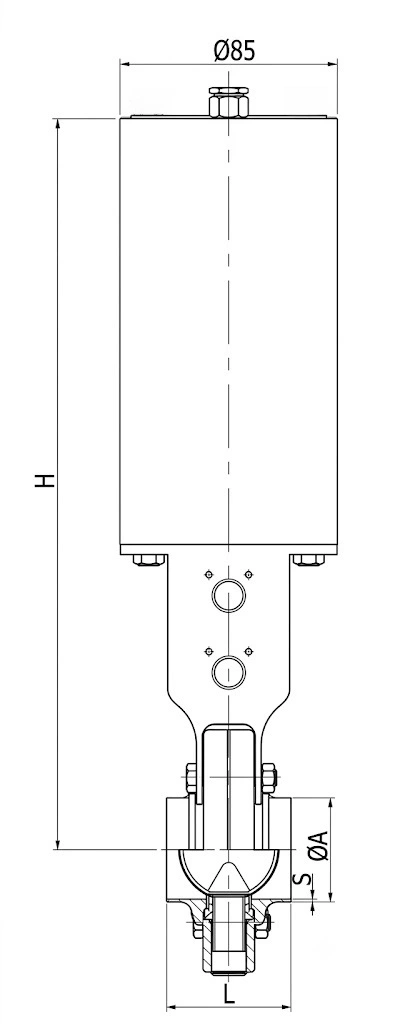

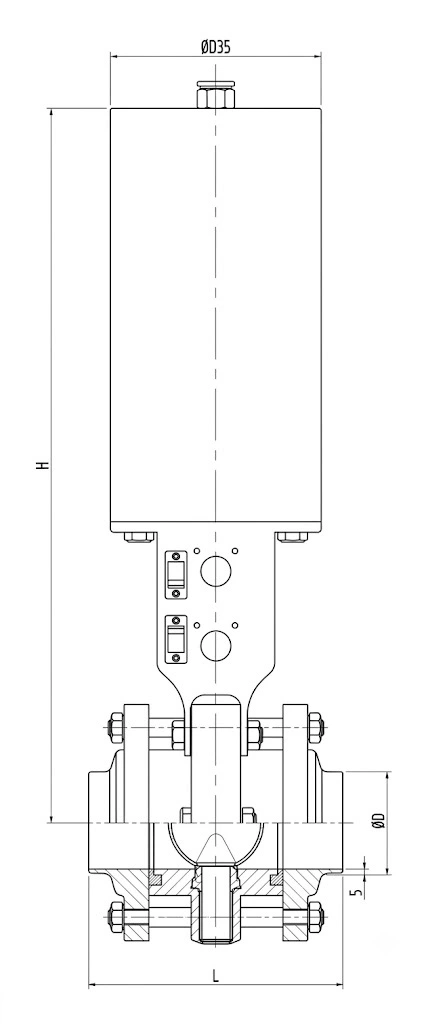

| Misurare | A | S | L | H |
| DN20 | 22 | 23 | 1.5 | 44 |
| DN25 | 28 | 29 | 1.5 | 44 |
| DN32 | 34 | 35 | 1.5 | 48 |
| DN40 | 40 | 41 | 1.5 | 48 |
| DN50 | 52 | 53 | 1.5 | 48 |
| DN65 | 70 | 2 | 50 | 163 |
| DN80 | 85 | 2 | 56 | 190 |
| DN100 | 104 | 2 | 60 | 210 |
| DN125 | 129 | 2 | 70 | 239 |
| DN150 | 154 | 2 | 80 | 288 |
| Misurare | A | S | L | H |
| 1" | 25.4 | 1.25 | 44 | 113.5 |
| 1,5" | 38.1 | 1.25 | 48 | 132.5 |
| 2" | 50.8 | 1.25 | 48 | 145 |
| 2,5" | 63.5 | 1.5 | 50 | 163 |
| 3" | 76.2 | 1.6 | 56 | 190 |
| 4" | 101.6 | 2 | 60 | 210 |
| Misurare | A | B | L | H |
| DN20 | 20 | RD44×1/6" | 66 | 113.5 |
| DN25 | 26 | RD52×1/6" | 66 | 113.5 |
| DN32 | 32 | RD58×1/6" | 66 | 125.5 |
| DN40 | 38 | RD65×1/6" | 68 | 132.5 |
| DN50 | 50 | RD78×1/6" | 70 | 145 |
| DN65 | 66 | RD95×1/6" | 72 | 163 |
| DN80 | 81 | RD110×1/4" | 92 | 190 |
| DN100 | 100 | RD130×1/4" | 98 | 210 |
| DN125 | 125 | RD160×1/4" | 106 | 239 |
| DN150 | 150 | RD190×1/4" | 120 | 288 |
| Misurare | S | B | L | H |
| DN25 | 1.5 | 29 | 100 | 113.5 |
| DN32 | 1.5 | 35 | 100 | 125.5 |
| DN40 | 1.5 | 41 | 100 | 132.5 |
| DN50 | 1.5 | 53 | 110 | 145 |
| DN65 | 2 | 70 | 114 | 163 |
| DN80 | 2 | 85 | 130 | 190 |
| DN100 | 2 | 104 | 135 | 210 |
| DN125 | 2 | 129 | 160 | 239 |
| DN150 | 2 | 154 | 180 | 288 |
La valvola a farfalla manuale in 3 pezzi per uso sanitario in acciaio inossidabile AVM combina il funzionamento meccanico diretto con a costruzione in tre pezzi accessibile per la manutenzione. È adatto per condotte sanitarie dove gli operatori lo richiedono posizionamento semplice della valvola, isolamento affidabile e comodo accesso ai componenti interni.
Le configurazioni disponibili con morsetto, saldato, filettato e in tre pezzi offrono flessibilità nell'abbinamento dei componenti esistenti sistemi di tubazioni sanitarie. Il suo metodo di funzionamento manuale elimina anche la necessità di aria compressa e pneumatici accessori di controllo nei punti di installazione in cui il funzionamento automatizzato non è necessario.
Il tempo di produzione standard è di 2-4 settimane. Il programma effettivo dipende dalla quantità dell'ordine, dalle specifiche della valvola, tipo di connessione e disponibilità del materiale. I requisiti urgenti devono essere confermati con AVM prima dell'ordine.
I termini di pagamento standard prevedono un deposito del 30% e il restante 70% pagato prima della spedizione tramite T/T o L/C. Di piccolo valore gli ordini possono richiedere il pagamento completo prima della produzione.
La valvola è imballata in modo sicuro in apposite casse di carta e legno per il trasporto internazionale. La confezione aiuta proteggere il corpo in acciaio inossidabile, le estremità di connessione, la maniglia e i componenti di tenuta durante la movimentazione e la spedizione.
