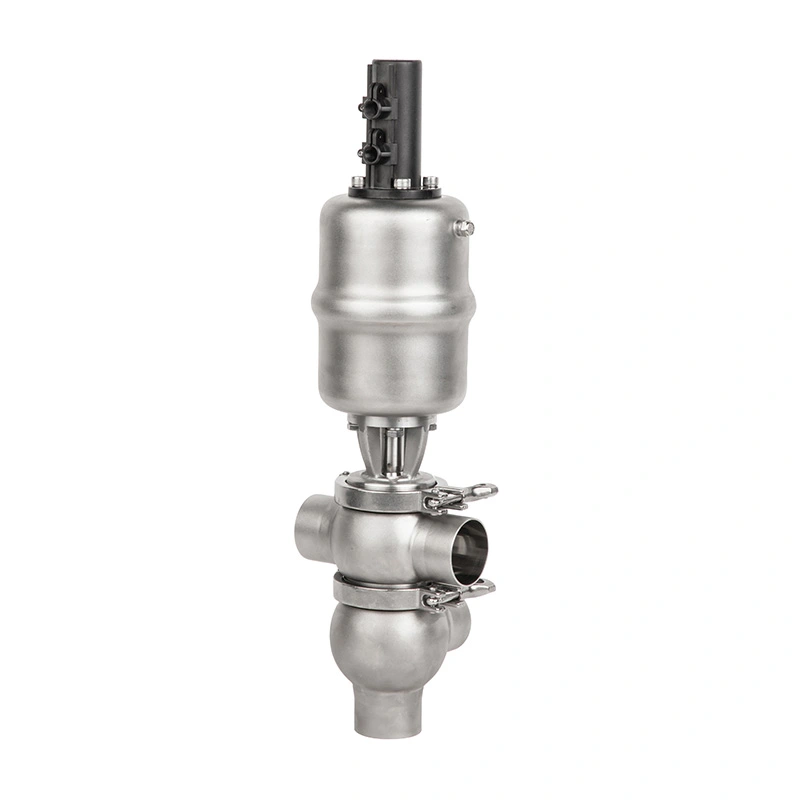

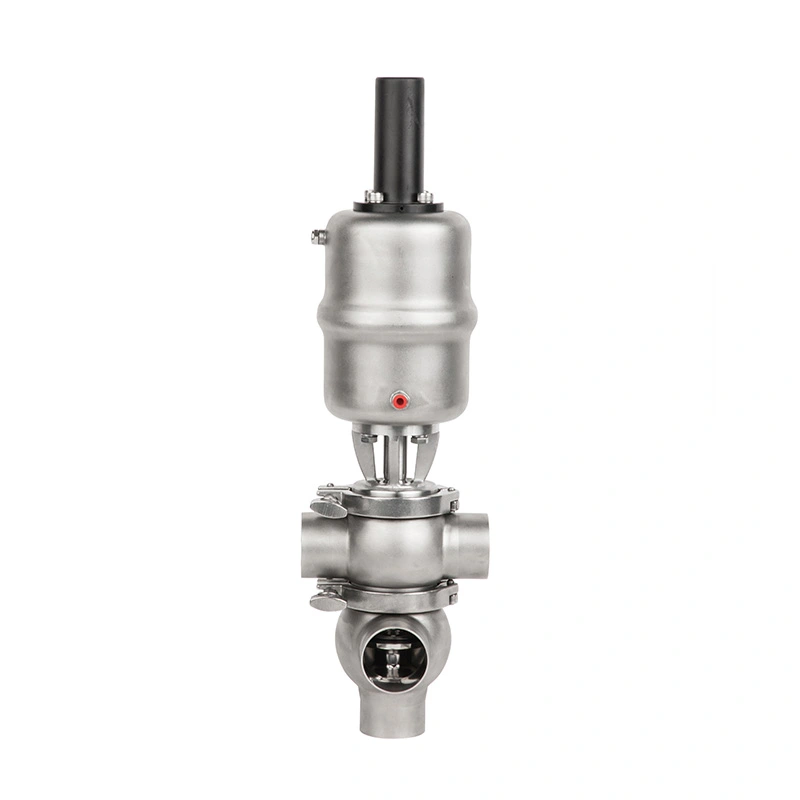

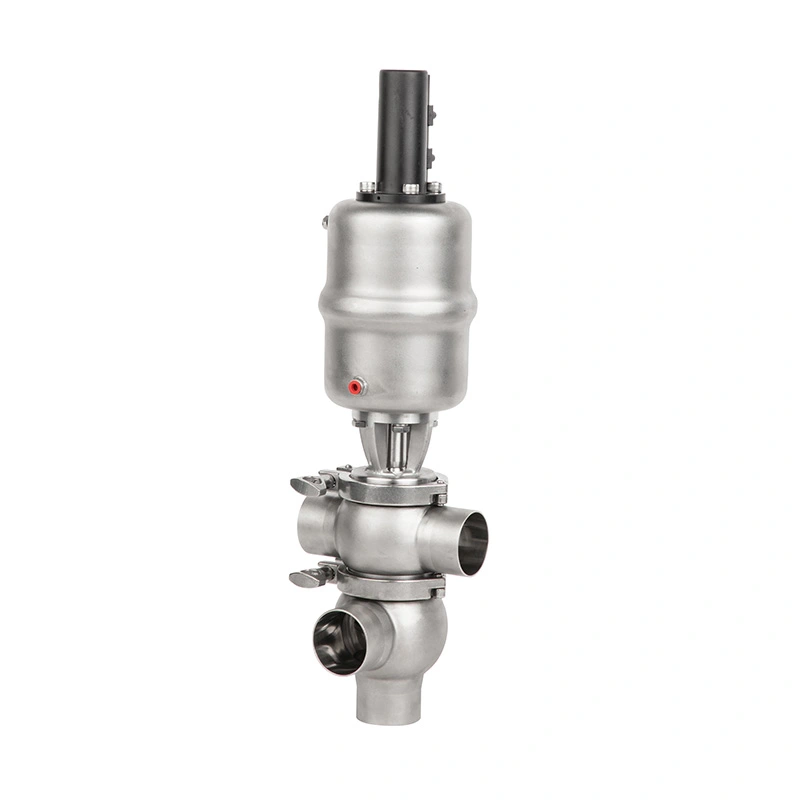

Con parti a contatto con il prodotto in SS316L, percorso del flusso a basso punto morto, finitura superficiale interna Ra <0,8 μm e CIP/SIP compatibilità, la valvola deviatrice sanitaria asettica AVM è progettata per applicazioni sanitarie impegnative nei settori lattiero-caseario, alimenti e bevande, biotecnologie, cosmetici e prodotti chimici fini.
La valvola può essere configurata con attuazione pneumatica e componenti di controllo intelligenti opzionali da 24 V, consentendo integrazione in sistemi di elaborazione automatizzati basati su PLC o DCS.

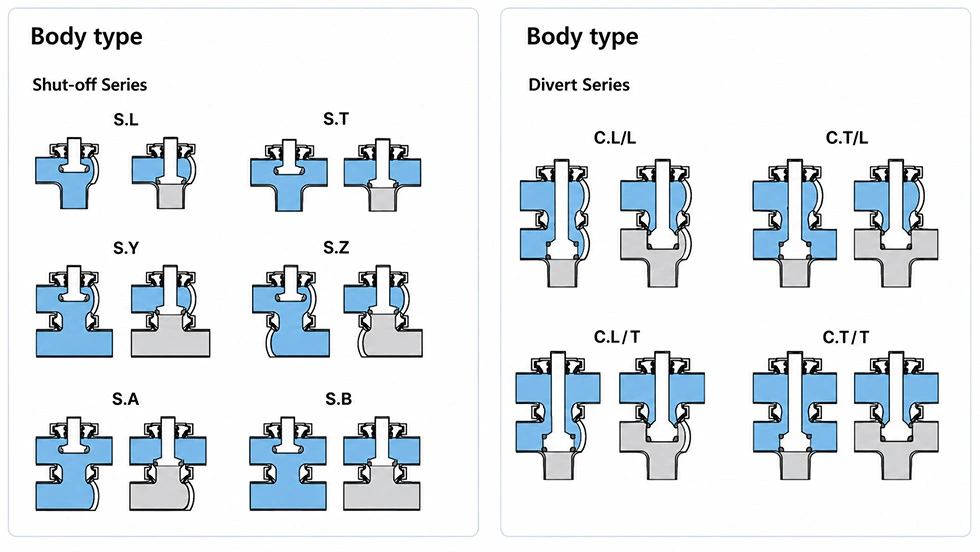

Lo scopo principale della valvola deviatrice sanitaria asettica AVM è dirigere il liquido da un percorso di processo all'altro senza richiedere agli operatori di modificare manualmente le connessioni della pipeline. Può essere applicato al trasferimento del prodotto, al serbatoio operazioni di riempimento, scarico del prodotto, ricircolo e cambio di processo.
Durante il cambio di produzione o la pulizia, i diversi mezzi di processo devono rimanere separati. La chiusura igienica la struttura aiuta a isolare i fluidi di processo e riduce la possibilità di miscelazione indesiderata dei prodotti in caso di flussi multipli i percorsi sono collegati allo stesso gruppo valvola.
La deviazione automatizzata del flusso consente di modificare i percorsi del processo in modo rapido e coerente. Ciò è particolarmente prezioso per linee di produzione che gestiscono più prodotti, dove l'azionamento frequente della valvola manuale può aumentare i tempi di inattività e introdurre errori operativi.
Tutti i componenti a contatto con il prodotto sono realizzati in acciaio inossidabile SS316L, garantendo resistenza alla corrosione e a soluzione materiale igienica per il contatto diretto con i fluidi di processo.
I componenti che non entrano in contatto con il prodotto sono realizzati in acciaio inossidabile SS304. AVM può anche fornire una certificazione EN 10204 3.1 certificato del materiale per applicazioni che richiedono la tracciabilità del materiale.
Il canale di flusso interno è progettato per ridurre al minimo gli spazi morti dove potrebbero rimanere residui di prodotto o liquidi detergenti dopo l'elaborazione.
Questa struttura aiuta a ridurre i rischi di contaminazione e supporta prestazioni di pulizia più costanti durante le operazioni ripetute cicli produttivi.
La finitura della superficie interna è Ra <0,8 μm e fornisce una superficie liscia a contatto con il prodotto che aiuta a ridurre i residui adesione e supporta i requisiti di processo igienici.
AVM offre materiali di tenuta EPDM, FKM e silicone. Tutti i materiali di tenuta disponibili sono conformi alla norma FDA 177.2600 requisiti.
La tenuta corretta deve essere selezionata in base al mezzo di processo, alla temperatura operativa, ai prodotti chimici per la pulizia e condizioni di sterilizzazione.
La valvola è progettata per rimanere installata durante la pulizia CIP. Le sue superfici interne lisce e la gamba bassa la costruzione aiuta i fluidi detergenti a raggiungere le aree critiche e a rimuovere il prodotto residuo senza la necessità di una valvola di routine smantellamento.
Per le applicazioni di lavorazione asettica, la valvola supporta la sterilizzazione a 134°C per un massimo di 20 minuti. Questo consente di incorporare la valvola in sistemi di produzione in cui è prevista la sterilizzazione in linea ad alta temperatura richiesto.
La compatibilità CIP e SIP elimina la necessità di frequenti rimozioni manuali per la pulizia e la sterilizzazione di routine, contribuendo a ridurre gli interventi di manutenzione e a migliorare la disponibilità delle apparecchiature.
La configurazione pneumatica funziona con una pressione dell'aria di controllo di 5–8 bar, garantendo una commutazione della valvola rapida e ripetibile per linee di processo automatizzate.
È possibile utilizzare un controller intelligente opzionale da 24 V per il funzionamento automatizzato delle valvole e l'integrazione a livello di impianto sistemi di controllo.
Un sensore di posizione da 24 V può fornire un feedback sulla posizione della valvola al sistema di controllo, aiutando gli operatori e l'automazione l'apparecchiatura conferma se la valvola ha raggiunto la posizione operativa richiesta.
Un'elettrovalvola opzionale controlla l'attuatore pneumatico, consentendo alla valvola deviatrice di rispondere ai segnali automatizzati da sistemi PLC o DCS.
| Articolo | Specifica |
| Prodotto | Valvola di deviazione asettica sanitaria |
| Marca | AVM |
| Materiale di contatto del prodotto | SS316L |
| Materiale non a contatto con il prodotto | SS304 |
| Certificato materiale | EN 10204 3.1 Disponibile |
| Materiale della guarnizione | EPDM, FKM, Silicone |
| Conformità dei sigilli | FDA 177.2600 |
| Temperatura di lavoro | Da -20°C a +135°C |
| Sterilizzazione | 134°C, massimo 20 min |
| Pressione di esercizio | 0–5 bar, standard |
| Controllare la pressione dell'aria | 5–8 bar |
| Finitura superficiale interna | Ra <0,8μm |

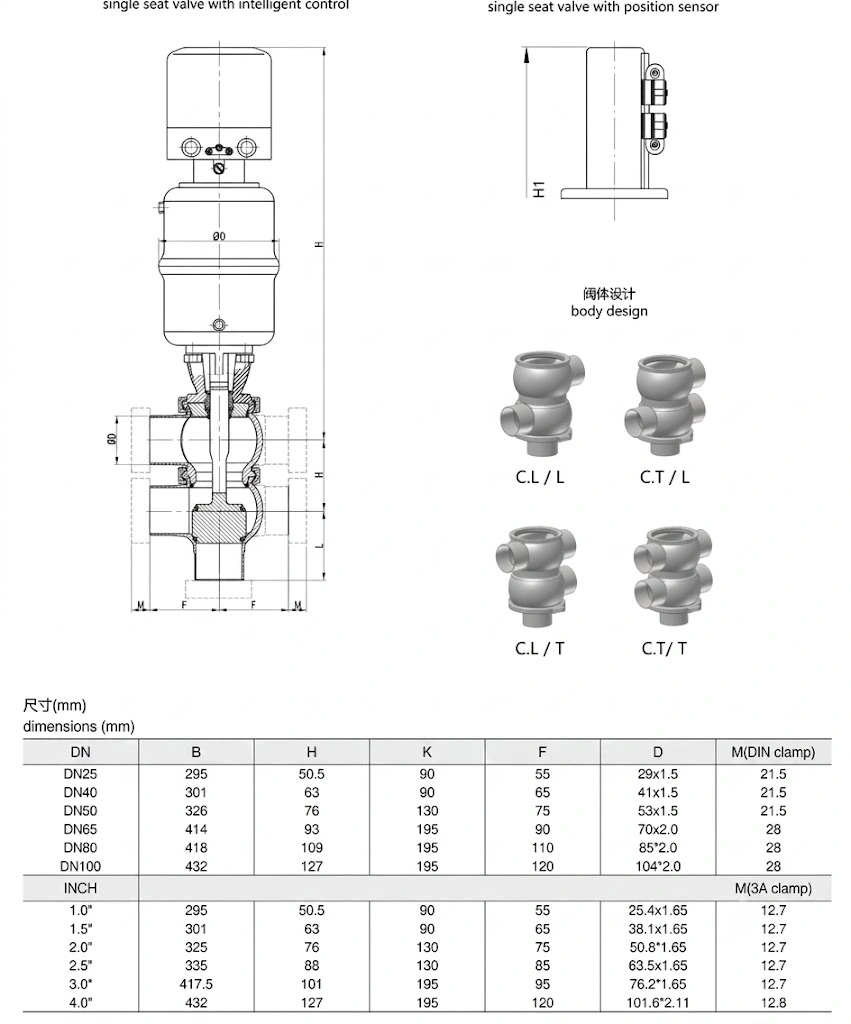

| Tipo di connessione | Tri-clamp, saldatura di testa, flangia |
| Norma di connessione | Serie DIN 11850, ASME, ISO, 3-A |
| Accessori opzionali | Controller intelligente da 24 V, elettrovalvola, sensore di posizione da 24 V |
Le connessioni Tri-Clamp forniscono una soluzione conveniente per i sistemi di tubazioni sanitarie in cui ispezione, pulizia, e la sostituzione delle apparecchiature sono necessarie. Sono ampiamente utilizzati negli alimenti, nelle bevande, nei latticini e nel settore farmaceutico ambienti di lavorazione.
Le connessioni saldate di testa forniscono una connessione permanente alla tubazione con una transizione interna uniforme. Sono adatti per installazioni in cui è importante ridurre al minimo i giunti e mantenere le condizioni igieniche del flusso.
Le configurazioni flangiate forniscono una connessione meccanica robusta per i sistemi di processo che richiedono apparecchiature convenienti integrazione e scomposizione.
AVM supporta gli standard di connessione serie DIN 11850, ASME, ISO e 3-A per adattarsi a diversi standard internazionali sistemi di tubazioni sanitarie.
La valvola può reindirizzare latte, latticini liquidi, soluzioni detergenti e altri fluidi compatibili tra diversi fluidi percorsi di processo supportando al contempo frequenti operazioni CIP.
Per la produzione di bevande e alimenti liquidi, la valvola supporta il trasferimento, il riempimento, il ricircolo, lo scarico e il trasferimento del prodotto applicazioni di cambio produzione in cui è richiesto il controllo igienico del flusso.
La produzione biotecnologica richiede un percorso di processo controllato e una rigorosa igiene. Il design asettico della valvola AVM e la funzionalità SIP lo rendono adatto a sistemi di elaborazione biotecnologici compatibili.
La valvola può essere utilizzata in linee di produzione di cosmetici igienici in cui la gestione pulita dei liquidi, una deviazione affidabile del flusso e sono necessari cambi di processo ripetibili.
Per applicazioni di chimica fine compatibili, la struttura in SS316L e il controllo igienico del flusso forniscono una soluzione affidabile per la movimentazione di liquidi di processo in condizioni sanitarie controllate.
Fornire l'esatto liquido o mezzo di processo per determinare la compatibilità del materiale e della guarnizione.
Confermare la pressione di esercizio, la temperatura di esercizio e le condizioni di sterilizzazione richieste per garantire la valvola la configurazione soddisfa i requisiti effettivi del processo.
Specificare se il sistema richiede connessioni Tri-Clamp, Butt Weld o Flange e identificare la norma DIN, Standard ASME, ISO o 3-A.
Per le linee di produzione automatizzate, verificare se è presente un attuatore pneumatico, un'elettrovalvola, un controller intelligente da 24 V o è necessario il sensore di posizione.
Per progetti che richiedono la tracciabilità dei materiali, richiedere il certificato EN 10204 3.1 insieme all'ordine della valvola.
La valvola AVM si concentra sui requisiti specifici del percorso del processo sanitario, fornendo una commutazione affidabile tra diverse condutture anziché limitarsi a controllare il flusso in entrata e in uscita.
La struttura a basso punto morto, la superficie interna liscia, la compatibilità CIP e la funzionalità SIP a 134°C aiutano a supportare ambienti di produzione igienici esigenti.
Le parti in SS316L a contatto con il prodotto, le parti in SS304 senza contatto con il prodotto e la certificazione opzionale EN 10204 3.1 forniscono informazioni chiare tracciabilità dei materiali per progetti industriali qualificati.
Il funzionamento pneumatico, il controllo intelligente da 24 V, l'integrazione dell'elettrovalvola e il rilevamento della posizione consentono alla valvola AVM di farlo essere incorporati in linee di lavorazione automatizzate.
Viene utilizzato principalmente per reindirizzare i liquidi di processo tra diverse tubazioni mantenendo le condizioni igieniche. Le applicazioni tipiche includono il trasferimento del prodotto, il riempimento di serbatoi, lo scarico, il ricircolo e il cambio di processo.
SÌ. La valvola è progettata per la pulizia CIP e supporta la sterilizzazione SIP a 134°C per un massimo di 20 minuti.
La pressione di esercizio standard è 0–5 bar. Le condizioni operative effettive devono essere confermate al momento della scelta della valvola configurazione.
AVM offre EPDM, FKM e silicone. La selezione dovrebbe basarsi sul mezzo di processo, sulla temperatura e sulla pulizia sostanze chimiche e condizioni di sterilizzazione.
SÌ. Con l'attuatore pneumatico opzionale, l'elettrovalvola, il controller intelligente da 24 V e il sensore di posizione, la valvola può essere integrato in sistemi di controllo automatizzati PLC o DCS.
AVM può fornire un certificato dei materiali EN 10204 3.1 per i materiali in acciaio inossidabile applicabili. I materiali di tenuta sono conformi con i requisiti FDA 177.2600.
La valvola è disponibile con connessioni Tri-Clamp, Butt Weld e Flange e può essere configurata secondo la norma DIN 11850 serie, ASME, ISO e standard 3-A.
Per linee di produzione igieniche che richiedono un instradamento affidabile del flusso, rapidi cambi di processo e pulizia in linea sterilizzazione, la valvola deviatrice sanitaria asettica AVM fornisce una soluzione pratica.
Invia ad AVM il mezzo di processo, il collegamento della tubazione, la pressione di esercizio, la temperatura di esercizio, la sterilizzazione requisiti e configurazione dell'automazione per selezionare il design della valvola appropriato per la vostra applicazione.
