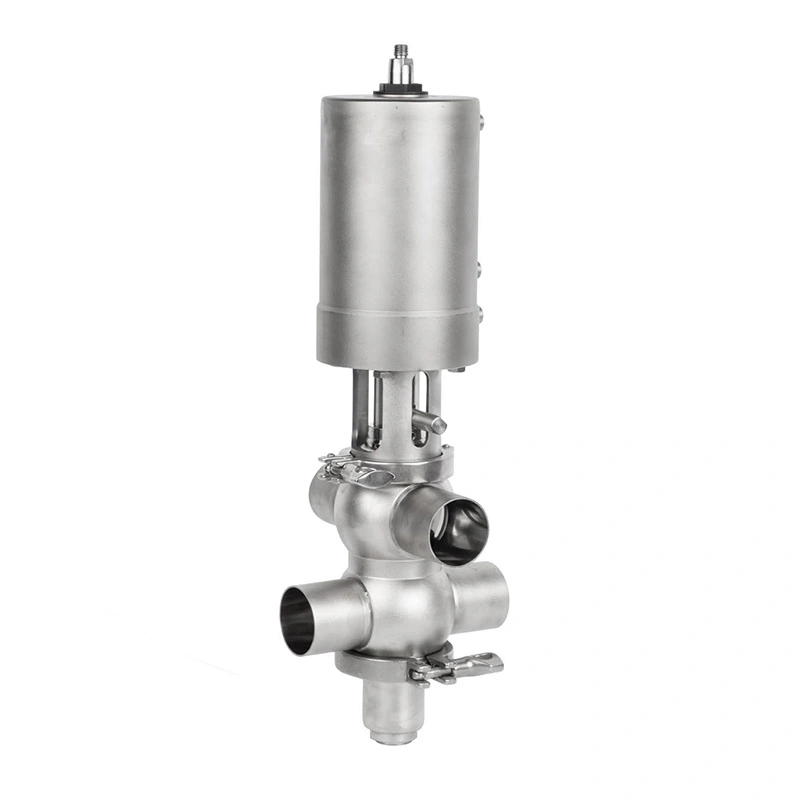

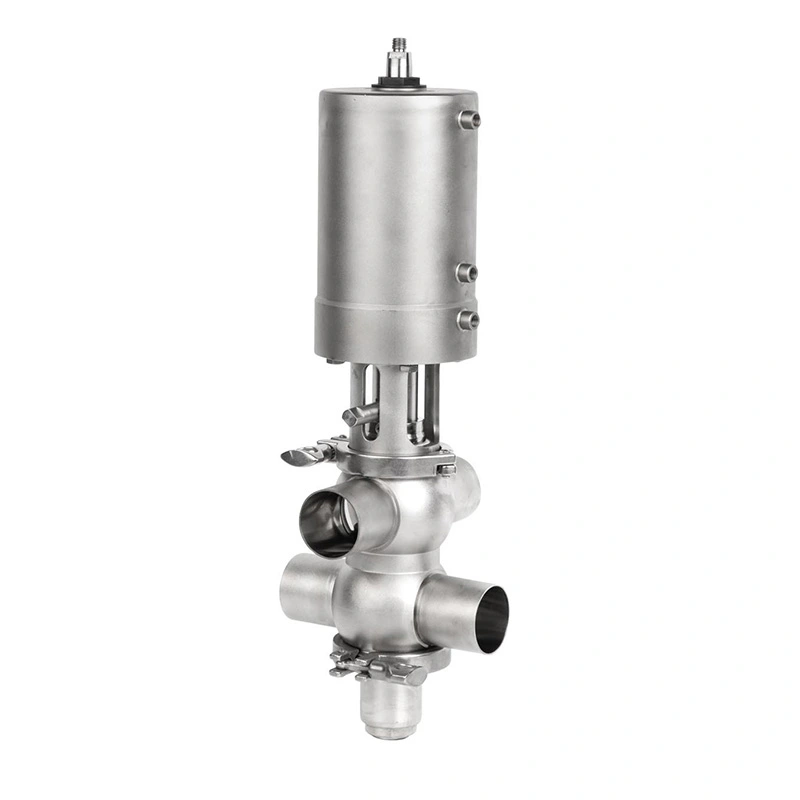

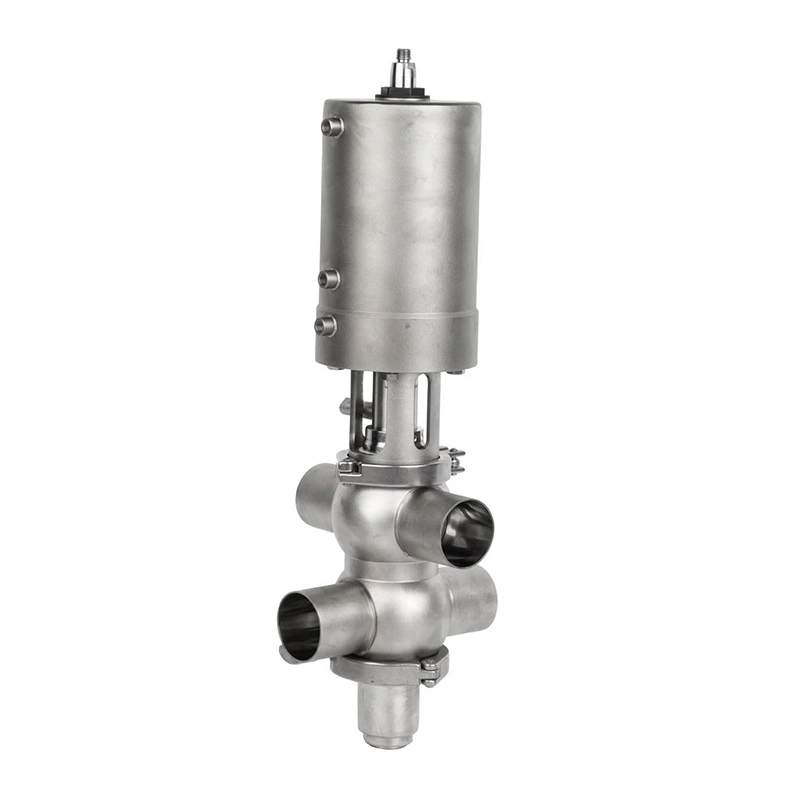

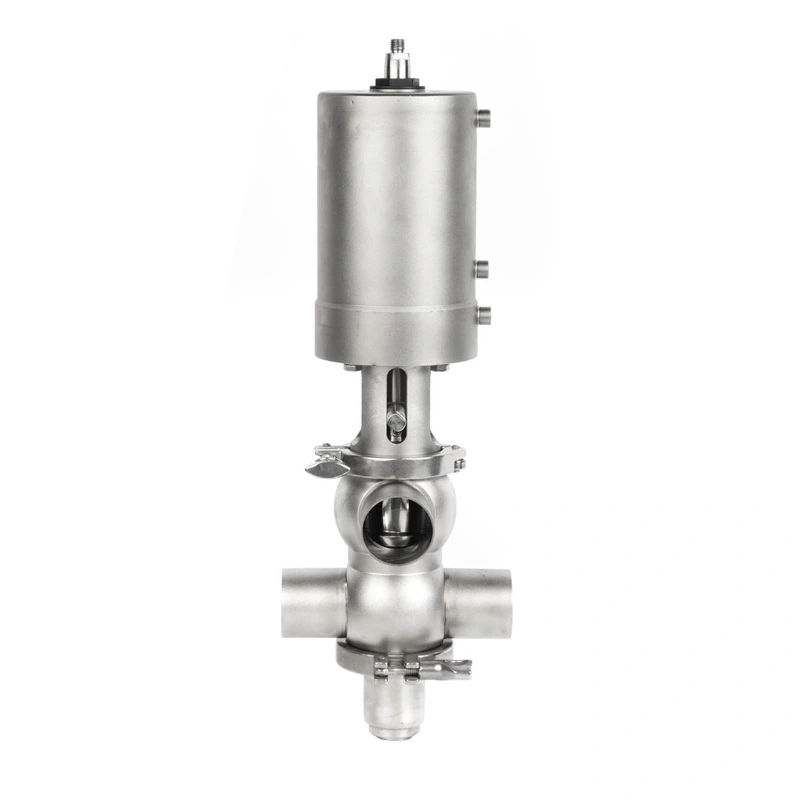

Rispetto alle disposizioni convenzionali delle valvole a sede singola, la valvola Mixproof a doppia sede sanitaria intelligente di AVM può semplificare la progettazione delle tubazioni, ridurre il numero di valvole necessarie e supportare la lavorazione simultanea del prodotto e Pulizia CIP. È adatto per applicazioni impegnative nei settori alimentare e delle bevande, lattiero-caseario, birrificio, farmaceutico, biotecnologia e altre industrie di trasformazione igienica.
Nella lavorazione igienica, prevenire la miscelazione dei prodotti è più importante del semplice controllo del flusso. Un guasto alla valvola, guarnizione danneggiata o un processo di pulizia incompleto possono provocare contaminazione incrociata, tempi di fermo della produzione, perdita di prodotto, e costi aggiuntivi di manutenzione.
Il design mixproof a doppia sede di AVM affronta questi rischi creando una camera di perdita controllata tra due punti di tenuta indipendenti. Se una guarnizione presenta una perdita, il fluido viene invece diretto verso lo scarico atmosferico piuttosto che entrare nella linea di processo opposta.
Questo design offre agli acquirenti una pratica combinazione di separazione dei fluidi, rilevamento delle perdite, pulizia igienica, compatibilità con l’automazione ed efficienza dei processi.

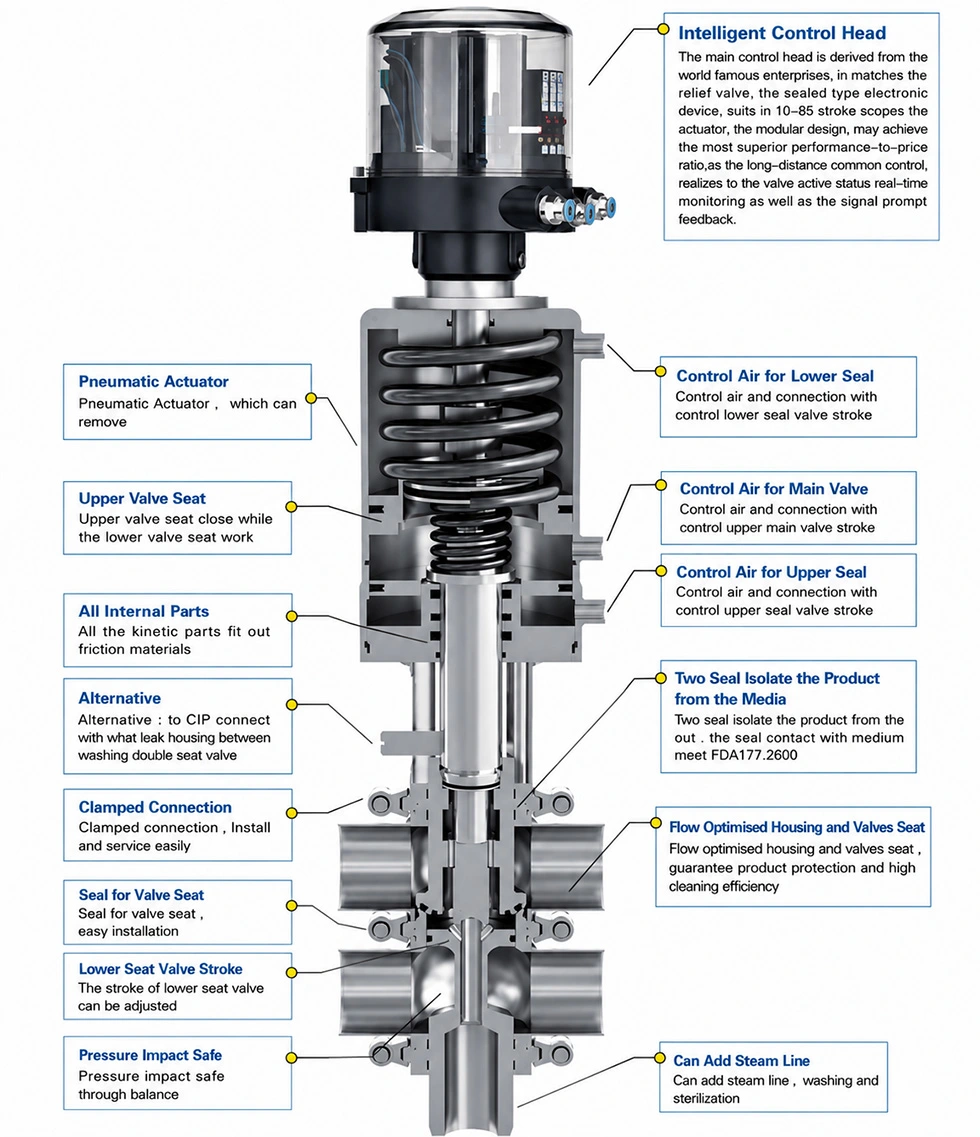

La valvola incorpora due tenute a sede indipendenti. Quando la valvola è chiusa, le guarnizioni superiore e inferiore isolano la valvola due fluidi di processo e formano tra loro una camera di drenaggio.
In condizioni operative normali, entrambe le guarnizioni rimangono chiuse e i due fluidi rimangono completamente separati.
La camera di drenaggio intermedia è collegata ad uno scarico atmosferico. Se uno dei punti di tenuta fallisce, si verifica la perdita il fluido entra nella camera e viene scaricato attraverso l'uscita di perdita.
Ciò fornisce un importante vantaggio in termini di sicurezza: un guasto della guarnizione può essere rilevato prima che il fluido che fuoriesce raggiunga il linea di prodotti opposta.
Perdite visibili sullo scarico possono anche fornire un'indicazione immediata della possibile ispezione o sostituzione della guarnizione richiesto.
La valvola AVM Mixproof è progettata per CIP (Clean-in-Place) e supporta i processi di sterilizzazione senza necessità smantellamento ordinario.
Gli steli della valvola superiore e inferiore e la camera di perdita possono essere puliti e sterilizzati come parte del ciclo di processo, contribuendo a ridurre le esigenze di pulizia manuale e a migliorare l'affidabilità igienica complessiva.
Due posizioni di sigillatura indipendenti separano diversi fluidi di processo e riducono il rischio di contatto tra prodotto o prodotto contaminazione incrociata prodotto-CIP.
Ciò rende la valvola particolarmente adatta per linee di produzione che trattano prodotti diversi o fluidi detergenti al loro interno lo stesso sistema di tubazioni.
La configurazione mixproof può consentire che le operazioni di produzione e CIP abbiano luogo contemporaneamente in diversi percorsi di flusso tempo.
Ciò può ridurre le interruzioni della produzione e migliorare l’utilizzo delle apparecchiature rispetto alla valvola tradizionale disposizioni che richiedono interruzioni di processo più estese.
Una valvola mixproof a doppia sede può sostituire la disposizione funzionale di due o più valvole convenzionali a sede singola configurazioni di tubazioni adeguate.
Ciò aiuta a ridurre la complessità dell'installazione, a risparmiare spazio e a fornire una maggiore flessibilità durante la progettazione igienica sistemi di processo.
Le superfici lisce a contatto con il prodotto e il design con piedi morti ridotti aiutano a ridurre le aree in cui si possono depositare residui di prodotto o microrganismi potrebbero accumularsi.
La struttura igienica supporta inoltre un'efficiente pulizia CIP e aiuta a mantenere condizioni di processo costanti.
Per le linee di lavorazione automatizzate, AVM offre controller intelligenti e sensori di posizione opzionali.
Questi accessori possono essere integrati nei sistemi di controllo automatizzato delle valvole per fornire un posizionamento affidabile delle valvole migliorare il monitoraggio del processo.
AVM fornisce la valvola Mixproof sanitaria intelligente a doppia sede con molteplici configurazioni di connessione da abbinare diversi requisiti igienici delle tubazioni.
Le connessioni Tri-Clamp sono ampiamente utilizzate nelle tubazioni igieniche per alimenti, latticini, bevande, farmaceutiche e biotecnologiche sistemi. Il design supporta installazione, ispezione e manutenzione convenienti.
Le connessioni saldate di testa forniscono una connessione igienica permanente con una transizione interna fluida. Sono adatti per linee di processo in cui la riduzione al minimo delle fessure e il mantenimento della pulizia delle tubazioni sono priorità.
Le configurazioni flangiate sono adatte per sistemi di processo che richiedono connessioni meccaniche robuste e convenienti integrazione delle apparecchiature.
Le configurazioni filettate possono essere utilizzate per disposizioni di tubazioni igieniche compatibili in cui l'installazione compatta e sono necessari collegamenti convenienti.
Nota: il tipo di connessione appropriato deve essere selezionato in base allo standard della tubazione esistente, al mezzo di processo, requisiti di pressione e condizioni di installazione.
| Articolo | Specifica |
| Prodotto | Valvola Mixproof sanitaria a doppia sede intelligente |
| Marca | AVM |
| Dimensione della valvola | DN40–DN100 |
| Pressione massima di esercizio | Fino a 5 bar |
| Temperatura di lavoro | Da -10°C a +135°C, a seconda dei materiali di tenuta |
| Materiale di contatto del prodotto | SS316L |
| Materiale non a contatto con il prodotto | SS304 |
| Tipi di connessione | Tri-clamp, saldatura di testa, flangia, filettatura |
| Materiali di tenuta | EPDM, FKM, Silicone |
| Conformità dei sigilli | Materiali sigillanti conformi alla norma FDA 177.2600 |
| Pulizia | CIP |
| Sterilizzazione | SIP/temperatura di sterilizzazione nominale |
| Accessori opzionali | Controller intelligente, sensore di posizione |
I componenti a contatto con il prodotto sono realizzati in acciaio inossidabile SS316L, fornendo una soluzione materiale adeguata per ambienti di lavorazione igienici dove la resistenza alla corrosione e la pulibilità sono importanti.
I componenti senza contatto con il prodotto utilizzano acciaio inossidabile SS304, fornendo un equilibrio tra prestazioni meccaniche e costo complessivo dell'attrezzatura.
La configurazione del materiale è progettata per soddisfare i requisiti delle apparecchiature di processo sanitarie mantenendone il mantenimento funzionamento affidabile durante ripetuti cicli di pulizia e produzione.
AVM fornisce opzioni di tenuta in EPDM, FKM e silicone in base ai requisiti dei diversi fluidi di processo e condizioni operative.
I materiali di tenuta disponibili sono conformi ai requisiti FDA 177.2600, rendendoli adatti per applicazioni in cui la conformità dell'elastomero è un'importante considerazione per l'acquisto.
Il materiale della guarnizione finale deve essere selezionato in base al mezzo di processo, alla temperatura operativa e alla pulizia prodotti chimici, condizioni di sterilizzazione e durata di servizio richiesta.
Per le linee di produzione automatizzate, la valvola Mixproof sanitaria a doppia sede intelligente AVM può essere dotata di optional componenti di controllo intelligenti.
Il controller intelligente supporta il funzionamento automatizzato della valvola, mentre il sensore di posizione può fornire la posizione della valvola feedback al sistema di controllo.
Ciò rende la valvola adatta per l'integrazione in sistemi di trattamento igienico automatizzati in cui è presente una valvola precisa sono necessari sequenziamento, monitoraggio del processo e interventi manuali ridotti.
La valvola può essere utilizzata in tubazioni di prodotti igienici in cui si trovano diverse bevande, alimenti liquidi o soluzioni detergenti devono rimanere separati durante la produzione.
Gli stabilimenti lattiero-caseari richiedono un controllo rigoroso della contaminazione dei prodotti e dei processi di pulizia. La struttura a doppia seduta fornisce una soluzione efficace per separare i prodotti lattiero-caseari dai fluidi CIP.
I processi di produzione della birra coinvolgono più mezzi liquidi e frequenti cicli di pulizia. La valvola AVM Mixproof può aiutare a migliorare separazione del percorso del flusso e supporto delle operazioni di pulizia automatizzate.
La produzione farmaceutica richiede elevati standard di pulizia, controllo dei processi e prevenzione della contaminazione. Il la struttura igienica e la funzionalità CIP/SIP rendono la valvola adatta a sistemi di processo farmaceutici compatibili.
I processi biotecnologici spesso richiedono una gestione controllata dei fluidi e condizioni igieniche rigorose. La doppia sede il design della tenuta aiuta a mantenere la separazione tra i diversi fluidi di processo.
La scelta della valvola mixproof corretta richiede molto più della semplice selezione della dimensione della valvola. Gli acquirenti dovrebbero confermare quanto segue parametri con AVM:
1. Dimensioni della tubazione: DN40–DN100
2. Mezzo di processo: prodotto, acqua, soluzione CIP o altro fluido compatibile
3. Pressione di esercizio: massima fino a 5 bar
4. Temperatura di esercizio: da -10°C a +135°C a seconda della guarnizione scelta
5. Materiale della guarnizione: EPDM, FKM o silicone
6. Standard di connessione: Tri-Clamp, saldatura di testa, flangia o filettatura
7. Metodo di pulizia: requisiti CIP
8. Requisiti di sterilizzazione: SIP e temperatura di sterilizzazione nominale
9. Requisiti di automazione: controller intelligente e/o sensore di posizione
10. Requisiti dei materiali: parti SS316L a contatto con il prodotto e parti SS304 senza contatto con il prodotto
Fornire questi parametri prima dell'ordine aiuta AVM a consigliare la configurazione e la tenuta della valvola appropriate soluzione.
| Confronto | Valvola Mixproof AVM Doppia Sede | Disposizione convenzionale della valvola a sede singola |
| Separazione dei media | Doppia struttura di tenuta indipendente | Dipende da più valvole e tubazioni |
| Protezione dalla contaminazione incrociata | La camera di perdita fornisce uno scarico controllato | Maggiore dipendenza dalla disposizione delle valvole |
| Produzione + CIP | Supporta operazioni simultanee adeguate | Spesso richiede ulteriore isolamento |
| Rilevamento delle perdite | Camera di dispersione atmosferica | Dipende dalla progettazione del sistema |
| Quantità di valvole | Può sostituire più valvole a sede singola in applicazioni adatte | Potrebbero essere necessarie più valvole |
| Pulizia | Design igienico compatibile con CIP | Dipende dalla configurazione della singola valvola |
| Automazione | Controller intelligente e sensore di posizione opzionali | Dipende dal sistema di controllo selezionato |
| Complessità di installazione | Può semplificare la disposizione delle tubazioni adeguate | Potrebbe richiedere più valvole e connessioni |
AVM si concentra su soluzioni di valvole di processo igieniche progettate in base alle reali esigenze dei settori alimentare, delle bevande, dei latticini, sistemi di lavorazione farmaceutici, birrifici e biotecnologici.
La valvola Mixproof a doppia sede intelligente sanitaria combina la struttura a contatto con il prodotto SS316L, indipendente tenuta a doppia sede, rilevamento delle perdite atmosferiche, compatibilità CIP/SIP e controllo intelligente opzionale.
Per gli acquirenti che cercano un produttore e fornitore affidabile di valvole mixproof sanitarie, AVM può fornire valvole configurazioni basate su dimensioni della tubazione, tipo di connessione, mezzo di processo, materiale di tenuta, condizioni operative e requisiti di automazione.
Una valvola mixproof sanitaria a doppia sede è una valvola di processo igienica progettata per separare due diversi fluidi di processo all'interno dello stesso corpo valvola. Due guarnizioni indipendenti creano una camera di perdita tra i percorsi dei fluidi per ridurre il rischio di contaminazione incrociata.
Se una guarnizione si guasta, il fluido che fuoriesce entra nella camera di drenaggio intermedia e viene scaricato attraverso la scarico delle perdite atmosferiche. Ciò impedisce al fluido che fuoriesce di entrare direttamente nella linea di processo opposta e fornisce un'indicazione visibile di un potenziale problema di tenuta.
SÌ. La valvola è progettata per la pulizia CIP, consentendo le aree di flusso interno, gli steli delle valvole e le perdite pertinenti camera da pulire come parte del processo di pulizia senza smantellamento di routine.
SÌ. Il design igienico, il materiale a contatto con il prodotto SS316L, la funzionalità CIP/SIP e il controllo automatizzato opzionale rendono la valvola adatta per applicazioni di lavorazione farmaceutica compatibili. Dovrebbe essere valutato il sistema completo secondo le specifiche esigenze igieniche e normative del cliente.
AVM offre materiali di tenuta EPDM, FKM e silicone. Il materiale appropriato dipende dal mezzo di processo, temperatura, prodotti chimici per la pulizia e condizioni di sterilizzazione.
La gamma di dimensioni standard fornita è DN40–DN100. Gli acquirenti devono confermare la dimensione richiesta in base al flusso della pipeline velocità, standard di connessione e requisiti di processo.
La pressione massima di esercizio è fino a 5 bar. La pressione operativa effettiva deve essere confermata in base a quella selezionata configurazione della valvola e condizioni di applicazione.
SÌ. AVM offre controller intelligenti e sensori di posizione opzionali per l'integrazione con sistemi di processo automatizzati e monitoraggio della posizione della valvola.
Se la vostra linea di processo deve gestire due fluidi diversi riducendo al minimo il rischio di contaminazione incrociata, AVM Sanitary La valvola Mixproof intelligente a doppia sede fornisce una soluzione pratica per l'isolamento igienico del flusso.
Invia ad AVM le dimensioni della tubazione, il mezzo di processo, la pressione di esercizio, la temperatura di esercizio, il tipo di connessione, la guarnizione requisiti, condizioni CIP/SIP e requisiti di automazione. AVM può aiutare a determinare una valvola mixproof adatta configurazione per il vostro sistema di trattamento sanitario.
