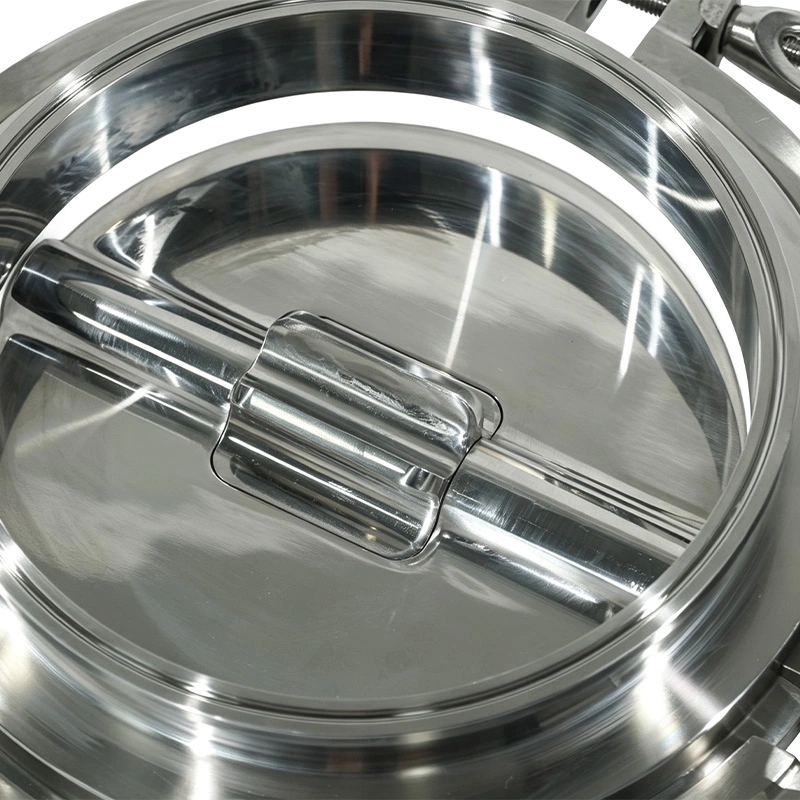

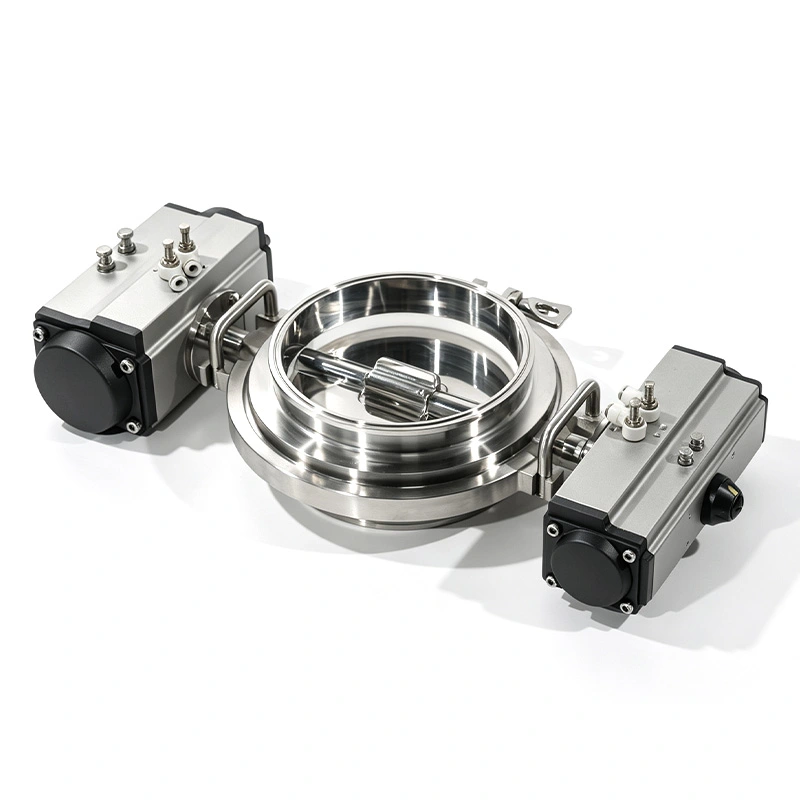

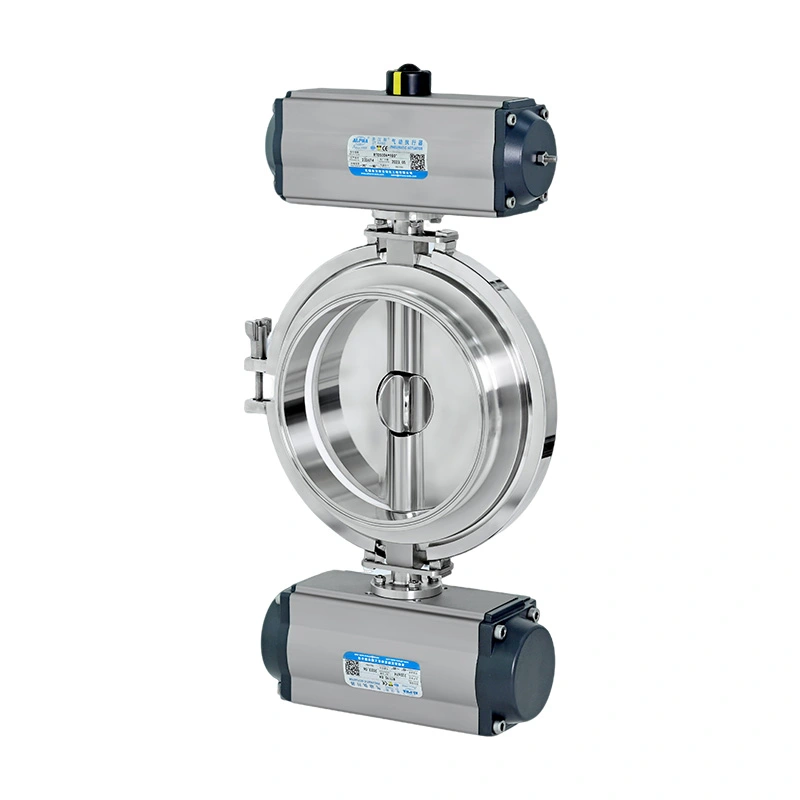

Il rotore grande fornisce rapidamente la maggior parte del materiale richiesto, mentre il rotore piccolo prende il comando vicino al bersaglio valore per il dosaggio finale controllato. Ciò rende la valvola a farfalla sanitaria a doppio dosaggio per lo scarico delle polveri particolarmente adatto per sistemi automatizzati di pesatura, dosaggio, gestione ricette e riempimento polveri produzione farmaceutica, alimentare, nutraceutica e chimica.
Il grande rotore gestisce lo scarico iniziale di materiale ad alto volume. Il suo scopo è spostare rapidamente polvere o granuli verso il target programmato, riducendo il tempo necessario per ogni ciclo di dosaggio.
Il rotore grande può essere configurato per una rotazione a farfalla di 0–90° o una rotazione a stella di 0–180°, a seconda della caratteristiche di dosaggio richieste.
Quando il lotto si avvicina al peso target, il sistema di controllo passa dal rotore grande al rotore piccolo. Il un'apertura più piccola consente di aggiungere materiale in incrementi più fini, riducendo la sovralimentazione e migliorando la ripetibilità.
Il piccolo rotore funziona con una rotazione di 0–180° ed è progettato specificamente per la fase finale di dosaggio di precisione.
Il processo di dosaggio segue una sequenza controllata:
Alimentazione sfusa → Approccio al target → Dosaggio fine → Setpoint raggiunto → Chiusura automatica
Il grande rotore trasferisce inizialmente il materiale ad una velocità elevata. Una volta raggiunto il valore target, il sistema di controllo passa al rotore piccolo. La piccola girante esegue poi il rabbocco finale fino al raggiungimento del setpoint programmato raggiunto.
Questo approccio in due fasi fornisce un equilibrio pratico tra produttività e accuratezza del dosaggio, in particolare nei sistemi automatizzati di pesatura e dosaggio.
La Valvola a Farfalla Sanitaria a Doppio Dosaggio per Scarico Polveri può interfacciarsi con sistemi PLC, celle di carico e controlli di pesatura industriale, che consentono di integrare i parametri di dosaggio in un processo di produzione automatizzato.
Ciò lo rende adatto per applicazioni in cui gli operatori necessitano di quantità di ingredienti ripetibili anziché semplicemente aprire e chiudere una valvola di scarico convenzionale.
Le applicazioni tipiche includono il dosaggio automatico, l'alimentazione a perdita di peso, il riempimento di polveri, ingredienti farmaceutici dosaggio e produzione controllata da ricette.

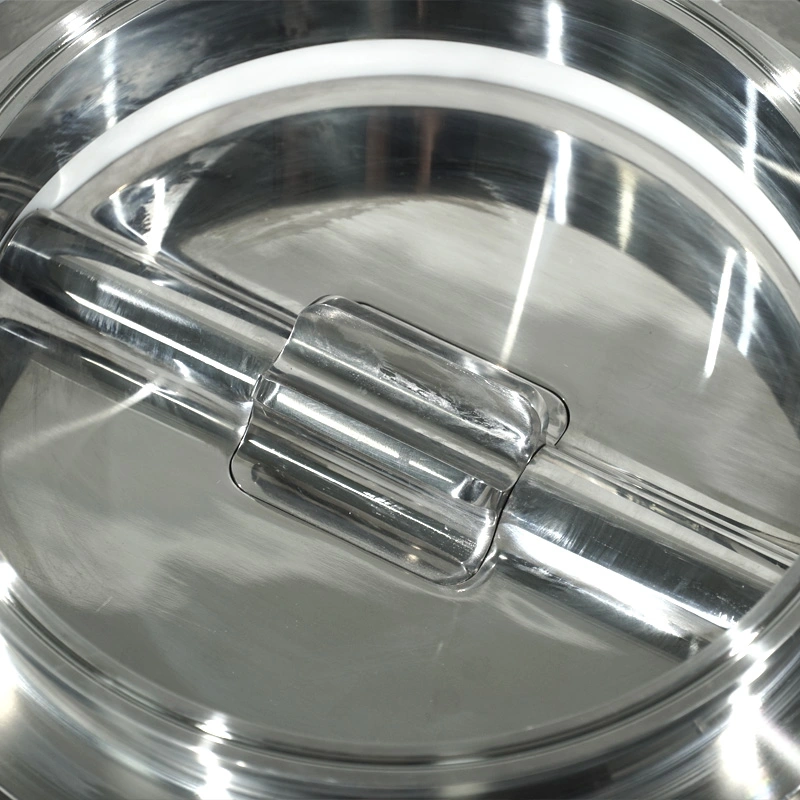

I componenti a contatto con il prodotto sono disponibili in acciaio inossidabile 304 o 316L, mentre i componenti senza contatto utilizzano SS304. Le superfici a contatto con il prodotto possono raggiungere Ra <0,4 μm, contribuendo a ridurre la ritenzione del materiale e a semplificare la pulizia.
Il design sanitario a morsetto rapido consente di smontare e rimontare la valvola in modo efficiente durante la pulizia o è necessario un cambio di prodotto.
Le opzioni di tenuta disponibili includono PTFE, EPDM e silicone, con configurazioni selezionabili in base al materiale e requisiti di processo.
| Specifica | Dettagli |
| Tipo di valvola | Valvola a farfalla sanitaria a doppio dosaggio |
| Taglie disponibili | 6", 8", 10", 12" |
| Pressione di esercizio | Da -0,1 MPa a +0,5 MPa |
| Temperatura di lavoro | Da -20°C a +135°C |
| Materiale a contatto con il prodotto | SS304/SS316L |
| Materiale senza contatto | SS304 |
| Opzioni di tenuta | PTFE, EPDM, Silicone |
| Finitura superficiale | Ra <0,4μm |
| Termina connessione | Tri-morsetto, flangia |
| Standard di connessione | DIN 11850, BS4825, ISO 1127, ASTM BPE |
| Rotore di grandi dimensioni | 0–90° / 0–180° |
| Piccolo rotore | 0–180° |

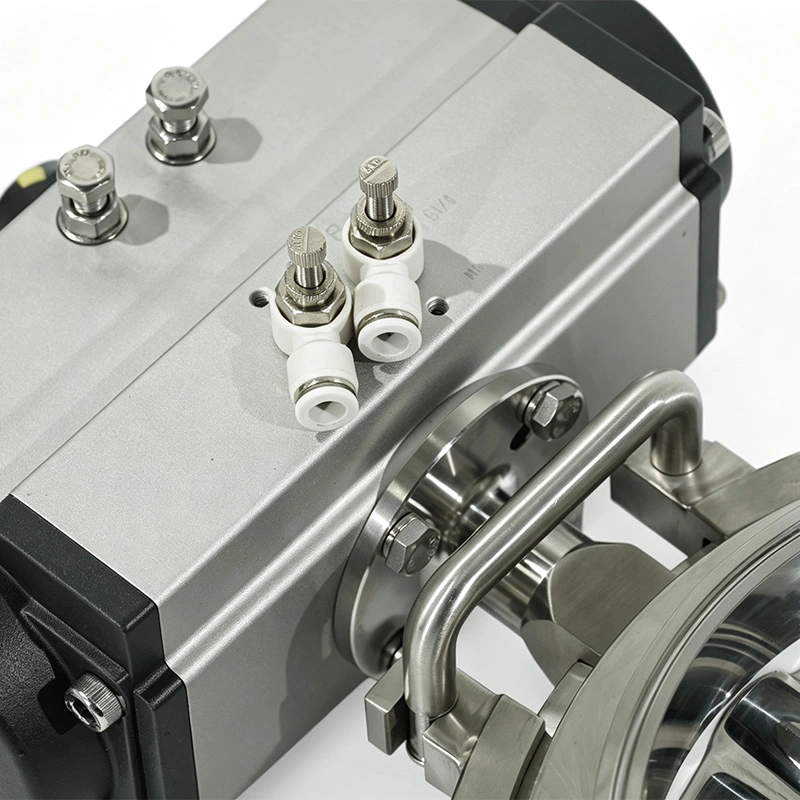

| Attuazione | Attuatore pneumatico |
La valvola a farfalla a doppio dosaggio sanitario per lo scarico delle polveri può essere utilizzata per il dosaggio controllato di prodotti farmaceutici polveri e ingredienti secchi per i quali sono importanti quantità ripetibili di lotti. L'acciaio inossidabile 316L l'opzione di contatto con il prodotto e la finitura superficiale igienica supportano ambienti di lavorazione orientati alle GMP.
Per farina, amido, ingredienti nutrizionali e altri materiali alimentari secchi, il grande rotore fornisce una rapida alimentazione in massa mentre il piccolo rotore esegue il dosaggio finale di rabbocco.
Il sistema a doppio rotore può essere integrato in apparecchiature di riempimento automatizzate in cui il materiale deve raggiungere un livello programmato peso senza eccessiva sovralimentazione.
La valvola a farfalla a doppio dosaggio sanitario per lo scarico delle polveri fornisce un dosaggio controllato di polveri e granulari ingredienti utilizzati nella produzione di prodotti nutrizionali e integratori, a supporto di una produzione basata su ricette e ripetibile quantità in lotti.
Per le polveri chimiche secche e i materiali granulari, la struttura di dosaggio a due stadi aiuta a bilanciare la produttività del materiale con dosaggio finale controllato.
| Considerazione | Valvola a farfalla a doppio dosaggio AVM | Valvola dosatrice monostadio |
| Fasi di dosaggio | Dosaggio grossolano + fine | Monostadio |
| Alimentazione ad alta velocità | Rotore di grandi dimensioni | Dipende dalla valvola |
| Ottima ricarica | Piccolo rotore | Stessa apertura |
| Controllo batch | Progettato per la pesatura automatizzata | Più limitato |
| Controllo della sovralimentazione | Il rotore fine aiuta a ridurre l'alimentazione in eccesso | Dipende dalla precisione del controllo |
| Automazione | Compatibile con PLC/cella di carico | Dipende dalla configurazione |
| Applicazione | Dosaggio e dosaggio di precisione | Scarico generale del materiale |
Un cliente che integrava il dosaggio delle polveri in una linea di pesatura automatizzata aveva bisogno di aumentare la velocità di alimentazione senza sacrificando la precisione del lotto finale. Il cliente ha scelto la configurazione a doppio dosaggio AVM per il rotore di grandi dimensioni poteva movimentare rapidamente la maggior parte del materiale mentre il piccolo rotore completava il rabbocco finale.
Durante i test di produzione, il cliente si è concentrato sulla transizione tra il dosaggio grossolano e quello fine influenzato direttamente la ripetibilità del lotto. La struttura a due stadi ha consentito il passaggio del sistema di controllo del cliente un dosaggio fine man mano che ci si avvicinava al peso target.
Un produttore farmaceutico necessitava di una valvola dosatrice igienica per la preparazione degli ingredienti basata su ricette. Il cliente ha selezionato la configurazione a contatto con il prodotto 316L con finitura superficiale igienica e struttura a bloccaggio rapido. Il Il feedback principale è stato che la valvola combinava il controllo automatizzato del dosaggio con una struttura che rimaneva pratica pulizia e cambio prodotto.
I prodotti per valvole sanitarie AVM sono supportati dagli standard sanitari 3-A, ISO 9001, CE e conformità FDA in tutto prodotti e requisiti applicabili.
Per applicazioni farmaceutiche e nutraceutiche, la doppia valvola di dosaggio può essere configurata con 316L superfici di contatto con il prodotto in acciaio inossidabile, materiali di tenuta conformi alla FDA e finiture igieniche, supporto Ambienti di produzione orientati alle GMP.
Il materiale pertinente e la documentazione di conformità possono essere forniti in base ai requisiti del progetto.
Viene utilizzato per il dosaggio controllato e ripetibile di polveri, granuli e altri materiali sfusi secchi, in particolare dove sono richiesti sia un'elevata velocità di alimentazione che un dosaggio finale accurato.
Il rotore grande esegue un dosaggio grossolano, spostando rapidamente il materiale, mentre il rotore piccolo esegue un dosaggio fine vicino al valore obiettivo. Questo approccio graduale aiuta a bilanciare la produttività e l’accuratezza del dosaggio.
SÌ. La valvola a farfalla sanitaria a doppio dosaggio per lo scarico delle polveri può interfacciarsi con controlli PLC, celle di carico e sistemi di pesatura automatizzati per dosaggio e dosaggio programmabili.
SÌ. La valvola può essere prodotta con componenti a contatto con il prodotto in SS316L, superfici igieniche e guarnizioni conformi alla FDA, rendendolo adatto alla lavorazione farmaceutica orientata alle GMP.
Le dimensioni standard includono 6", 8", 10" e 12".
Le opzioni di tenuta in PTFE, EPDM e silicone sono disponibili in base alle condizioni di processo e all'applicazione requisiti.
