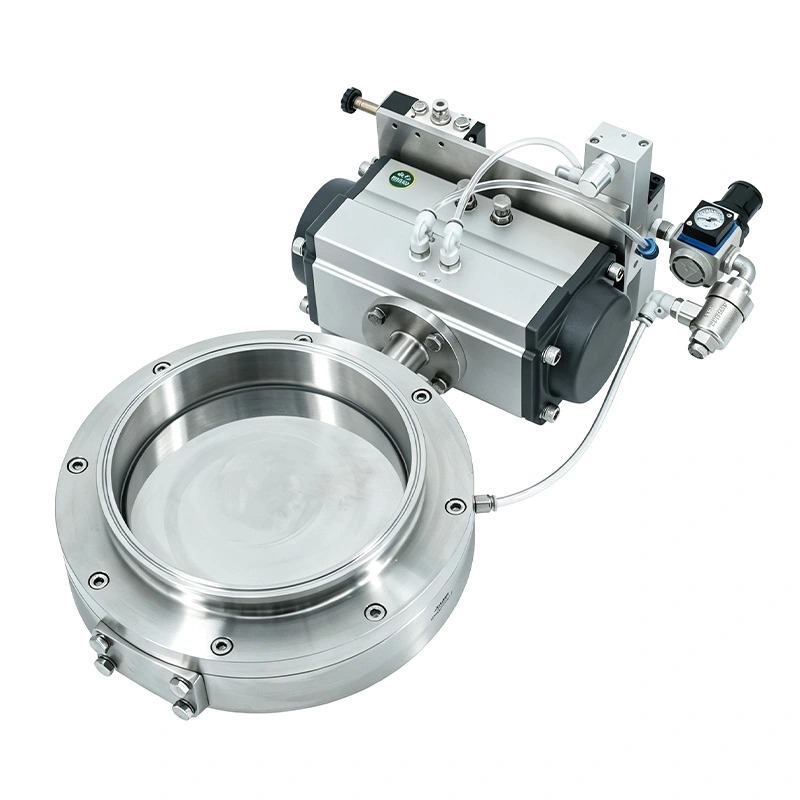

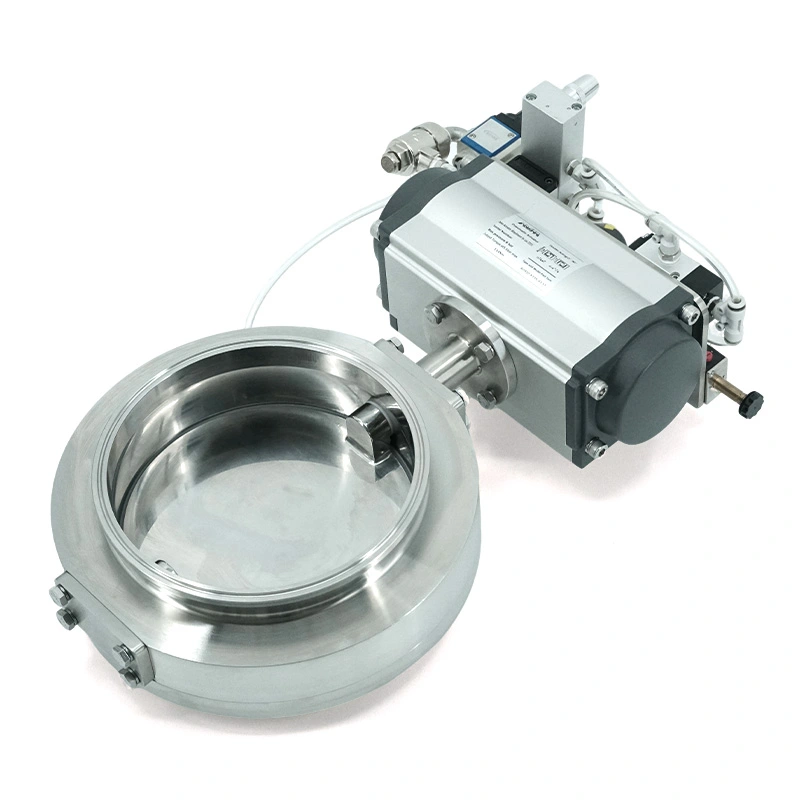

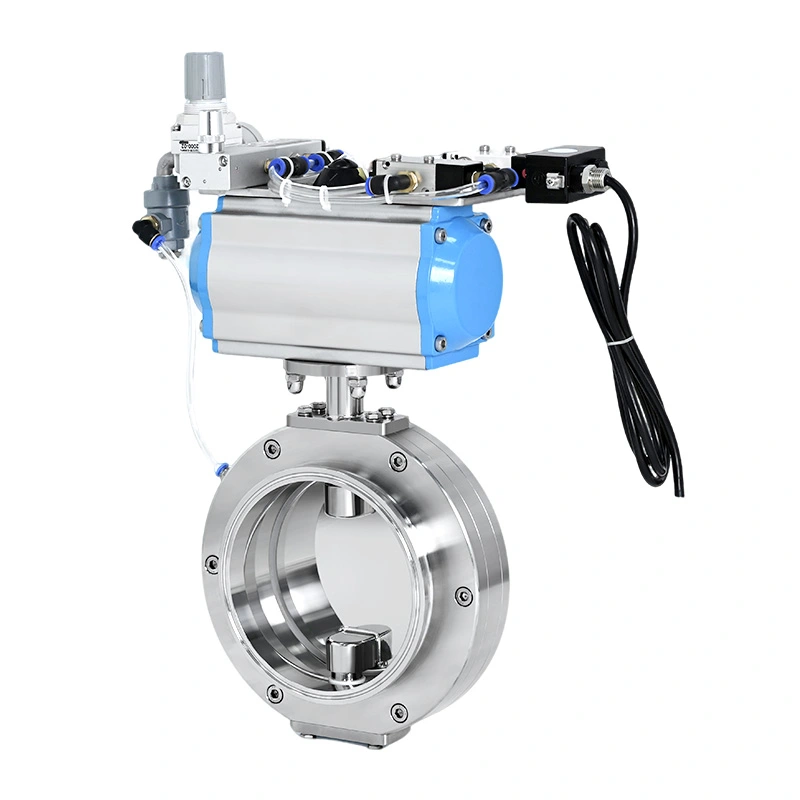

Progettata per gli ambienti igienici più esigenti, la valvola a farfalla eccentrica sanitaria con sede retrattile offre prestazioni senza compromessi. Il suo esclusivo design eccentrico e il meccanismo del sedile retrattile riducono significativamente usura della sede e coppia operativa durante tutto il ciclo di vita della valvola. Ciò garantisce non solo intervalli di manutenzione prolungati ma fornisce anche una chiusura affidabile e a tenuta di bolle in un ampio spettro di applicazioni, dal settore farmaceutico a quello farmaceutico dalla biotecnologia alla lavorazione alimentare, nutraceutica, chimica e avanzata di materiali per batterie.
Le valvole a farfalla convenzionali mantengono il disco e la sede in contatto durante la rotazione. Nelle applicazioni in polvere, ripetuto l'attrito può usurare gradualmente la sede, aumentare la coppia operativa e creare particelle che potrebbero intaccare il prodotto pulizia.
AVM separa le funzioni di sigillatura e di movimento.
Durante il movimento della valvola, il sedile gonfiabile si ritrae in modo che il disco possa ruotare con un contatto minimo. Una volta che il disco raggiunge la posizione chiusa, l'aria compressa attiva la guarnizione e crea la pressione di tenuta richiesta.
Ciò rende la valvola particolarmente adatta per la commutazione ad alta frequenza e la movimentazione di polvere abrasiva.
Prima che il disco si muova, la guarnizione gonfiabile viene sgonfiata e si ritrae dalla superficie di tenuta. Il disco eccentrico quindi ruota senza sfregamenti continui contro il sedile.
Ciò riduce l'usura meccanica e aiuta a mantenere una coppia operativa stabile durante cicli ripetuti.
Quando il disco raggiunge la posizione chiusa, l'aria compressa gonfia la camera di tenuta. Il sigillo si espande in modo uniforme contro il disco per creare una barriera stretta.
La valvola a farfalla eccentrica sanitaria con sede retrattile può quindi fornire una chiusura affidabile evitando contatto di tenuta non necessario durante ogni ciclo di apertura e chiusura.
Il disco eccentrico e la sede retrattile sono particolarmente utili nelle linee di produzione automatizzate in cui le valvole potrebbero esserlo operare ripetutamente durante la giornata.
Con un attrito sostanzialmente ridotto tra il disco e la sede, il design può supportare una vita operativa fino a 1–3 milioni di cicli di commutazione, a seconda delle condizioni operative, del materiale di tenuta e della manutenzione.
La minore resistenza operativa può anche ridurre i requisiti dell'attuatore rispetto ai tradizionali sistemi ad attrito disegni.
La valvola è adatta per materiali come polveri, granuli e cristalli che possono accelerare la sede convenzionale indossare.
Le applicazioni tipiche includono:
Utilizzato per il caricamento, lo scarico e l'isolamento delle polveri in caso di contenimento del prodotto, pulibilità e funzionamento ripetibile sono importanti.
Adatto per la movimentazione di materiali secchi abrasivi dove ridurre al minimo l'usura e la contaminazione delle guarnizioni è una preoccupazione fondamentale.
La struttura igienica in acciaio inossidabile e le superfici lisce a contatto con il prodotto supportano la produzione sanitaria ambienti.
Il sedile gonfiabile fornisce una tenuta affidabile per le linee che operano sia in condizioni di vuoto che di pressione positiva.

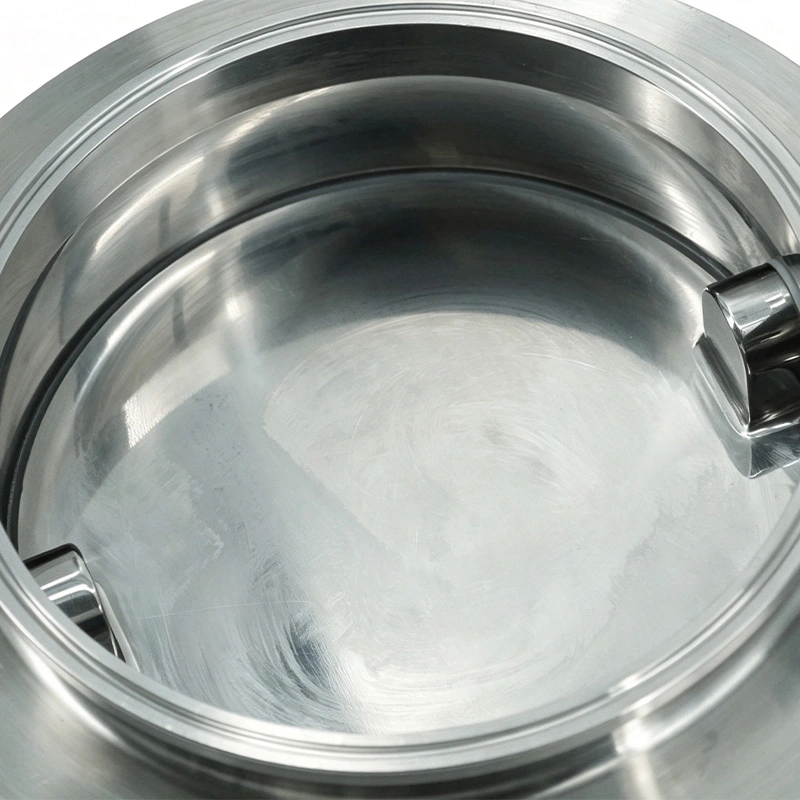

La valvola a farfalla eccentrica sanitaria con sede retrattile è prodotta in SUS304 o SUS316L, con superfici a contatto con il prodotto disponibili con Ra <0,4 μm.
Il suo design interno a bassa ritenzione riduce al minimo le aree in cui le polveri possono accumularsi, supportando la pulizia CIP/SIP e riducendo i rischi di contaminazione durante il cambio prodotto.
Per le configurazioni applicabili sono disponibili materiali di tenuta conformi alla FDA e certificati dei materiali EN 10204 3.1.
| Parametro | Specifica |
| Tipo di valvola | Valvola a farfalla eccentrica sanitaria con sede retrattile |
| Misurare | DN50–DN300 |
| Materiale del corpo | SUS304/SUS316L |
| Guarnizione gonfiabile | EPDM, Silicone, FKM/Viton |
| Finitura contatto prodotto | Ra <0,4μm |
| Finitura senza contatto | Ra <0,8μm |
| Operazione | Attuatore pneumatico |
| Connessioni | Tri-Clamp, flangia, saldata |
| Pulizia | CIP/SIP |
| Opzione antideflagrante | ATEX II2GD T4 |
| Standard di connessione | DIN 11850 Serie 2, ASME BPE, ISO 1127 Serie 1, GB/T 17395 |
| Opzioni di conformità | Tenute conformi alla FDA, progettazione orientata alle GMP, EN 10204 3.1 |
| Considerazione | Valvola a sede retrattile AVM | Valvola a farfalla convenzionale |
| Contatto disco/sede durante la rotazione | Ritirato | Contatto continuo |
| Attrito del sedile | Molto basso | Più alto |
| Resistenza all'usura | Eccellente | Dipende dal materiale |
| Coppia operativa | Basso | Relativamente più alto |
| Ciclismo frequente | Adatto | L'usura dei sedili può diventare una preoccupazione |
| Polvere abrasiva | Adatto | La scelta del posto è fondamentale |
| Sigillatura | Sedile gonfiabile | Sedile fisso |
| Manutenzione | Usura del sedile ridotta | Potrebbe essere necessaria un'ispezione del sedile più frequente |
Un produttore farmaceutico necessitava di una valvola di isolamento sanitario per una linea di trasferimento delle polveri che funzionava con frequenza commutazione automatizzata. Il cliente aveva riscontrato una crescente resistenza operativa con le valvole a farfalla convenzionali poiché i componenti di tenuta si usuravano durante i cicli ripetuti.
AVM ha fornito la valvola a farfalla eccentrica con sedile gonfiabile retrattile. Il cliente ha valutato specificatamente coppia di attuazione, usura della sede e stabilità della tenuta dopo operazioni ripetute. Perché la guarnizione si ritrae prima del disco movimento, la valvola ha ridotto lo sfregamento continuo durante il ciclismo e ha fornito un funzionamento più coerente.
Un processore di materiale per batterie richiedeva una valvola per il trasferimento della polvere secca in cui il materiale abrasivo poteva accelerare usura convenzionale del sedile. Il cliente ha scelto la configurazione con sedile retrattile perché l'elemento di tenuta non lo era trascinato continuamente dal disco durante il funzionamento.
Il feedback del cliente si è concentrato sulla minore preoccupazione per l'abrasione del sedile, sull'attuazione stabile e sulla facilità a lungo termine manutenzione, in particolare per una linea di produzione con aperture e chiusure ripetute.
Le soluzioni di valvole sanitarie AVM supportano gli standard sanitari 3-A applicabili, ISO 9001, conformità CE e FDA. A seconda In base alla configurazione selezionata, la valvola può essere fornita anche con materiali di tenuta conformi alla FDA, orientati alle GMP costruzione igienica e documentazione dei materiali EN 10204 3.1.
È disponibile una configurazione antideflagrante ATEX II 2 GD T4 per i requisiti applicabili delle aree pericolose.
Il sedile si ritrae prima che il disco ruoti, riducendo al minimo l'attrito e l'usura. Quindi si gonfia dopo la chiusura per fornire tenuta affidabile.
SÌ. Il ridotto contatto disco-sede lo rende particolarmente adatto per polveri, granuli e cristalli eventualmente presenti accelerare l'usura dei sedili convenzionali.
SÌ. Il sistema di tenuta gonfiabile è adatto sia per condizioni di processo di vuoto che di pressione positiva quando configurato correttamente.
SÌ. La configurazione sanitaria supporta la pulizia CIP/SIP, in base ai materiali selezionati e alle condizioni di processo.
Sono disponibili EPDM, silicone e FKM/Viton. È possibile selezionare i gradi conformi alla FDA per i prodotti farmaceutici e applicabili applicazioni alimentari.

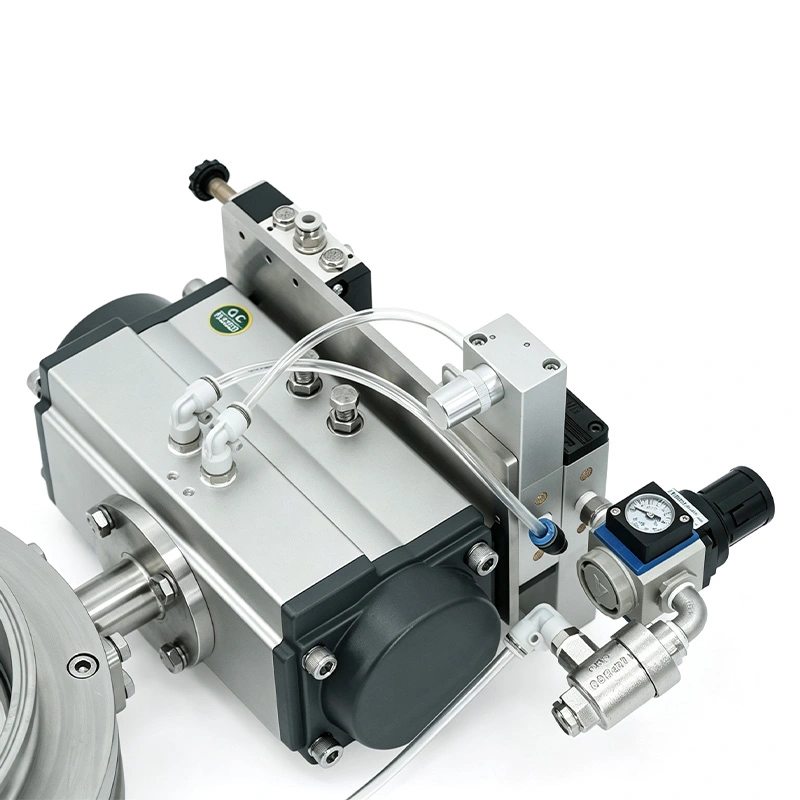

SÌ. La valvola a farfalla eccentrica sanitaria con sede retrattile è azionata da un attuatore pneumatico e può essere integrati con sistemi automatizzati di controllo del processo.
