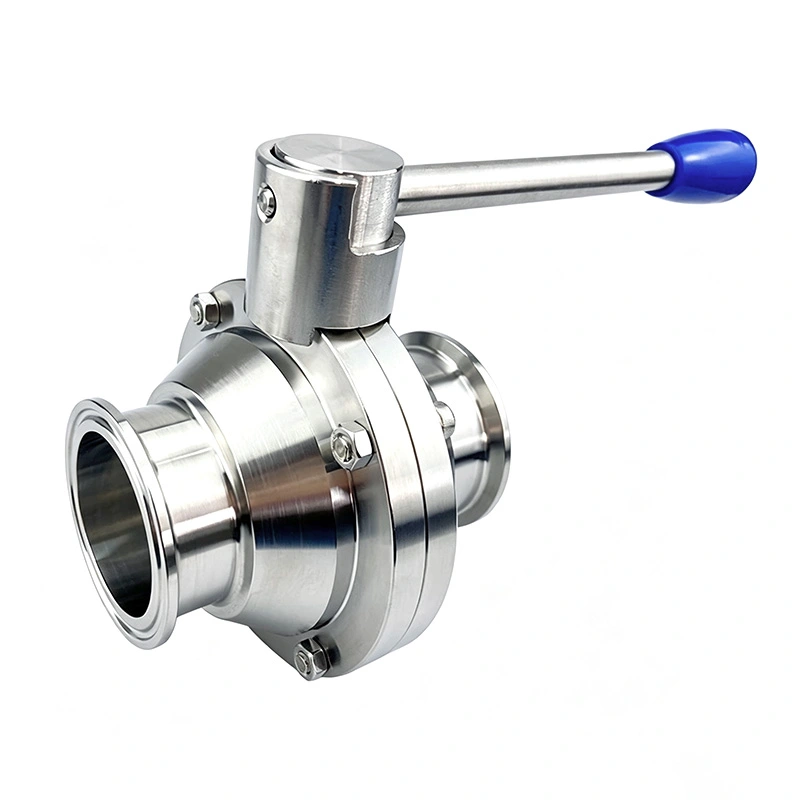

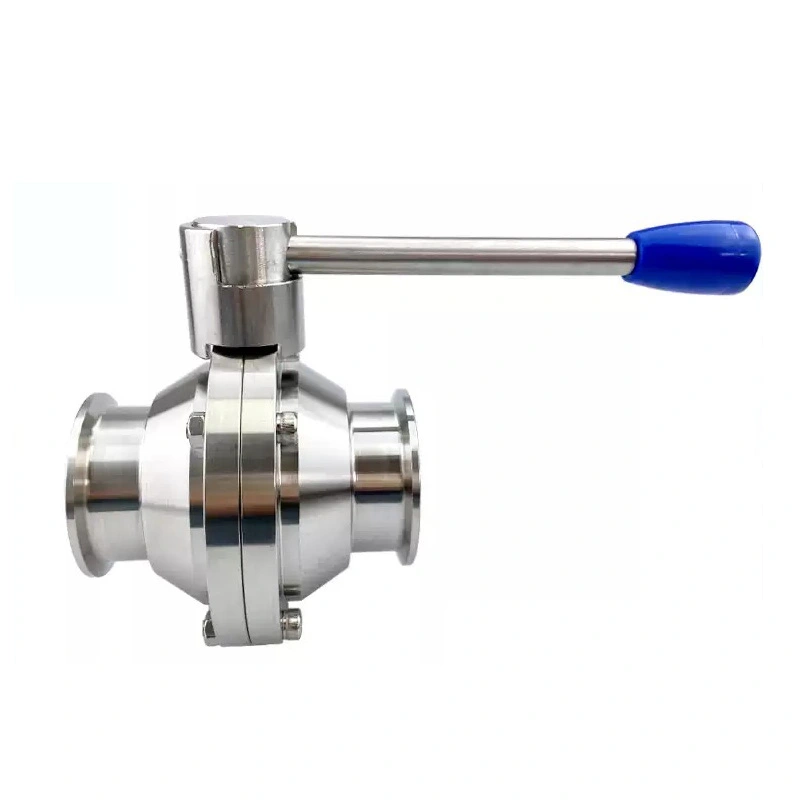

La valvola a sfera a farfalla sanitaria è disponibile con configurazioni operative manuali e automatizzate. È inossidabile la struttura in acciaio e il percorso del flusso sanitario lo rendono adatto per alimenti e bevande, latticini, prodotti farmaceutici, biotecnologie, cosmetici e sistemi di lavorazione di prodotti chimici fini compatibili.
La sfera interna a farfalla modifica l'area di flusso effettiva mentre la valvola ruota. Ciò consente agli operatori di regolare il flusso del processo tra le posizioni completamente aperta e completamente chiusa in base ai requisiti di produzione.
Il passaggio del flusso relativamente aperto è adatto per prodotti ad alta viscosità in cui può verificarsi un'eccessiva restrizione del flusso influenzare le prestazioni di trasferimento. Le applicazioni tipiche includono prodotti lattiero-caseari, alimenti liquidi, formulazioni cosmetiche e liquidi di processo compatibili.
La valvola a sfera sanitaria a farfalla può essere utilizzata per determinati mezzi liquidi contenenti particelle sospese o morbide. Prima di selezionare la valvola è necessario verificare la dimensione delle particelle, la concentrazione, la viscosità, la temperatura e la portata per un processo specifico.
La maniglia a 12 posizioni fornisce incrementi di regolazione di circa 15°, consentendo agli operatori di selezionare ripetibili posizioni di flusso intermedie. È adatto per processi che richiedono una regolazione manuale più precisa del flusso.
La maniglia di trazione a 4 posizioni fornisce diverse posizioni operative definite per una semplice regolazione manuale. Lo è adatto quando il processo utilizza impostazioni di flusso predeterminate anziché una regolazione continua.
La configurazione della maniglia deve essere selezionata in base alla precisione di regolazione richiesta. La versione a 12 posizioni è adatta per una regolazione manuale più precisa, mentre la versione a 4 posizioni è adatta per impostazioni di flusso più semplici.
L'attuatore pneumatico converte il movimento dell'aria compressa in un movimento rotatorio di circa 90°, consentendo una valvola rapida posizionamento. È adatto per linee di produzione dotate di sistemi di controllo pneumatico.
L'attuazione elettrica può essere selezionata quando il processo richiede il posizionamento della valvola controllato elettricamente oppure quando l'aria compressa non è disponibile.
La valvola attuata può essere integrata con PLC e altri sistemi di controllo, consentendo al posizionamento della valvola di funzionare insieme con pompe, serbatoi, attrezzature di riempimento e altri macchinari di processo.
La sfera interna è appositamente sagomata per fornire un'apertura di flusso controllabile durante la rotazione. Ciò consente alla valvola per eseguire la regolazione del flusso oltre alla chiusura della tubazione.
Quando la valvola si avvicina alla posizione completamente aperta, il passaggio del flusso fornisce un percorso relativamente non ostruito per il mezzo di processo, contribuendo a ridurre la resistenza non necessaria durante il trasferimento del liquido.
Quando la sfera si allontana dalla posizione completamente aperta, l'area di flusso disponibile diminuisce. Ciò fornisce un funzione di controllo del flusso intermedio senza richiedere una valvola di regolazione separata.
SUS304 è adatto per applicazioni compatibili con alimenti, bevande, cosmetici e lavorazioni igieniche generali dove la resistenza alla corrosione standard soddisfa i requisiti del processo.
SUS316L può essere selezionato per condizioni di contatto con il prodotto più impegnative in cui è più elevata la resistenza alla corrosione e più severa sono necessari requisiti materiali.
Il materiale di tenuta deve essere selezionato in base al mezzo di processo, alla temperatura, ai prodotti chimici per la pulizia e condizioni di sterilizzazione. Gli acquirenti devono fornire le condizioni operative effettive quando richiedono un prodotto idoneo configurazione.
Quando il passaggio del flusso interno è allineato con la tubazione, la valvola fornisce la massima area di flusso disponibile per elaborare il trasferimento multimediale.
Quando la sfera ruota in una posizione intermedia, l'area di flusso è parzialmente limitata. Questa posizione è abituata controllare il flusso del processo in base alle condizioni di produzione richieste.
Quando la sfera raggiunge la posizione chiusa, il passaggio del flusso viene bloccato e la struttura di tenuta provvede all'arresto tra il lato a monte e quello a valle.
| Articolo | Specifica |
| Nome del prodotto | Valvola a sfera a farfalla sanitaria |
| Marca | AVM |
| Tipo di valvola | Valvola a sfera a farfalla |
| Materiale del corpo | SUS304/SUS316L |
| Operazione | Manuale/Pneumatico/Elettrico |
| Maniglia manuale | 12 posizioni/4 posizioni |
| Meccanismo operativo | Rotante di 90° |
| Connessione | Morsetto sanitario e opzioni di connessione compatibili |
| Supporti applicativi | Liquidi/Liquidi viscosi/Liquidi contenenti particelle compatibili |
| Finitura superficiale | Secondo i requisiti di trattamento sanitario |
| Industrie applicative | Alimenti e bevande/Latticini/Farmaceutici/Biotecnologie/Cosmetici/Chimica fine |

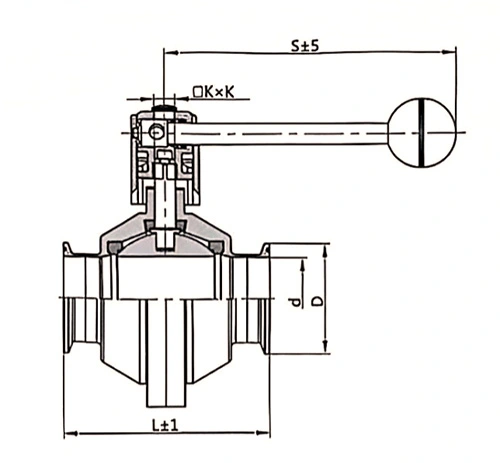

| Misurare | d | D | L | S |
| 3/4" | 16 | 50.5 | 80 | 115 |
| 1" | 22.1 | 50.5 | 80 | 115 |
| 1 1/4" | 28 | 50.5 | 80 | 115 |
| 1 1/2" | 34.9 | 50.5 | 100 | 128 |
| 2" | 47.5 | 64 | 105 | 128 |
| 2 1/2" | 59.5 | 77.5 | 125 | 160 |
| 3" | 72.2 | 91 | 134 | 160 |
| 3 1/2" | 85 | 106 | 140 | 185 |
| 4" | 98 | 119 | 170 | 185 |
La valvola a sfera sanitaria a farfalla può essere utilizzata per il trasferimento controllato di latte, yogurt, succhi, salse e liquidi ingredienti alimentari e altri prodotti compatibili dove è richiesta una regolazione igienica del flusso.
Le applicazioni tipiche includono il trasferimento di liquidi farmaceutici, la preparazione di tamponi, apparecchiature per biotrattamenti, elevata purezza gestione dei liquidi e tubazioni di processo igieniche compatibili.
La valvola può essere utilizzata per shampoo, lozioni, creme e altre formulazioni cosmetiche a viscosità controllata il trasferimento di liquidi sono considerazioni importanti sul processo.
Per i mezzi chimici compatibili, la valvola può essere applicata a sistemi di trasferimento di liquidi e di controllo del processo che coinvolgono materiali viscosi o contenenti particelle. La compatibilità dei materiali e delle guarnizioni deve essere valutata in base al composizione chimica effettiva.
Fornire il nome del mezzo, la viscosità, il contenuto di particelle, la concentrazione e la temperatura operativa perché questi fattori influiscono direttamente sulla selezione della valvola e del materiale di tenuta.
Se la valvola viene utilizzata principalmente per l'isolamento, una configurazione operativa di base può essere sufficiente. Se flusso intermedio è necessaria una regolazione, è necessario prendere in considerazione la maniglia a 12 posizioni o una configurazione attuata.
La dimensione della valvola e le dimensioni del collegamento devono corrispondere al sistema di tubazioni sanitarie esistente. Fornire quanto richiesto dimensione nominale e tipo di connessione quando si richiede un preventivo.
Per il funzionamento manuale, specificare il tipo di maniglia richiesta. Per le applicazioni automatizzate, specificare pneumatico o elettrico funzionamento e fornire le condizioni di controllo disponibili.
Le dimensioni della valvola e le interfacce di collegamento sanitario vengono controllate in base alla configurazione specificata in precedenza spedizione.
Le configurazioni manuali e attuate vengono controllate per il corretto movimento e posizionamento in base a quanto selezionato meccanismo di funzionamento.
Il corpo in acciaio inossidabile e le estremità di connessione sono protetti durante la movimentazione e l'imballaggio per ridurre il rischio di graffi, deformazioni e contaminazioni durante il trasporto.
AVM utilizza idonei imballaggi protettivi per i trasporti internazionali. È possibile organizzare casse di carta e di legno in base alle dimensioni della valvola, alla configurazione operativa e ai requisiti di spedizione.
Viene utilizzato sia per la regolazione del flusso che per l'intercettazione nelle tubazioni di processo igieniche, in particolare in caso di flusso intermedio è necessario un aggiustamento.
SÌ. La valvola è progettata per applicazioni che coinvolgono liquidi viscosi, sebbene l'effettiva idoneità dipenda da viscosità, temperatura, portata e caratteristiche del mezzo specifico.
Può essere preso in considerazione per liquidi contenenti particelle compatibili. Dimensione delle particelle, concentrazione, durezza e processo le condizioni devono essere confermate prima della selezione.
La maniglia a 12 posizioni fornisce incrementi di regolazione di circa 15° per un posizionamento manuale più preciso del flusso. Il La maniglia a 4 posizioni fornisce diverse posizioni predefinite per un funzionamento più semplice.
SÌ. Sono disponibili opzioni di attuazione pneumatica ed elettrica per l'integrazione con sistemi di processo automatizzati.
Fornire le dimensioni della valvola, il mezzo di processo, la viscosità, le caratteristiche delle particelle, la temperatura, la pressione e il flusso richiesto velocità, tipo di connessione e metodo operativo manuale o automatizzato preferito.
