A differenza delle valvole a sfera in linea standard, la configurazione del fondo del serbatoio è progettata attorno al collegamento tra la valvola e l'uscita della nave. Il passaggio interno aiuta a ridurre la ritenzione del prodotto sul fondo della vasca, realizzando la valvola adatto per processi in cui sono importanti un drenaggio completo, un basso residuo e una facile pulizia.
La valvola a sfera per fondo serbatoio sanitario è disponibile con funzionamento manuale o attuazione pneumatica e può essere utilizzata in sistemi di lavorazione farmaceutici, biotecnologici, alimentari, delle bevande, lattiero-caseari, cosmetici e di prodotti chimici fini compatibili.
La valvola è installata all'uscita più bassa di un serbatoio o di un recipiente di processo, fornendo un percorso di flusso diretto dal recipiente nella conduttura a valle. Questa configurazione è adatta per lo scarico del prodotto, lo svuotamento del serbatoio, il trasferimento e cambio di processo.
La struttura della valvola è progettata per ridurre al minimo le cavità inutili e l'accumulo di prodotto attorno all'uscita del serbatoio. Ciò è particolarmente importante per i prodotti di alto valore in cui il materiale residuo può portare alla perdita o all'aumento del prodotto requisiti di pulizia.
La valvola a sfera per fondo serbatoio sanitario può essere applicata a serbatoi di stoccaggio, serbatoi di miscelazione, reattori, recipienti di fermentazione, e altri recipienti di processo sanitari in cui sono richiesti scarico dal fondo e isolamento.
La sfera a passaggio totale fornisce un'ampia area di flusso interno quando è completamente aperta. Ciò consente ai media del processo di spostarsi dal file uscita del serbatoio con limitazione del flusso relativamente bassa.
La configurazione montata sul fondo supporta il drenaggio e il trasferimento del prodotto con gravità assistita. È adatto per applicazioni in cui il volume di liquido rimanente all'interno del serbatoio deve essere ridotto al minimo durante lo scarico.
Riducendo lo spazio morto non necessario intorno all'uscita e al passaggio della valvola, il design aiuta a diminuire il prodotto residuo dopo lo scarico. Ciò può migliorare il recupero del prodotto e semplificare le successive procedure di pulizia.
La valvola incorpora un meccanismo di compensazione automatica della tenuta per mantenere il contatto di tenuta come condizioni operative cambiare. Ciò aiuta a compensare la normale usura delle guarnizioni e supporta prestazioni di chiusura costanti.
Quando la valvola a sfera di fondo del serbatoio sanitario è chiusa, il sistema di tenuta isola il serbatoio dalla valle conduttura. È necessaria una corretta selezione del materiale e della pressione in base alle effettive condizioni del processo.
La struttura interna è progettata per ridurre la coppia necessaria per ruotare la sfera, consentendo un funzionamento manuale più semplice e riducendo i requisiti degli attuatori per le configurazioni automatizzate.
Le superfici a contatto con il prodotto sono rifinite con precisione per ridurre le aree in cui possono accumularsi residui di prodotto. La norma la finitura superficiale è Ra ≤0,8 μm, con Ra ≤0,4 μm disponibile come opzione.
La valvola può essere incorporata nei sistemi Clean-in-Place, consentendo al fluido detergente di passare attraverso la linea di processo senza richiedere lo smantellamento di routine della valvola.
Per i processi che richiedono sterilizzazione, la valvola può essere configurata per applicazioni Sterilize-in-Place secondo i materiali di tenuta selezionati e la temperatura di esercizio.
La valvola è disponibile in acciaio inossidabile SS304 e SS316L. SS316L è particolarmente adatto per esigenti applicazioni a contatto con il prodotto che richiedono una maggiore resistenza alla corrosione.
I materiali di tenuta disponibili includono PTFE, EPDM e silicone. Il materiale appropriato dovrebbe essere selezionato in base alla composizione del prodotto, ai detergenti, alla temperatura e alle condizioni operative.
La finitura superficiale standard è Ra ≤0,8 μm, mentre è disponibile una finitura opzionale Ra ≤0,4 μm per applicazioni con requisiti di superficie più severi.

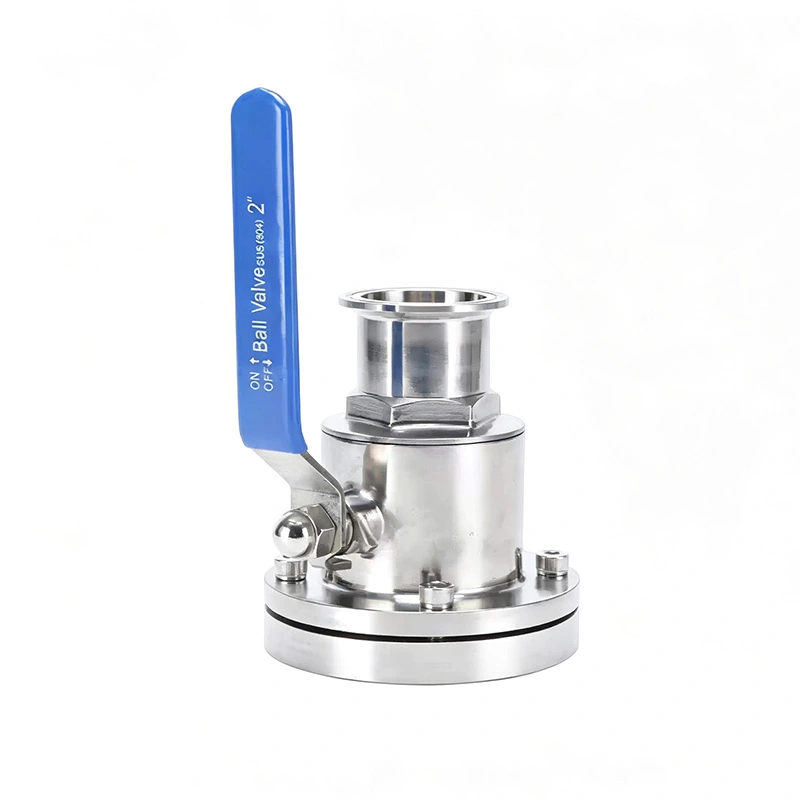

La configurazione manuale fornisce il controllo diretto all'uscita del serbatoio ed è adatta per sistemi di processo dotati di valvola l'operazione viene eseguita da un operatore.
Un attuatore pneumatico fornisce l'apertura e la chiusura remota per apparecchiature di processo automatizzate. È adatto per linee di produzione in cui lo scarico del serbatoio deve funzionare secondo una sequenza di processo programmata.
La configurazione pneumatica può essere integrata con sistemi basati su PLC per coordinare lo scarico del serbatoio con le pompe, il riempimento apparecchiature, condotte di trasferimento e altre apparecchiature di processo.
Quando il foro della sfera è allineato con la tubazione, la valvola apre il passaggio del flusso principale e consente il passaggio del prodotto scarico dal serbatoio.
Quando la sfera ruota di 90° dalla posizione aperta, la sezione solida blocca il passaggio del flusso e isola il serbatoio dal sistema a valle.
Durante lo scarico, l'uscita inferiore consente al prodotto di spostarsi direttamente verso la tubazione a valle. Il pieno il passaggio aiuta a ridurre la restrizione del flusso e supporta un trasferimento efficiente.
| Articolo | Specifica |

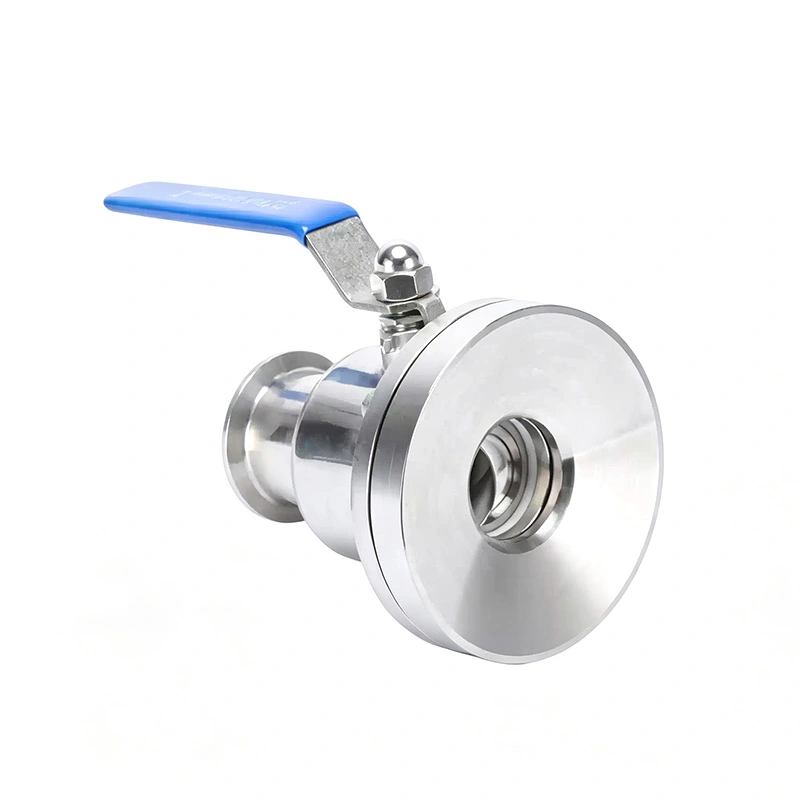

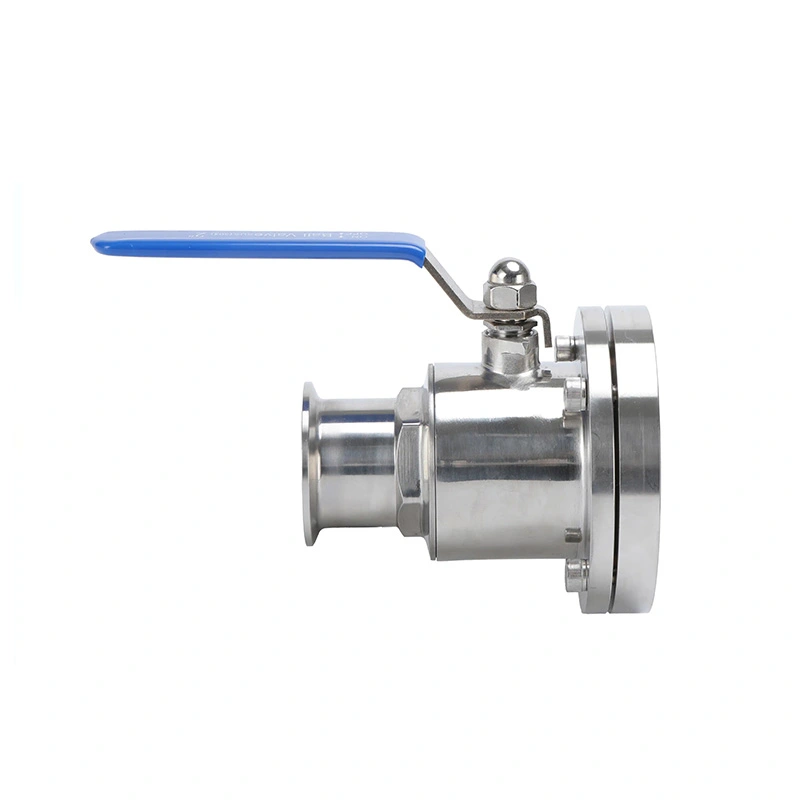

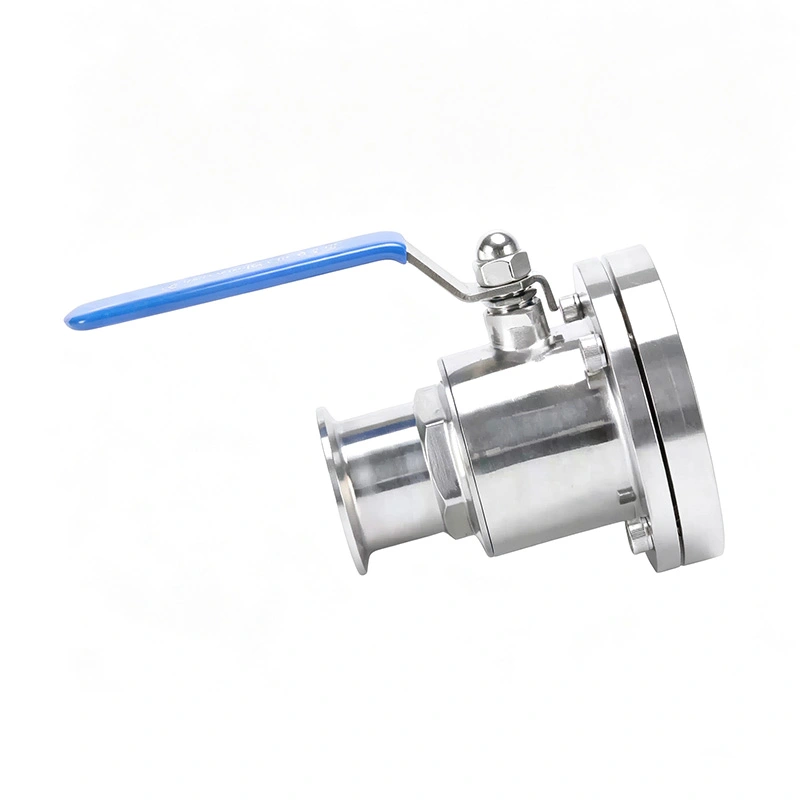

| Nome del prodotto | Valvola a sfera inferiore del serbatoio sanitario |
| Marca | AVM |
| Tipo di valvola | Valvola a sfera a passaggio totale sul fondo del serbatoio sanitario |
| Materiale del corpo | SS304/SS316L |
| Materiale della guarnizione | PTFE/EPDM/Silicone |
| Finitura superficiale | Ra ≤0,8 μm Standard / Ra ≤0,4 μm Opzionale |
| Connessione | Tri-Clamp / Saldatura / Flangia / Filettatura |
| Pressione di esercizio | Massimo. 10 bar, a seconda della dimensione |
| Temperatura di lavoro | Da -10°C a 150°C |
| Operazione | Manuale/Pneumatico |
| Posizione di installazione | Fondo del serbatoio/uscita del recipiente |
| Applicazione | Scarico / Svuotamento / Trasferimento Prodotto / Riempimento Cisterna |

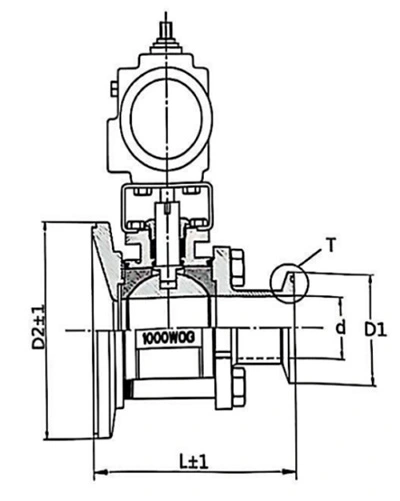

| Misurare | d | D1 | D2 | L | Modello a cilindro |
| 1" | 22 | 50.5 | 118 | 100 | AT52 |
| 1 1/2" | 35 | 50.5 | 118 | 125 | AT52 |
| 2" | 47.5 | 64 | 145 | 145 | AT63 |
| 2 1/2" | 50 | 77.5 | 165 | 170 | AT75 |
| 3" | 72.5 | 91 | 205 | 198 | AT83 |
| 4" | 98 | 119 | 245 | 210 | AT83 |
La valvola a sfera per fondo serbatoio sanitario può essere utilizzata sugli scarichi inferiori dei serbatoi di stoccaggio e di processo farmaceutici scarico controllato del prodotto, trasferimento di liquidi e operazioni di pulizia.
È adatto per recipienti di fermentazione, serbatoi per bioprocessi e sistemi di gestione dei liquidi in cui drenaggio e sono richieste condizioni di processo igieniche.
Le applicazioni includono latte, bevande, ingredienti alimentari liquidi, salse e altri prodotti compatibili conservati o conservati lavorato in vasche sanitarie.
La configurazione con montaggio sul fondo è adatta per latte, yogurt, panna e altre apparecchiature per la lavorazione dei latticini il recupero e la pulibilità del prodotto sono importanti.
La valvola può essere utilizzata per serbatoi contenenti shampoo, lozioni, creme e altre formulazioni cosmetiche liquide o viscose.
Per i fluidi chimici compatibili, la valvola può essere applicata a serbatoi di processo, reattori e serbatoi di stoccaggio. Materiale e la compatibilità della sigillatura deve essere confermata in base alla composizione chimica effettiva.
La valvola deve essere installata all'uscita pratica più bassa del vaso quando è richiesto il massimo drenaggio. Il la geometria dell'uscita del vaso deve essere considerata insieme alle dimensioni della valvola.
Sono disponibili configurazioni Tri-Clamp, saldate, flangiate e filettate. La connessione dovrebbe corrispondere al serbatoio esistente scarico e tubazione sanitaria a valle.
Prima della selezione, gli acquirenti devono fornire il mezzo di processo, la temperatura di esercizio, la pressione di esercizio e il flusso richiesto velocità, condizioni di pulizia e frequenza operativa per determinare la configurazione appropriata della valvola.
Le dimensioni della valvola e le interfacce di connessione vengono controllate in base alla dimensione e alla configurazione specificate in precedenza spedizione.
Il sistema di tenuta viene controllato per verificare la corretta chiusura della valvola e le prestazioni di tenuta secondo il test applicabile requisiti.
Prima della spedizione, le configurazioni manuali e pneumatiche vengono controllate per la corretta apertura, chiusura e movimento dell'attuatore.
AVM utilizza idonei imballaggi protettivi per i trasporti internazionali. Di conseguenza è possibile utilizzare custodie di carta e di legno alla configurazione della valvola e ai requisiti di spedizione per proteggere il corpo in acciaio inossidabile, le estremità di connessione e componenti pneumatici.
Viene installato all'uscita inferiore di serbatoi sanitari, reattori, recipienti di miscelazione, recipienti di fermentazione e simili apparecchiature di processo.
La configurazione fornisce un percorso di scarico diretto dal serbatoio e aiuta a ridurre il prodotto residuo attorno al serbatoio scarico, favorendo un drenaggio efficiente e il recupero del prodotto.
Può essere utilizzato per prodotti viscosi compatibili, ma la dimensione effettiva della valvola deve essere selezionata in base alla viscosità, portata, temperatura e pressione.
SÌ. L'attuazione pneumatica è disponibile per lo scarico automatizzato del serbatoio e il controllo remoto del processo.
Il corpo della valvola è disponibile in acciaio inossidabile SS304 o SS316L, con opzioni di tenuta in PTFE, EPDM e silicone.
Gli acquirenti devono fornire le dimensioni dell'uscita del serbatoio, il mezzo di processo, la temperatura, la pressione, la portata, il tipo di connessione, materiale di tenuta richiesto e se è richiesto il funzionamento manuale o pneumatico.
