Il suo corpo in acciaio inossidabile in due pezzi è disponibile in SUS304 o SUS316L, con superfici bagnate lucidate in modo sanitario e Opzioni di tenuta a base di PTFE. La sfera a passaggio totale mantiene il passaggio del flusso interno vicino al diametro della tubazione, riducendo la restrizione del flusso e la turbolenza durante il trasferimento continuo di liquidi. Il manuale sanitario pneumatico a passaggio totale La valvola a sfera in 2 pezzi può essere fornita con maniglia manuale o attuatore pneumatico ed è adatta per alimenti e bevande, prodotti lattiero-caseari, prodotti farmaceutici, biotecnologie, cosmetici e prodotti chimici fini.
La sfera a passaggio completo utilizza un foro progettato per fornire un ampio passaggio del flusso attraverso la valvola. Quando è completamente aperto, il bore si allinea con la tubazione, consentendo il passaggio dei mezzi di processo con un'ostruzione minima.
Ciò rende la valvola particolarmente adatta per sistemi in cui il mantenimento della capacità di flusso è più importante rispetto all'utilizzo di una valvola valvola di strozzamento.
Poiché il passaggio della sfera aperto non restringe in modo significativo il percorso del flusso, la valvola può ridurre la perdita di pressione rispetto ai design delle valvole a passaggio limitato.
Ciò può essere utile per linee di trasferimento, sistemi di servizi sanitari e apparecchiature di processo laddove mantenute disponibili la pressione della pompa è importante.
Il percorso del flusso diretto aiuta a ridurre al minimo i cambiamenti non necessari nella direzione del flusso. Abbinato ad interno lucido superfici, ciò favorisce un trasferimento del supporto più pulito e riduce le aree in cui potrebbero rimanere residui di prodotto.

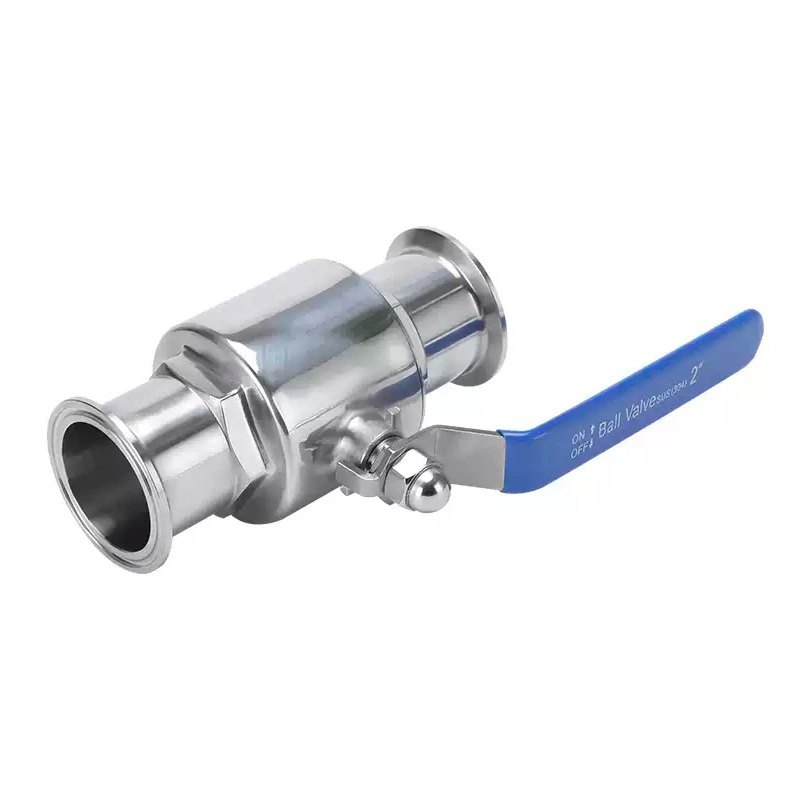

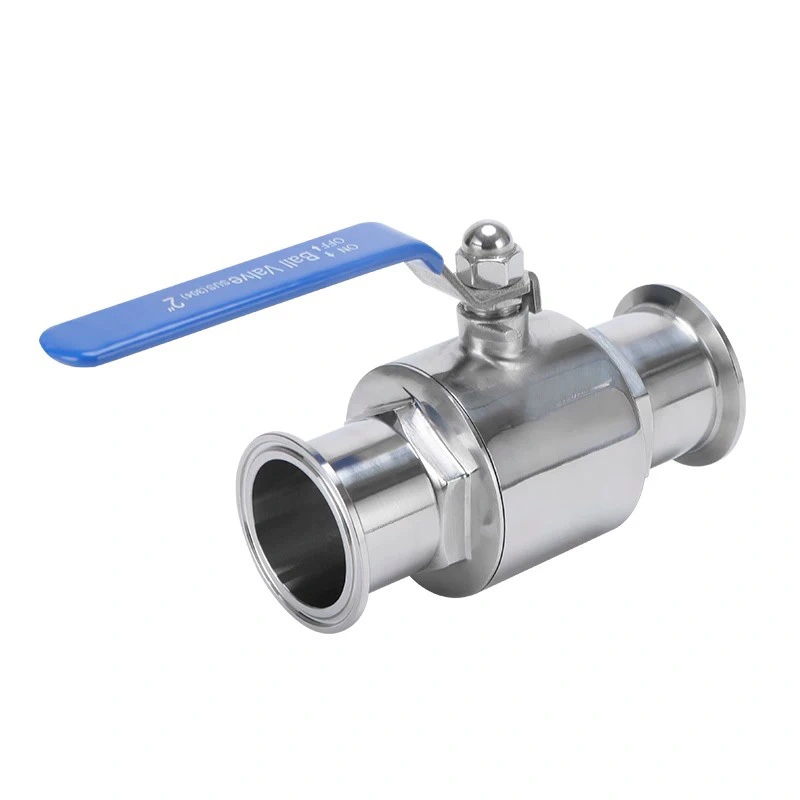

La valvola a sfera a passaggio totale pneumatica manuale sanitaria in 2 pezzi utilizza un corpo in acciaio inossidabile in due pezzi che incorpora il sfera, stelo, sedi e gruppo di tenuta. Questa costruzione fornisce una soluzione compatta per le condutture sanitarie installazione.
SUS304 fornisce un'opzione economica in acciaio inossidabile per applicazioni sanitarie compatibili, mentre SUS316L è migliore adatto ad ambienti esigenti a contatto con il prodotto che richiedono una maggiore resistenza alla corrosione.
La struttura in due pezzi consente al personale di manutenzione di accedere ai componenti di tenuta interni durante l'ispezione o è necessaria la sostituzione, contribuendo a semplificare il lavoro di manutenzione.
La valvola può essere fornita con connessioni Tri-Clamp, a saldare di testa, filettate o flangiate per adattarsi a diversi impianti sanitari progetti di condutture.
Gli standard disponibili includono DIN, ISO, SMS, IDF, 3-A, RJT e ASME BPE.
La valvola funziona ruotando la sfera di 90°. Quando il foro si allinea con la tubazione, la valvola è aperta; dopo una rotazione di 90°, la sezione piena della sfera blocca il passaggio del flusso.
Questo semplice principio di funzionamento consente un rapido passaggio tra la posizione aperta e quella chiusa.

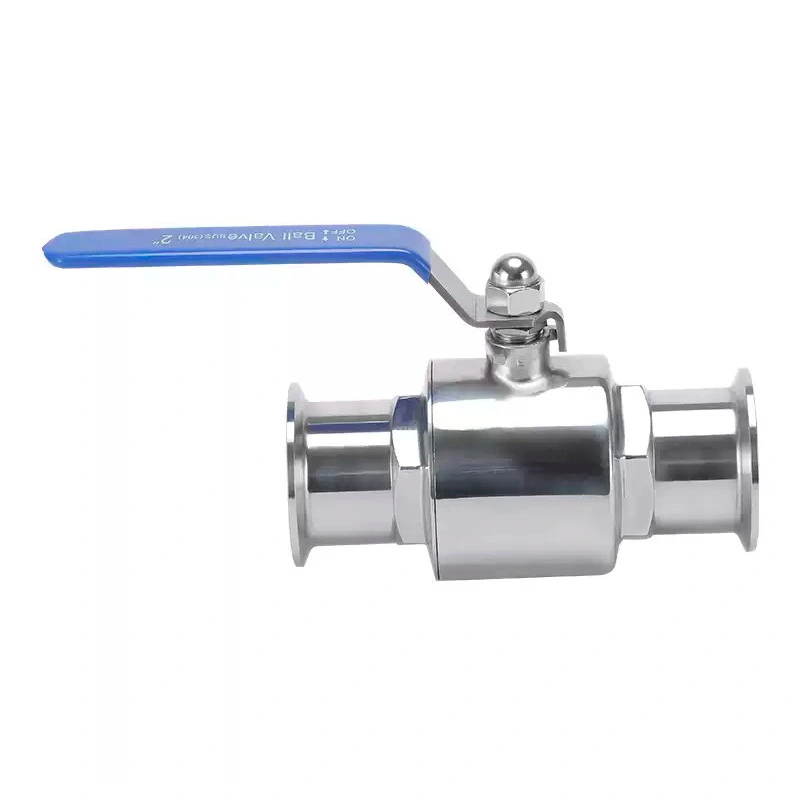

Una maniglia manuale fornisce il controllo locale diretto per i sistemi in cui l'attuazione automatizzata non è necessaria o in cui sono presenti operatori richiedono un semplice intervento meccanico.
Un attuatore pneumatico converte l'aria compressa in un movimento a quarto di giro, garantendo un movimento più rapido e ripetibile funzionamento per linee di produzione automatizzate.
AVM può configurare la valvola con attuatori pneumatici a doppio effetto o con ritorno a molla, consentendo agli acquirenti di selezionarne uno modalità operativa in base alla strategia di controllo e ai requisiti di posizione di guasto.
La finitura superficiale interna standard è Ra ≤0,8 μm, con una finitura opzionale Ra ≤0,4 μm per applicazioni che richiedono una livello più elevato di levigatezza della superficie.
La costruzione sanitaria è progettata per ridurre gli spazi interni inutili che potrebbero trattenere residui di prodotto o liquidi detergenti.
Ciò è particolarmente importante per le applicazioni che comportano frequenti cambi di prodotto o severi requisiti igienici.
La valvola può essere incorporata nei sistemi CIP e SIP, consentendo procedure di pulizia e sterilizzazione eseguita senza rimuovere regolarmente la valvola dalla tubazione.
Le sedi in PTFE forniscono l'interfaccia di tenuta primaria attorno alla sfera e sono progettate per una chiusura affidabile durante cicli ripetuti di apertura e chiusura.
A seconda dei requisiti del processo, AVM può fornire opzioni di tenuta in PTFE, EPDM e silicone.
La guarnizione appropriata deve essere selezionata in base al mezzo di processo, alla temperatura, ai prodotti chimici per la pulizia e requisiti di sterilizzazione.
La configurazione con sede e sfera è progettata per garantire una chiusura ermetica quando la valvola è completamente chiusa, contribuendo a prevenire perdite indesiderate dei fluidi di processo tra i cicli operativi.
| Articolo | Specifica |
| Nome del prodotto | Valvola a sfera a passaggio totale pneumatica manuale sanitaria in 2 pezzi |
| Marca | AVM |
| Tipo di valvola | Valvola a sfera sanitaria a passaggio completo |
| Materiale del corpo | SUS304/SUS316L |
| Materiale del sedile | PTFE, EPDM, Silicone |
| Operazione | Manuale/Pneumatico |
| Attuatore pneumatico | Doppio effetto/ritorno a molla |
| Pressione di esercizio | Massimo 10 bar |
| Temperatura operativa | Da -20°C a +150°C, a seconda del materiale del sedile |
| Finitura superficiale | Ra ≤0,8μm Standard; Ra ≤0,4 μm Opzionale |
| Connessione | Tri-Clamp, saldatura di testa, filettata, flangiata |
| Standard | DIN, ISO, SMS, IDF, 3-A, RJT, ASME BPE |
| Accessori opzionali | Elettrovalvola, scatola interruttori di finecorsa, posizionatore, regolatore del filtro dell'aria, comando manuale, accessori NAMUR |
| Misurare | d | B | L | K | H | W |
| 0,75" | 15.8 | 54 | 108 | 50.5 | 52 | 133 |
| 1" | 22.1 | 56 | 112 | 50.5 | 56 | 133 |
| 1,5" | 34.8 | 68 | 136 | 50.5 | 74 | 140 |
| 2" | 47.5 | 81 | 162 | 64 | 81.5 | 163 |
| 2,5" | 60.2 | 89 | 178 | 77.5 | 96 | 180 |
| 3" | 72.9 | 100 | 200 | 91 | 110 | 182 |
| 4" | 97.4 | 115 | 230 | 119 | 140 | 195 |

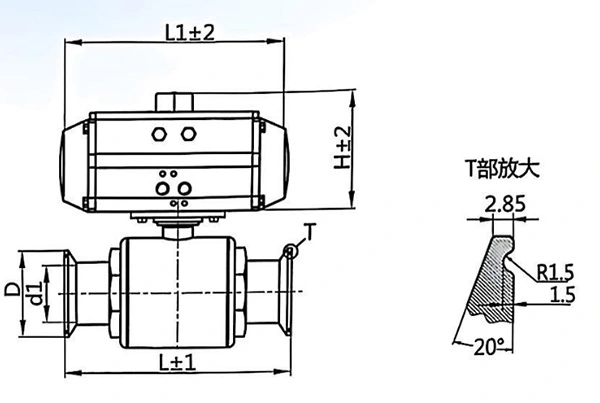

| Misurare | d | D | L | Modello a cilindro |
| 1/2" | 10 | 25.5 | 75 | AT52 |
| 3/4" | 17 | 50.5 | 100 | AT52 |
| 1" | 22 | 50.5 | 120 | AT52 |
| 1 1/4" | 28 | 50.5 | 130 | AT52 |
| 1 1/2" | 35 | 50.5 | 140 | AT52 |
| 1 3/4" | 42 | 64 | 150 | AT63 |
| 2" | 47.5 | 64 | 164 | AT63 |
| 2 1/4" | 53 | 77.5 | 164 | AT75 |
| 2 1/2" | 60 | 77.5 | 190 | AT75 |
| 3" | 67 | 91 | 210 | AT83 |
| 3 1/2" | 86 | 106 | 230 | AT83 |
| 4" | 100 | 119 | 260 | AT83 |
Un'elettrovalvola può controllare l'alimentazione dell'aria pneumatica, consentendo alla valvola a sfera di rispondere ai segnali elettrici provenienti un sistema di controllo automatizzato.
Il box finecorsa fornisce un feedback sulla posizione aperta/chiusa, aiutando gli operatori o i sistemi PLC a confermare l'effettiva stato della valvola.
È possibile selezionare un posizionatore per applicazioni che richiedono un posizionamento più controllato dell'attuatore e un monitoraggio del processo.
Un regolatore del filtro dell'aria aiuta a fornire aria compressa più pulita e adeguatamente regolata all'attuatore pneumatico, supportare il funzionamento stabile.
Un comando manuale fornisce un metodo operativo aggiuntivo in cui è richiesto il funzionamento della valvola locale messa in servizio, manutenzione o interruzione del sistema di controllo.
La valvola può essere utilizzata in applicazioni igieniche compatibili come sistemi di acqua purificata, sistemi WFI, liquidi sterili trasferimento, preparazione dei tamponi, sistemi di bioreattori e skid CIP/SIP.
Per le installazioni relative alle GMP, la configurazione finale della valvola deve essere selezionata in base ai requisiti applicabili del progetto requisiti igienici e normativi.
Le applicazioni includono colture cellulari, fermentazione, lavorazione biofarmaceutica, skid di processo sterili e distribuzione del liquido di processo.
Il design a passaggio totale è particolarmente utile laddove è richiesto un trasferimento efficiente dei liquidi di processo.
La valvola può essere installata in sistemi di trasferimento di prodotti lattiero-caseari, latte, succhi, bevande, birrifici e ingredienti alimentari dove sono necessarie una chiusura igienica e una bassa resistenza al flusso.
Le applicazioni adatte includono lozioni, shampoo, creme e altri sistemi di trasferimento di liquidi cosmetici compatibili.
Per applicazioni di chimica fine e di elevata purezza compatibili, la valvola è dotata di struttura in acciaio inossidabile a tenuta stagna spegnimento e opzioni di connessione flessibili.
Se il processo richiede un flusso elevato con una perdita di pressione minima, la configurazione a passaggio totale è una scelta importante fattore.
Scegliere SUS304 o SUS316L in base al mezzo di processo, alle condizioni di corrosione, ai prodotti chimici per la pulizia e requisiti di contatto con il prodotto.
PTFE, EPDM o silicone devono essere selezionati in base alla temperatura effettiva del processo, al mezzo, ai prodotti chimici CIP e al SIP condizioni.
Scegli il funzionamento manuale per il controllo locale o il funzionamento pneumatico quando è necessaria una commutazione veloce, ripetibile e automatizzata richiesto.
Confermare la connessione Tri-Clamp richiesta, saldata, filettata o flangiata insieme alle norme DIN, ISO, SMS, Standard IDF, 3-A, RJT o ASME BPE.
Per linee automatizzate specificare se elettrovalvole, feedback di posizione, posizionatori, filtri regolatori aria, NAMUR sono necessari accessori o comandi manuali.
Il design a passaggio totale rende questa valvola particolarmente adatta agli acquirenti preoccupati della perdita e del mantenimento della pressione efficiente trasferimento processo-media.
Una piattaforma di valvole può essere configurata per un semplice funzionamento manuale o un controllo pneumatico automatizzato, consentendo attrezzature per adattarsi ai diversi ambienti di produzione.
Il corpo in due pezzi offre una struttura semplice per l'ispezione e la manutenzione della tenuta interna componenti.
Superfici bagnate lucide, spazio morto ridotto al minimo, connessioni sanitarie e compatibilità CIP/SIP rendono questa valvola adatto per applicazioni in cui la pulibilità è una priorità d'acquisto.
Una valvola a sfera sanitaria a passaggio totale è dotata di un passaggio sferico progettato per adattarsi perfettamente al diametro interno della tubazione. Quando completamente aperto, fornisce un percorso del flusso relativamente illimitato, contribuendo a ridurre la perdita di pressione e la turbolenza.
La costruzione in due pezzi fornisce un corpo valvola compatto e un pratico accesso ai componenti interni per l'ispezione e manutenzione.
SÌ. AVM offre il funzionamento manuale con maniglia e configurazioni pneumatiche con doppio effetto o ritorno a molla attuatori.
La pressione di esercizio massima specificata è di 10 bar. La capacità di pressione effettiva deve essere confermata secondo dimensione, materiale, sede e condizioni operative selezionati.
L'intervallo operativo specificato è compreso tra -20°C e +150°C, a seconda della sede selezionata e dei materiali di tenuta.
SÌ. La costruzione sanitaria è progettata per l'integrazione nei sistemi di pulizia CIP e SIP. Il reale le condizioni di sterilizzazione devono essere confermate in base ai materiali di sigillatura selezionati.
La finitura superficiale standard è Ra ≤0,8 μm, con una finitura opzionale Ra ≤0,4 μm per applicazioni che richiedono una superficie più liscia superficie interna.
Le applicazioni tipiche includono prodotti farmaceutici, biotecnologici, alimentari, bevande, latticini, birrifici, cosmetici e compatibili lavorazione chimica fine.
Il tempo di produzione standard è di 2-4 settimane, a seconda della quantità dell'ordine, della configurazione della valvola, delle specifiche e disponibilità materiale. Gli acquirenti con esigenze urgenti dovrebbero confermare il primo programma di produzione disponibile con AVM.
I termini di pagamento standard prevedono un deposito del 30% e il restante 70% pagato prima della spedizione tramite T/T o L/C. Per piccolo valore ordini, il pagamento completo potrebbe essere richiesto prima della produzione.
Le valvole vengono imballate in modo sicuro utilizzando adeguate casse di carta e legno per proteggere l'attrezzatura durante le operazioni internazionali trasporto e ridurre il rischio di danni prima della consegna.
Se il vostro processo richiede un'elevata capacità di flusso, una bassa perdita di pressione, una chiusura rapida e una struttura igienica, AVM La valvola a sfera a passaggio totale pneumatica manuale sanitaria in 2 pezzi fornisce una soluzione flessibile sia per l'azionamento manuale che per quello condutture sanitarie automatizzate.
Fornisci ad AVM le dimensioni della valvola, il fluido di processo, la pressione di esercizio, la temperatura di esercizio, lo standard di connessione e la sede materiale e metodo operativo per selezionare la configurazione appropriata per la vostra applicazione.
