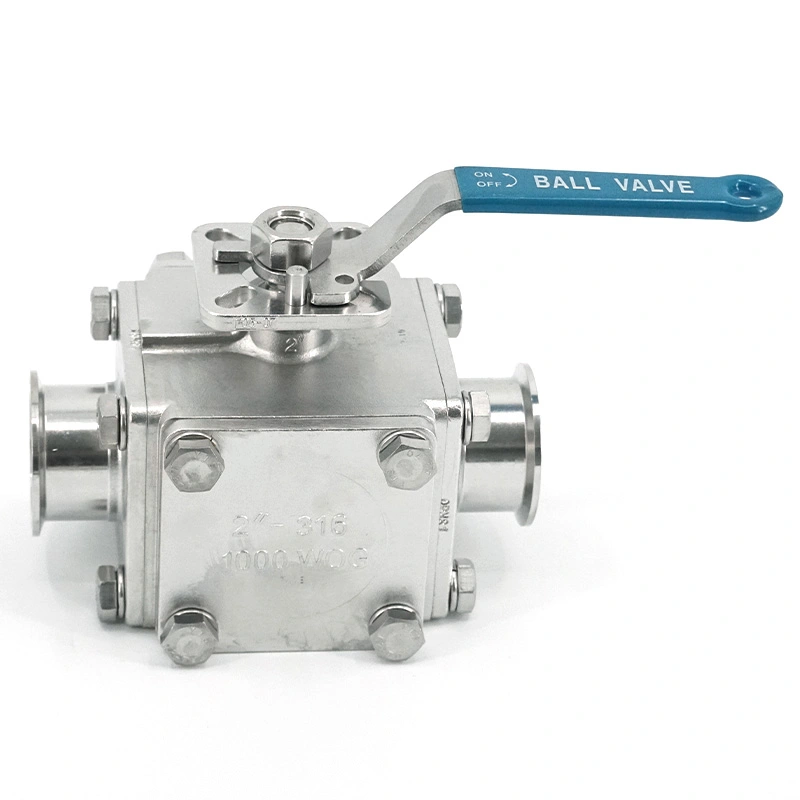

Disponibile con configurazioni a sfera con porta L e porta T, la valvola a sfera quadrata a tre vie pneumatica sanitaria può soddisfare diverse esigenze di instradamento del flusso. Il corpo in acciaio inossidabile, le superfici bagnate lucide, la struttura del sedile con cavità ridotta al minimo e il funzionamento pneumatico a un quarto di giro lo rendono adatto per il settore farmaceutico, biotecnologia, alimenti, bevande, prodotti lattiero-caseari, cosmetici e altri sistemi di lavorazione igienica.
La sfera L-Port collega due porte isolando la terza porta. È adatto quando è necessario un flusso di processo commutato tra due diverse condutture, ad esempio selezionando tra due serbatoi, percorsi di trasferimento o sbocchi di processo.
La sfera T-Port fornisce una comunicazione più flessibile tra le tre porte della valvola. A seconda della posizione della palla, è possibile collegare o isolare diverse condutture, rendendolo adatto alla distribuzione, al trasferimento e instradamento del processo multidirezionale.
La configurazione L-Port o T-Port deve essere selezionata in base alla disposizione effettiva della tubazione e richiesta posizioni di commutazione. Per i sistemi complessi, gli acquirenti possono fornire un diagramma di flusso del processo in modo che AVM possa verificare quanto richiesto percorso del flusso prima della produzione.
L'attuatore pneumatico ruota lo stelo della valvola di 90° per modificare la posizione della sfera e reindirizzare il processo media. Questo meccanismo a quarto di giro consente il passaggio diretto tra percorsi di flusso predefiniti.
La configurazione a doppio effetto utilizza aria compressa sia per il movimento di apertura che per quello di chiusura. È adatto per sistemi automatizzati dove è richiesto il controllo pneumatico in entrambe le direzioni.
La configurazione con ritorno a molla utilizza l'aria compressa per una direzione e la forza della molla per il movimento opposto. Esso può essere selezionato quando il processo richiede una posizione predefinita definita dopo la perdita dell'alimentazione d'aria.
L'attuatore pneumatico può essere combinato con elettrovalvole, scatole di finecorsa, posizionatori e filtri dell'aria regolatori. Questi componenti consentono l'integrazione della valvola con PLC o altri sistemi di controllo del processo da remoto commutazione.
La struttura interna è progettata per ridurre le cavità inutili attorno alla sfera e al sedile. Questo aiuta a limitare ritenzione dei fluidi di processo durante la commutazione del flusso e supporta il funzionamento igienico in cui i prodotti vengono cambiati frequentemente.
Il design della sede riempita di cavità riduce lo spazio disponibile attorno all'area di saldatura dove potrebbero depositarsi residui di processo accumulare. Questa costruzione facilita la pulizia e aiuta a ridurre potenziali punti di contaminazione.
La finitura superficiale interna standard è Ra ≤0,8 μm, con una finitura elettrolucidata Ra ≤0,4 μm opzionale. Il più liscio superficie può ridurre l'adesione del prodotto e facilitare la pulizia delle aree a contatto con il prodotto.
La valvola a sfera a tre vie quadrata pneumatica sanitaria è progettata per l'integrazione in sistemi CIP e SIP idonei, consentendo di eseguire procedure di pulizia e sterilizzazione mentre la valvola rimane installata. Il CIP vero e proprio e le condizioni SIP devono essere verificate rispetto alla sede selezionata e ai materiali di tenuta.
AVM fornisce configurazioni in acciaio inossidabile SUS304 e SUS316L. SUS316L può essere selezionato per le applicazioni che lo richiedono maggiore resistenza alla corrosione o condizioni di contatto con il prodotto più impegnative.
Il PTFE fornisce tenuta affidabile e resistenza chimica per molte applicazioni di processi sanitari compatibili. Suo l'idoneità deve essere confermata in base al mezzo di processo, ai detergenti e alla temperatura operativa.
EPDM e silicone possono essere selezionati per applicazioni di trattamento sanitario compatibili in base al mezzo di processo, temperatura, requisiti di pulizia e condizioni di sterilizzazione.
L'FKM è disponibile per applicazioni che richiedono un'adeguata resistenza a specifici prodotti chimici e condizioni operative. La compatibilità deve essere confermata prima della selezione.
La sfera lavorata con precisione e la struttura igienica del sedile garantiscono la tenuta tra i percorsi del flusso selezionati, contribuendo a prevenire comunicazioni indesiderate tra porte isolate.
La struttura di tenuta elastica consente al sedile di adattarsi ai normali cambiamenti delle condizioni operative, aiutando a mantenerlo contatto tra la sfera e la sede durante ripetuti cambi di direzione.
La sfera e la sede lavorate con precisione sono progettate per una rotazione fluida con una coppia operativa controllata, consentendo il attuatore pneumatico per azionare la valvola in modo efficiente.
Il meccanismo operativo a 90° è adatto per sistemi di processo in cui è necessario modificare ripetutamente i percorsi del flusso produzione, trasferimento, pulizia o cambio di prodotto.
| Articolo | Specifica |
| Nome del prodotto | Valvola a sfera a tre vie quadrata pneumatica sanitaria |
| Marca | AVM |
| Tipo di valvola | Valvola a sfera sanitaria a tre vie |
| Configurazione della palla | Portaa L/Porta T |
| Materiale del corpo | SUS304/SUS316L |
| Materiale della guarnizione | PTFE/EPDM/Silicone/FKM |
| Attuatore | Doppio effetto pneumatico/ritorno a molla |
| Angolo di rotazione | 90° |
| Pressione operativa | Fino a 5 bar, a seconda della dimensione |
| Temperatura operativa | Da -20°C a +180°C, a seconda del materiale del sedile |
| Finitura superficiale interna | Ra ≤0,8 μm Standard |
| Finitura superficiale opzionale | Ra ≤0,4 μm Elettrolucidato |
| Connessione | Tri-Clamp / Saldatura di testa / Filettata / Flangiata |
| Standard di connessione | DIN/ISO/SMS/IDF/3-A |
| Accessori di controllo | Elettrovalvola/scatola finecorsa/posizionatore/regolatore filtro aria |
AVM fornisce questa configurazione a tre vie da 1/2" a 4", corrispondente approssimativamente a DN15–DN100. Reale le dimensioni della connessione dipendono dalla dimensione della valvola selezionata e dalla configurazione della connessione sanitaria.
| Misurare | DN | L | Porta | d | D | E | H | S | ISO 5211 |
| 1/2" | DN15 | 148 | 16.0 | 12.7 | 25.2 | 73.7 | 89.0 | 186.5 | F04 |
| 3/4" | DN20 | 155 | 20.0 | 19.05 | 25.2 | 77.9 | 98.0 | 218.0 | F05 |
| 1" | DN25 | 168 | 25.0 | 25.4 | 50.5 | 84.4 | 102.0 | 218.0 | F05 |
| 1 1/4" | DN32 | 198 | 32.0 | 31.8 | 50.5 | 98.95 | 118.5 | 135.0 | F05/F07 |
| 1 1/2" | DN40 | 220 | 38.0 | 38.1 | 50.5 | 110.7 | 127.0 | 135.0 | F05/F07 |
| 2" | DN50 | 245 | 50.0 | 50.8 | 64.0 | 122.3 | 139.0 | 250.0 | F07/F10 |
| 2 1/2" | DN65 | 270 | 65.0 | 63.5 | 77.5 | 135.0 | 165.7 | 252.0 | F07/F10 |
| 3" | DN80 | 290 | 80.0 | 76.2 | 91.0 | 146.1 | 170.0 | 252.0 | F07/F10 |
| 4" | DN100 | 330 | 100.0 | 101.6 | 119.0 | 164.0 | 193.0 | 600.0 | F07/F10 |

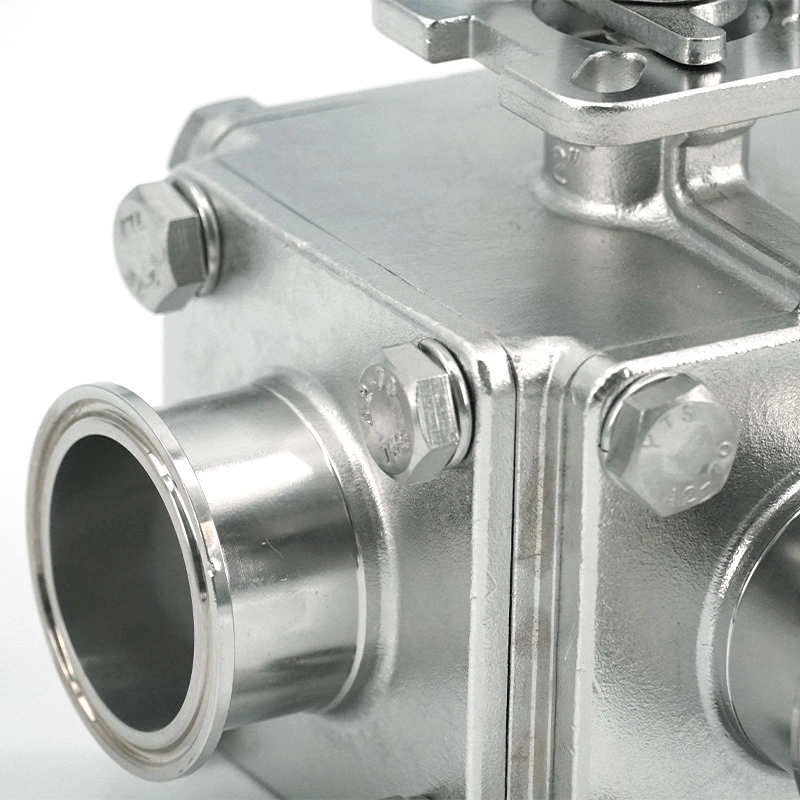

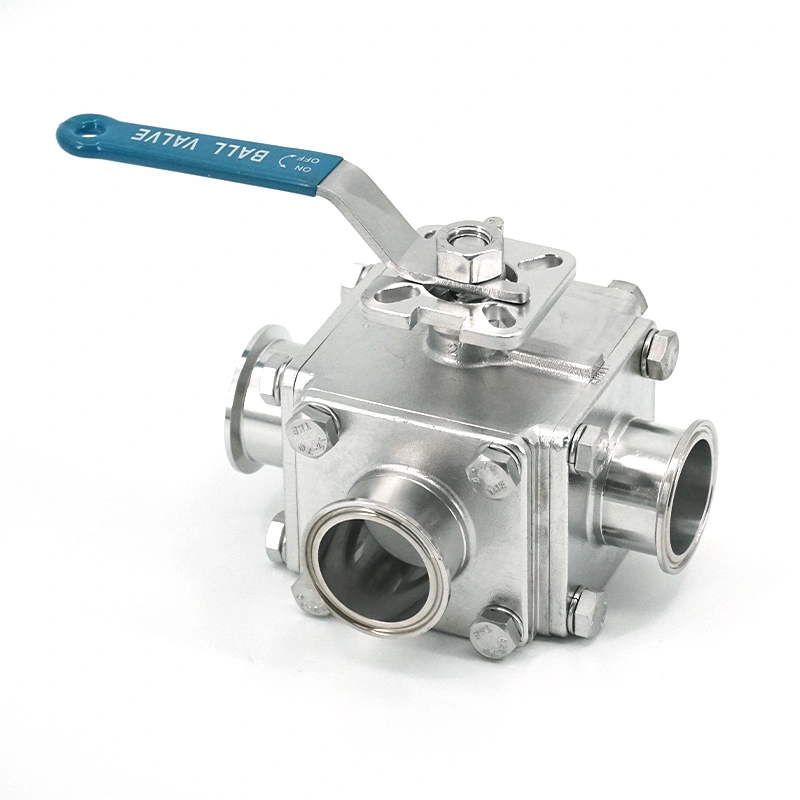

Le connessioni Tri-Clamp sono adatte per sistemi di processo sanitari in cui installazione, rimozione e sono necessarie ispezioni. Sono comunemente usati nei settori alimentare, delle bevande, dei latticini, farmaceutico e delle biotecnologie attrezzatura.
I collegamenti saldati di testa forniscono un collegamento permanente tra la valvola e la tubazione di processo. Questa configurazione è adatto dove sono richiesti continuità igienica della tubazione e giunti staccabili ridotti.
Le versioni filettate forniscono un metodo di connessione alternativo per i sistemi di tubazioni sanitarie compatibili. L'applicabile lo standard della filettatura deve essere confermato in base all'installazione esistente.
Le versioni flangiate possono essere utilizzate laddove la valvola deve essere collegata ad apparecchiature o sistemi di tubazioni compatibili connessioni bullonate. Gli standard di dimensione e flangia devono essere confermati prima dell'ordine.
La valvola a sfera quadrata a tre vie pneumatica sanitaria può essere utilizzata in sistemi farmaceutici compatibili per iniettabili produzione, produzione di vaccini, preparazione di tamponi, sistemi di acqua purificata, sistemi WFI, trasferimento di liquidi sterili, e linee di processo CIP/SIP.
Le applicazioni tipiche includono colture cellulari, fermentazione, produzione biofarmaceutica, trasferimento di liquidi sterili e skid di processo in cui è richiesta la commutazione automatizzata del percorso del flusso.
Le applicazioni includono la lavorazione di prodotti lattiero-caseari, la produzione di latte e yogurt, la lavorazione di succhi di frutta, sistemi di produzione di birra e bevande riempimento e trasferimento di alimenti liquidi laddove è richiesto un percorso igienico del flusso.
La valvola può essere applicata a shampoo, lozioni, creme, trasferimenti di ingredienti cosmetici e altri liquidi compatibili sistemi di lavorazione che richiedono una distribuzione controllata tramite condotte.
Il primo punto di selezione è se il sistema richiede la deviazione della porta L o il flusso multidirezionale della porta T. Il gli stati di connessione e isolamento richiesti devono essere confermati prima dell'ordine.
Il fluido di processo deve essere fornito quando si seleziona il corpo della valvola e il materiale della sede. Questo è particolarmente importante per sistemi che coinvolgono prodotti chimici per la pulizia, mezzi corrosivi o fluidi ad elevata purezza.
È necessario fornire la pressione operativa effettiva, la temperatura di processo, la temperatura CIP e le condizioni SIP la configurazione della valvola selezionata può essere verificata rispetto ai limiti operativi applicabili.
Gli acquirenti devono specificare il tipo di attuatore preferito, la pressione dell'aria disponibile, la posizione predefinita della valvola e le informazioni richieste accessori di controllo quando la valvola sarà collegata a un sistema di processo automatizzato.
La connessione della tubazione esistente deve essere identificata come Tri-Clamp, Saldatura di testa, Filettata, Flangiata, DIN, ISO, SMS, IDF, o altro standard applicabile per evitare problemi di installazione.
Per una valvola a tre vie, AVM verifica l'effettiva configurazione della sfera e le posizioni di commutazione per garantire la porta L o Il percorso del flusso della porta T corrisponde alla disposizione della valvola specificata.
L'attuatore e la valvola assemblati vengono controllati per verificarne il corretto movimento di 90°, la risposta di commutazione e le condizioni operative prima della spedizione.
La valvola è sottoposta ad opportuni controlli di tenuta e tenuta, mentre le superfici e la connessione sanitaria sono in acciaio inox le estremità vengono ispezionate per verificare la presenza di difetti di lavorazione o superficiali.
Prima dell'imballaggio, le estremità dei collegamenti sanitari sono protette da contaminazione e urti. L'attuatore pneumatico e i componenti esposti ricevono una protezione aggiuntiva e l'intera valvola viene fissata in base alla scelta metodo di trasporto.
Viene utilizzato per reindirizzare, distribuire o isolare i supporti di processo tra tre pipeline collegate. Le tre porte la struttura lo rende adatto a sistemi di processo che richiedono più percorsi di flusso.
La configurazione L-Port collega due porte isolando la terza, rendendola adatta alla deviazione a due percorsi. Il La configurazione T-Port fornisce una comunicazione più flessibile tra tre porte per la distribuzione e multidirezionale instradamento.
La valvola a sfera quadrata a tre vie pneumatica sanitaria è progettata per l'integrazione in sistemi CIP e SIP idonei. Il Le effettive condizioni di pulizia e sterilizzazione devono essere verificate rispetto ai materiali selezionati per la sede e la guarnizione.
Le specifiche fornite indicano una pressione operativa fino a 5 bar, a seconda della pressione effettiva consentita sulla dimensione e sulla configurazione della valvola.
Le specifiche fornite indicano un intervallo operativo compreso tra -20°C e +180°C, a seconda del materiale del sedile selezionato.
SÌ. È possibile configurare elettrovalvole, scatole di finecorsa, posizionatori e altri accessori di controllo integrazione con sistemi automatizzati di controllo dei processi.
La scelta dipende principalmente dal mezzo di processo, dalle condizioni di corrosione, dai requisiti igienici e dal contatto con il prodotto requisiti. SUS316L è generalmente selezionato per applicazioni igieniche più esigenti e sensibili alla corrosione.
Fornire le dimensioni della valvola, i requisiti della porta L o T, il mezzo di processo, la pressione di esercizio, la temperatura e la connessione standard, tipo di attuatore, pressione dell'aria disponibile e accessori di controllo richiesti. Si consiglia uno schema delle tubazioni quando sono coinvolte più posizioni di commutazione.
