A differenza di una valvola a sfera convenzionale a passaggio completo, utilizzata principalmente per l'isolamento on/off, la configurazione con porta a V lo è destinato alla regolazione manuale del flusso e alla regolazione del processo. AVM fornisce la sfera V-Port manuale sanitaria da 30° 45° 60° Valvola che consente agli acquirenti di selezionare l'apertura della sfera in base alla sensibilità di controllo e alla capacità di flusso richieste.
Realizzata in acciaio inossidabile SS304 o SS316L, la valvola presenta superfici bagnate lucide e sanitari opzioni di connessione. È adatto per i settori farmaceutico, biotecnologico, alimentare e delle bevande, lattiero-caseario, cosmetico e raffinato sistemi di trattamento chimico in cui il flusso controllato e la costruzione igienica sono entrambi importanti.
La porta a V da 30° fornisce un'apertura del flusso iniziale più piccola, offrendo agli operatori un controllo più preciso a portate inferiori.
È adatto quando la regolazione graduale del flusso è più importante della capacità massima del flusso, come il dosaggio degli ingredienti, preparazione del tampone e iniezione chimica.
L'attacco a V a 45° fornisce una via di mezzo tra sensibilità di controllo e capacità di flusso.
Può essere selezionato per il controllo generale del processo in cui il sistema richiede una regolazione ragionevolmente accurata attraverso a campo operativo più ampio senza dare priorità al controllo di un flusso molto basso o alla massima produttività.
L'apertura più ampia a 60° fornisce un'area di flusso maggiore e una maggiore capacità di flusso potenziale.
È più adatto ad applicazioni quali scarico di serbatoi, trasferimento di liquidi di processo, linee di servizi e altri sistemi dove il flusso più elevato è una priorità.
Scegliere la porta a V da 30° quando il processo richiede una regolazione graduale e un controllo preciso a portate relativamente basse.
Le applicazioni tipiche includono il dosaggio di ingredienti farmaceutici, sistemi di laboratorio, preparazione di tamponi e CIP dosaggio chimico.
Scegli l'attacco a V a 45° per la regolazione generale del processo igienico in cui sono presenti sia le prestazioni di controllo che la capacità di flusso importante.
Questa configurazione può essere utilizzata nei settori alimentare e delle bevande, biotecnologia, farmaceutico e chimico compatibile processi.
Scegliere l'attacco a V da 60° quando il processo richiede un passaggio del flusso più ampio e una capacità di flusso maggiore.
Le applicazioni tipiche includono il controllo dello scarico dei serbatoi, le condotte di trasferimento, i servizi di pubblica utilità e i liquidi di processo distribuzione.
| Palla con porta V | Flusso Ccaratteristico | Precisione del controllo | Capacità di flusso relativa | Applicazioni tipiche |
| Porta V 30° | Regolazione fine del flusso | Più alto | Basso | Dosaggio preciso, processi farmaceutici, dosaggio chimico CIP |
| Attacco V a 45° | Regolazione equilibrata | Alto | Medio | Alimenti e bevande, biotecnologie, controllo generale dei processi |
| Porta a V 60° | Maggiore capacità di flusso | Moderare | Alto | Scarico serbatoi, linee di travaso, servizi di pubblica utilità |
Le caratteristiche di flusso effettive e il valore Cv dipendono dalle dimensioni della valvola, dal differenziale di pressione, dalle proprietà del fluido e da... configurazione completa della valvola. Gli acquirenti dovrebbero quindi selezionare l'angolo della porta V insieme alla portata richiesta e le condizioni operative piuttosto che scegliere solo l'angolo.
La maniglia manuale consente agli operatori di regolare direttamente l'apertura della valvola in base al flusso di processo richiesto.
Ciò fornisce una soluzione semplice per le linee di processo che non richiedono la modulazione automatica controllata da PLC.
A differenza di una valvola a sfera on/off convenzionale, la valvola a sfera V-Port manuale sanitaria da 30° 45° 60° può essere posizionata tra Stati completamente chiusi e completamente aperti per regolare il flusso.
L'operatore può selezionare un'apertura intermedia in base alle esigenze del processo.
La struttura a sfera a un quarto di giro fornisce un meccanismo operativo semplice senza controlli complicati componenti, rendendolo adatto per apparecchiature di processo controllate manualmente.
AVM fornisce configurazioni SS304 e SS316L. SS316L può essere selezionato per applicazioni impegnative a contatto con il prodotto dove è necessaria una migliore resistenza alla corrosione.
La finitura superficiale standard è Ra ≤0,8 μm, con una finitura opzionale Ra ≤0,4 μm per applicazioni che richiedono una superficie più liscia superficie interna.
Una superficie più liscia può aiutare a ridurre l'adesione del prodotto e facilitare la pulizia.
La configurazione interna sanitaria è studiata per ridurre gli spazi inutili dove potrebbero accumularsi residui di lavorazione.
Ciò è particolarmente rilevante per le applicazioni che comportano frequenti cambi di prodotto o procedure di pulizia rigorose.
La valvola a sfera V-Port manuale sanitaria 30° 45° 60° può essere integrata in sistemi CIP idonei, consentendo il processo linea da pulire senza la rimozione di routine della valvola.
Per le applicazioni SIP, la sede selezionata e i materiali di tenuta devono essere verificati rispetto alla sterilizzazione effettiva temperatura e durata.
Il PTFE è adatto per molte applicazioni di processi sanitari che richiedono resistenza chimica e tenuta affidabile prestazione.
L'RPTFE può essere selezionato laddove siano richieste caratteristiche meccaniche migliorate rispetto al PTFE standard, soggetto a compatibilità del processo.
Il PEEK è disponibile come materiale della sede opzionale per applicazioni che richiedono condizioni meccaniche e temperature più elevate prestazione. Le condizioni operative effettive devono essere confermate prima della selezione.
Le connessioni Tri-Clamp consentono una comoda installazione e rimozione e sono comunemente utilizzate nei sistemi di trattamento sanitario.
Le connessioni saldate di testa forniscono una connessione permanente adatta per sistemi di tubazioni igieniche in cui sono presenti giunti staccabili è necessario minimizzare.
Questi standard di connessione sanitaria consentono di abbinare la valvola a diverse tubazioni di processo internazionali configurazioni.
Gli acquirenti devono fornire lo standard, le dimensioni e le dimensioni della connessione del tubo esistente quando sostituiscono una valvola esistente evitare incompatibilità di installazione.
| Articolo | Specifica |

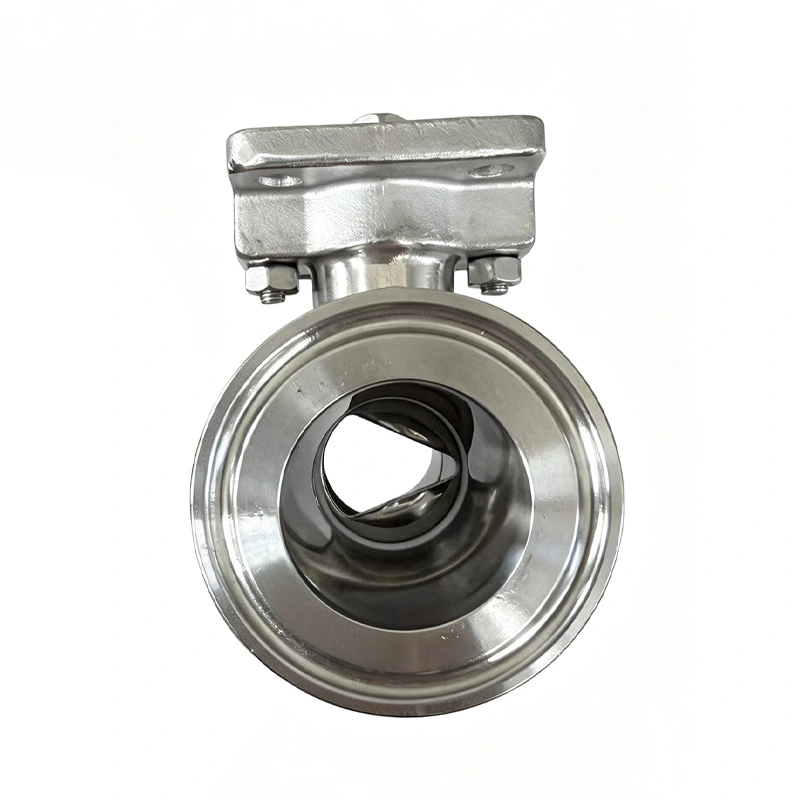

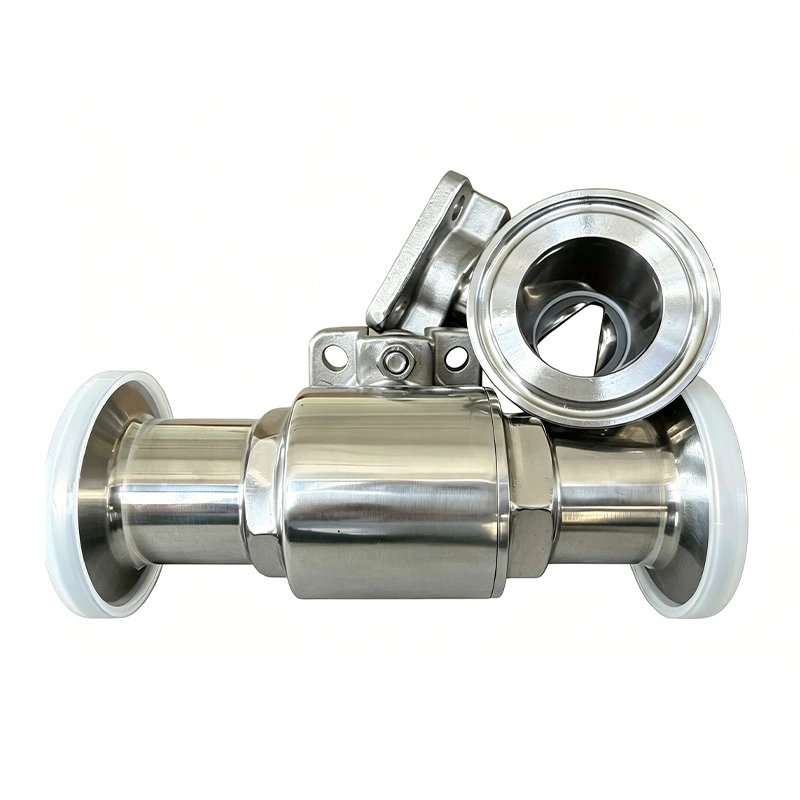

| Prodotto | Valvola a sfera con attacco a V manuale sanitario 30° 45° 60° |
| Marca | AVM |
| Configurazione della valvola | Valvola a sfera in 2 pezzi |
| Opzioni della palla | Attacco a V 30° / Attacco a V 45° / Attacco a V 60° |
| Materiale del corpo | SS304/SS316L |
| Materiale del sedile | PTFE / RPTFE / PEEK |
| Operazione | Maniglia manuale |
| Operazione facoltativa | Attuatore pneumatico/elettrico |
| Finitura superficiale | Ra ≤0,8 μm Standard |
| Finitura superficiale opzionale | Ra ≤0,4μm |
| Connessione | Tri-Clamp / Saldatura di testa / SMS / DIN / RJT / IDF |
| Principali applicazioni | Settore farmaceutico, biotecnologico, alimentare e delle bevande, lattiero-caseario, cosmetico, chimica fine |
Le configurazioni con porte a V da 30° e 45° possono essere utilizzate per processi farmaceutici compatibili che richiedono controllo aggiunta o regolazione di liquidi di processo.
Le applicazioni tipiche includono il dosaggio degli ingredienti, la preparazione dei tamponi e la regolazione dei liquidi di processo.
La valvola può essere utilizzata in apparecchiature di biotrattamento compatibili in cui è necessaria la regolazione manuale del flusso per il processo liquidi e sistemi di supporto.
L'attacco a V a 45° è adatto per la regolazione generale del flusso nella lavorazione di alimenti e bevande, in particolare dove operano gli operatori necessità di regolare manualmente il trasferimento del prodotto.
La struttura sanitaria e le superfici interne lucide rendono la valvola adatta alla lavorazione lattiero-casearia compatibile sistemi che richiedono un flusso di prodotto controllato.
La valvola può essere utilizzata per il trasferimento controllato di liquidi cosmetici compatibili come creme, lozioni e liquidi ingredienti.
Per applicazioni di chimica fine compatibili, è necessario selezionare il corpo della valvola e il materiale della sede appropriati al mezzo chimico e alla temperatura operativa.
La portata richiesta è uno dei fattori più importanti quando si seleziona un angolo di attacco a V. Portata richiesta più elevata la capacità può favorire una configurazione a 60°, mentre il controllo a basso flusso può favorire una configurazione a 30°.
Se piccoli cambiamenti nella posizione della maniglia devono produrre cambiamenti graduali del flusso, un angolo della porta a V più piccolo potrebbe essere maggiore appropriato.
Fornire l'esatto mezzo di processo in modo che sia possibile valutare la compatibilità del tipo di acciaio inossidabile e del materiale della sede.
La differenza di pressione attraverso la valvola influisce direttamente sul comportamento effettivo del flusso e deve essere presa in considerazione quando determinare la dimensione della valvola richiesta e la configurazione della porta V.
Confermare le condizioni CIP e di pulizia richieste prima di selezionare il materiale della sede, in particolare se aggressivo sono coinvolti prodotti chimici per la pulizia o temperature elevate.
Verificare se la linea di processo utilizza connessioni Tri-Clamp, Butt Weld, SMS, DIN, RJT o IDF prima di ordinare.
Scegli 30° quando il requisito principale è la regolazione precisa del basso flusso, il dosaggio o la regolazione graduale del processo.
Scegliere 45° quando l'applicazione richiede un equilibrio pratico tra controllo del flusso e capacità di flusso.
Scegliere 60° quando una capacità di flusso più elevata è più importante della sensibilità massima al flusso basso.
Per le applicazioni farmaceutiche e biotecnologiche, le configurazioni a 30° e 45° sono generalmente più adatte quando è necessaria una regolamentazione precisa. Per applicazioni di trasferimento a flusso più elevato, la configurazione a 60° può fornire un flusso più ampio apertura del flusso.
Una valvola a sfera con porta a V viene utilizzata per regolare il flusso di processo posizionando un'apertura a forma di V tra completamente chiuso e completamente posizioni aperte. Fornisce una regolazione del flusso più pratica rispetto a una valvola a sfera on/off a passaggio totale convenzionale.
La differenza principale è la dimensione dell'apertura a forma di V. 30° fornisce un controllo più preciso del flusso basso, 45° controlla il bilanciamento e capacità, mentre 60° forniscono una maggiore capacità di flusso.
SÌ. La valvola utilizza una struttura in acciaio inossidabile sanitario, superfici bagnate lucide e opzioni di collegamento sanitario per sistemi di lavorazione igienici compatibili.
Un attacco a V da 30° è generalmente l'opzione preferita quando la regolazione precisa del flusso basso e la regolazione graduale sono le principali requisiti.
Tra le tre configurazioni, la porta a V a 60° fornisce l'apertura più ampia ed è generalmente selezionata quando è più alta è necessaria la capacità di flusso.
Il prodotto standard qui descritto utilizza una maniglia manuale. Si può prendere in considerazione anche l'attuazione pneumatica o elettrica dove è richiesto il controllo automatizzato del flusso.
La finitura superficiale standard è Ra ≤0,8 μm, con Ra ≤0,4 μm disponibile come opzione.
Fornire le dimensioni della tubazione, il mezzo di processo, la portata richiesta, la pressione in ingresso e in uscita, la temperatura operativa, standard di connessione, condizioni di pulizia e angolo V-port preferito. Questi parametri consentono la valvola appropriata configurazione da definire.
Il tempo di produzione standard è di 2-4 settimane, a seconda della quantità dell'ordine, delle specifiche e del materiale disponibilità. Gli ordini urgenti devono essere confermati in anticipo con AVM.
I termini di pagamento standard prevedono un deposito del 30% e il restante 70% pagato prima della spedizione tramite T/T o L/C. Ordini di piccolo valore potrebbe richiedere il pagamento completo prima della produzione.
Le valvole sono imballate in modo sicuro in apposite casse di carta e legno per il trasporto internazionale, contribuendo a proteggerle il corpo della valvola, la maniglia e le superfici di connessione durante la spedizione.
La valvola a sfera V-Port manuale sanitario AVM 30° 45° 60° fornisce tre configurazioni di controllo del flusso per diversi requisiti di processo: 30° per una regolazione più precisa del flusso basso, 45° per un controllo bilanciato e 60° per una maggiore capacità di flusso.
Quando si richiede un preventivo, fornire la dimensione della valvola, la portata richiesta, il mezzo di processo, il differenziale di pressione, temperatura di esercizio, angolo della porta V, materiale della sede e standard di connessione in modo che la valvola possa essere configurata in base alle effettive condizioni di processo.
