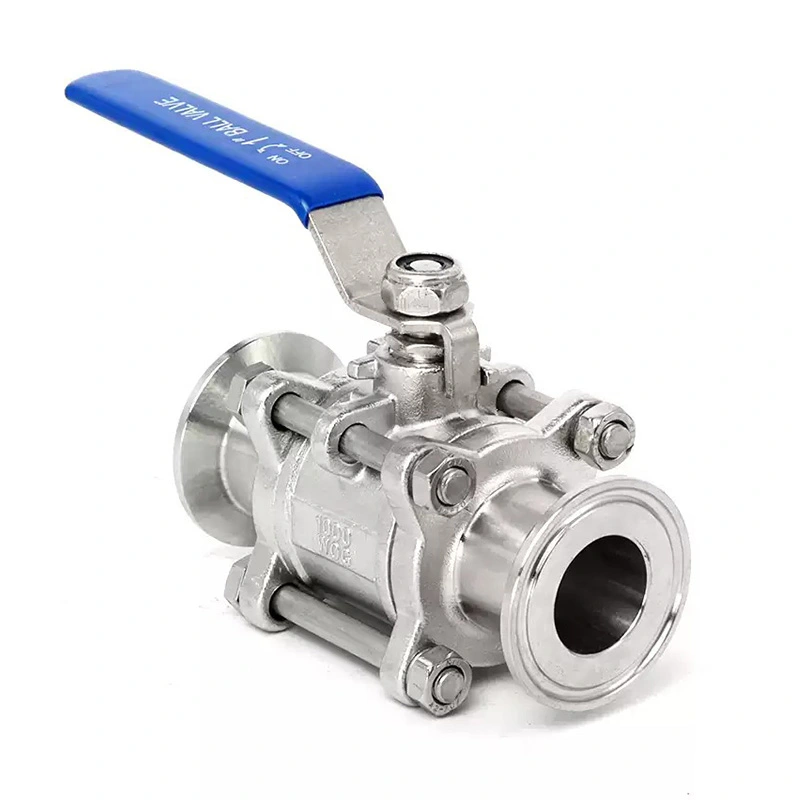

La valvola a sfera diritta pneumatica sanitaria a 3 pezzi utilizza un passaggio del flusso a passaggio totale per mantenere un trasferimento efficiente dei fluidi, mentre le superfici di contatto con il prodotto lucidate con precisione aiutano a ridurre la ritenzione di residui e semplificare la pulizia. Realizzato in acciaio inossidabile SUS304 o SUS316L, è adatto per applicazioni igieniche nei settori farmaceutico, biotecnologico, alimentare, delle bevande, lattiero-caseario, cosmetico e della chimica fine.
Grazie al funzionamento pneumatico a un quarto di giro, la valvola fornisce un'apertura e una chiusura rapide per sistemi di processo automatizzati e può essere configurata per operazioni CIP e SIP.

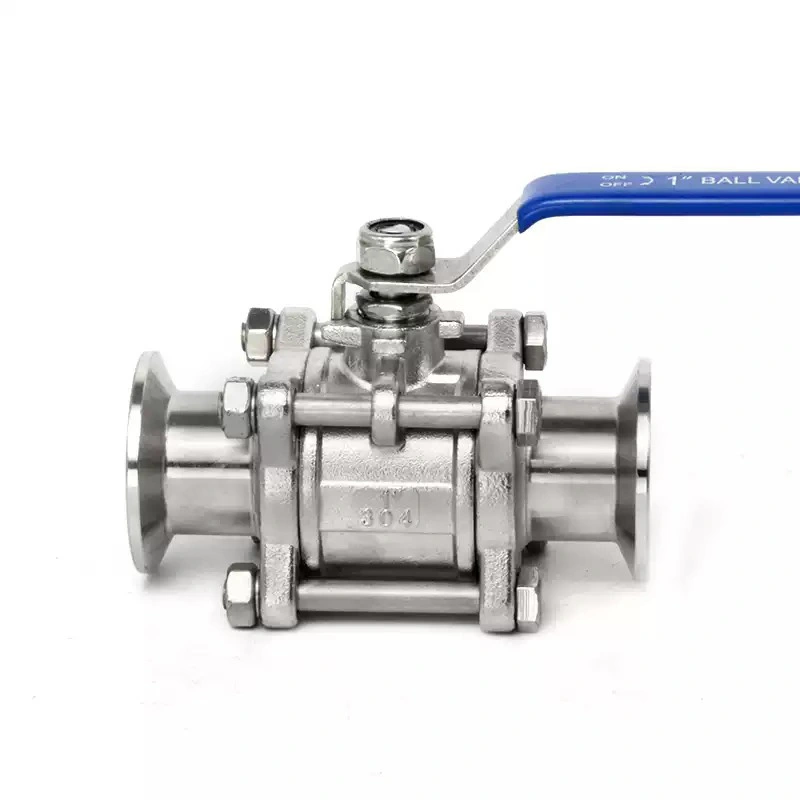

La costruzione in tre pezzi consente di separare la sezione centrale della valvola e i collegamenti terminali durante la manutenzione. Ciò fornisce un accesso più semplice ai componenti interni senza sostituire l'intero gruppo valvola.
La sfera, le sedi delle valvole e i componenti di tenuta possono essere ispezionati e sostituiti quando necessario. Ciò rende la valvola adatta per linee di processo in cui guarnizioni e sedi sono soggette a ripetuti cicli di funzionamento, pulizia o sterilizzazione.
Quando si verifica l'usura, il personale di manutenzione può riparare i componenti interni anziché sostituire l'intera connessione della tubazione. Ciò può semplificare la gestione dei pezzi di ricambio e la manutenzione ordinaria delle valvole.
La sfera a passaggio totale fornisce un passaggio del flusso che corrisponde strettamente alla tubazione collegata, consentendo ai fluidi di processo di passare attraverso la valvola con restrizione limitata quando è completamente aperta.
Il percorso del flusso rettilineo riduce al minimo i cambiamenti non necessari nella direzione del flusso, contribuendo a ridurre la perdita di pressione attraverso la valvola. Ciò è utile per i sistemi di trasferimento di liquidi in cui è importante mantenere la capacità disponibile della pompa.
Un passaggio del flusso diretto combinato con superfici bagnate lucide aiuta a ridurre le aree in cui i fluidi di processo possono accumularsi dopo l'apertura o la chiusura della valvola.

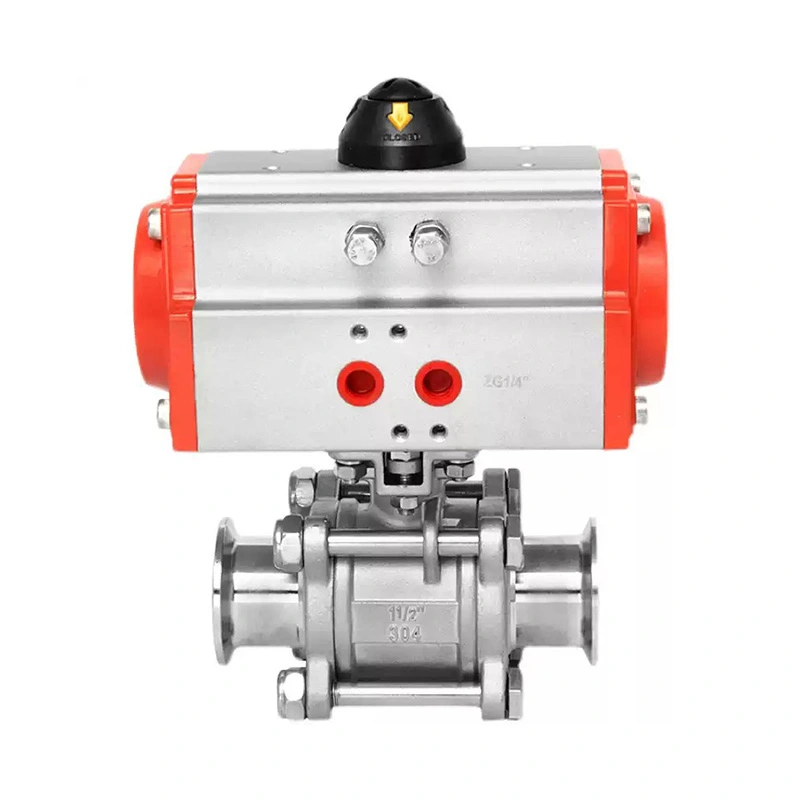

L'attuatore pneumatico ruota la sfera di 90 gradi. Quando il foro della sfera è allineato con la tubazione, la valvola è aperta. Ruotando la sfera di 90 gradi si posiziona la sezione solida lungo il percorso del flusso e si chiude la valvola.
Il funzionamento a un quarto di giro fornisce un movimento rapido tra le posizioni aperta e chiusa, rendendo la valvola adatta a sequenze di produzione automatizzate e frequenti cambi di processo.
Sebbene questo modello sia configurato per il funzionamento pneumatico, AVM può fornire configurazioni di attuazione manuali o di altro tipo in base ai requisiti del sistema.
La struttura della sfera e della sede è progettata per ridurre la coppia richiesta per il funzionamento, consentendo all'attuatore pneumatico di fornire un movimento affidabile per cicli ripetuti.
Per il corpo e la sfera della valvola sono disponibili acciaio inossidabile SUS304 e SUS316L. SUS316L può essere selezionato per applicazioni che richiedono una maggiore resistenza alla corrosione in ambienti igienici esigenti.
La finitura superficiale standard è Ra ≤0,8 μm, con una finitura opzionale Ra ≤0,4 μm per applicazioni che richiedono una superficie interna più liscia.
La struttura interna è progettata per ridurre le zone morte e la ritenzione del prodotto, favorendo un funzionamento igienico e una pulizia più efficace.
La valvola a sfera diritta pneumatica sanitaria in 3 pezzi può essere incorporata nei sistemi di pulizia CIP e di sterilizzazione SIP. Le condizioni di pulizia e sterilizzazione applicabili devono essere confermate in base alla sede selezionata e ai materiali di tenuta.
Il PTFE è disponibile per applicazioni che richiedono resistenza chimica e prestazioni di tenuta stabili a temperature operative adeguate.
Il silicone può essere selezionato per applicazioni igieniche compatibili in cui la flessibilità e le prestazioni termiche sono importanti.
L'EPDM è adatto per molte applicazioni di processo sanitario generale e a base acqua e può essere selezionato in base al mezzo di processo e alle condizioni di pulizia.
L'FKM può essere selezionato per applicazioni compatibili che richiedono resistenza a determinati prodotti chimici e condizioni di processo a temperatura più elevata.
| Articolo | Specifica |
| Nome del prodotto | Valvola a sfera diritta pneumatica sanitaria in 3 pezzi |
| Tipo di valvola | Valvola a sfera sanitaria a passaggio totale |
| Marca | AVM |
| Materiale del corpo | SUS304/SUS316L |
| Materiale della palla | SUS304/SUS316L |
| Materiale del sedile | PTFE, Silicone, EPDM, FKM |
| Operazione | Pneumatico; Opzione manuale disponibile |
| Finitura superficiale | Ra ≤0,8μm Standard; Ra ≤0,4 μm Opzionale |
| Pressione di esercizio | 1,0–1,6 MPa |
| Temperatura operativa | Da -20°C a +150°C, a seconda del materiale del sedile |
| Connessione | Tri-Clamp, saldatura di testa, filettata, flangiata |
| Standard di connessione | DIN, 3-A, SMS, BS, RJT, IDF |
| Pulizia | Compatibile con CIP |
| Sterilizzazione | Compatibile con SIP |
Le connessioni Tri-Clamp consentono un'installazione e uno smontaggio relativamente rapidi e sono adatte per sistemi di processo sanitari che richiedono ispezioni o manutenzioni regolari.
Le connessioni saldate di testa forniscono una connessione permanente con meno giunti staccabili e sono adatte per sistemi di tubazioni igieniche dove la levigatezza interna è importante.
Le configurazioni filettate forniscono una comoda opzione di connessione per apparecchiature di processo e sistemi di tubazioni compatibili.
Le connessioni flangiate possono essere utilizzate laddove la valvola deve interfacciarsi con apparecchiature o sistemi di tubazioni compatibili utilizzando connessioni bullonate.
L'attuatore pneumatico fornisce il funzionamento automatico a un quarto di giro e può essere integrato nei sistemi di automazione dei processi.
È possibile utilizzare un'elettrovalvola per controllare l'alimentazione dell'aria dell'attuatore in base ai segnali di controllo elettrici provenienti dal sistema di automazione dell'impianto.
È possibile aggiungere accessori di feedback della posizione laddove il PLC o il sistema di controllo necessiti della conferma dello stato aperto o chiuso della valvola.
È possibile incorporare un filtro regolatore dell'aria nel circuito pneumatico per contribuire a fornire aria compressa adeguatamente condizionata per un funzionamento stabile dell'attuatore.
La valvola a sfera diritta pneumatica sanitaria a 3 pezzi può essere utilizzata in sistemi farmaceutici e di biotrattamento per applicazioni compatibili come acqua purificata, WFI, trasferimento di liquidi sterili, produzione di vaccini, apparecchiature di biotrattamento e sistemi CIP/SIP.
Le applicazioni tipiche includono latte, yogurt, ingredienti lattiero-caseari, salse, oli commestibili e altri sistemi di lavorazione di alimenti liquidi compatibili dove è richiesto l'isolamento igienico del flusso.
La configurazione a passaggio totale può essere utilizzata nelle linee di produzione di birra, bibite, succhi e altre bevande dove sono richiesti un trasferimento efficiente dei liquidi e uno spegnimento automatizzato.
La valvola è adatta per sistemi di produzione compatibili che gestiscono shampoo, lozioni, creme e ingredienti cosmetici dove la pulibilità e il controllo del processo sono importanti.
Per applicazioni di chimica fine compatibili, acqua ad elevata purezza, laboratori e altre applicazioni sensibili alla pulizia, la struttura in acciaio inossidabile e il percorso del flusso lucidato forniscono una gestione controllata dei fluidi.
Se il processo richiede frequenti ispezioni o sostituzioni delle sedi e delle guarnizioni delle valvole, la struttura in tre pezzi garantisce un accesso più semplice ai componenti interni.
Confermare il liquido o il gas di processo prima di selezionare SUS304 o SUS316L e il materiale appropriato per sede e guarnizione.
L'intervallo di pressione di esercizio standard è 1,0–1,6 MPa, mentre la temperatura di esercizio può raggiungere da -20°C a +150°C a seconda del materiale del sedile selezionato.
Ra ≤0,8 μm è la finitura standard. Le applicazioni con requisiti superficiali più severi possono specificare la finitura opzionale Ra ≤0,4 μm.
Confermare la connessione richiesta e lo standard applicabile prima di ordinare, in particolare quando si sostituisce una valvola sanitaria esistente.
Per i sistemi automatizzati, verificare la configurazione dell'attuatore pneumatico e se sono necessarie elettrovalvole, feedback di posizione o altri accessori di controllo.
Il tempo di produzione standard è di 2-4 settimane, a seconda della quantità dell'ordine, delle specifiche e della disponibilità del materiale. Gli ordini urgenti devono essere confermati con AVM prima dell'acquisto.
I termini di pagamento standard prevedono un deposito del 30% e il restante 70% pagato prima della spedizione tramite T/T o L/C. Gli ordini di piccolo valore potrebbero richiedere il pagamento completo prima della produzione.
Le valvole sono imballate in modo sicuro in apposite casse di carta e legno per ridurre il rischio di danni durante la movimentazione e il trasporto internazionale.
Il vantaggio principale è l’accessibilità per la manutenzione. Il corpo in tre pezzi consente di separare la sezione centrale della valvola in modo che i componenti interni possano essere ispezionati o sostituiti più comodamente.
Un design a 3 pezzi fornisce un maggiore accesso ai componenti interni per la manutenzione, mentre un design a 2 pezzi generalmente fornisce una struttura del corpo più semplice e compatta.
SÌ. La valvola utilizza un design a sfera a passaggio totale per fornire un passaggio del flusso relativamente illimitato e ridurre la perdita di pressione quando è completamente aperta.
SÌ. La costruzione sanitaria supporta l'integrazione nei processi CIP e SIP. I parametri effettivi di pulizia e sterilizzazione devono essere confermati in base ai materiali selezionati per la sede e la guarnizione.
Il corpo e la sfera della valvola sono disponibili in acciaio inossidabile SUS304 o SUS316L, con opzioni di tenuta in PTFE, silicone, EPDM e FKM.
La pressione di esercizio specificata è 1,0–1,6 MPa. L'esatta valutazione della pressione deve essere confermata in base alla dimensione e alla configurazione selezionate.
L'intervallo specificato va da -20°C a +150°C, a seconda del materiale del sedile selezionato.
SÌ. La configurazione pneumatica supporta il funzionamento automatizzato e può essere dotata di accessori compatibili con controllo e feedback di posizione.
Per i sistemi di processo igienici in cui l'accessibilità interna, il flusso a passaggio totale e l'arresto pneumatico sono requisiti fondamentali, la valvola a sfera pneumatica sanitaria diritta a 3 pezzi AVM fornisce una pratica configurazione della valvola per applicazioni sanitarie impegnative.
Fornisci ad AVM le dimensioni della valvola, il mezzo di processo, la pressione, la temperatura, lo standard di connessione, i requisiti di finitura superficiale e i requisiti di controllo pneumatico per determinare la configurazione appropriata.
